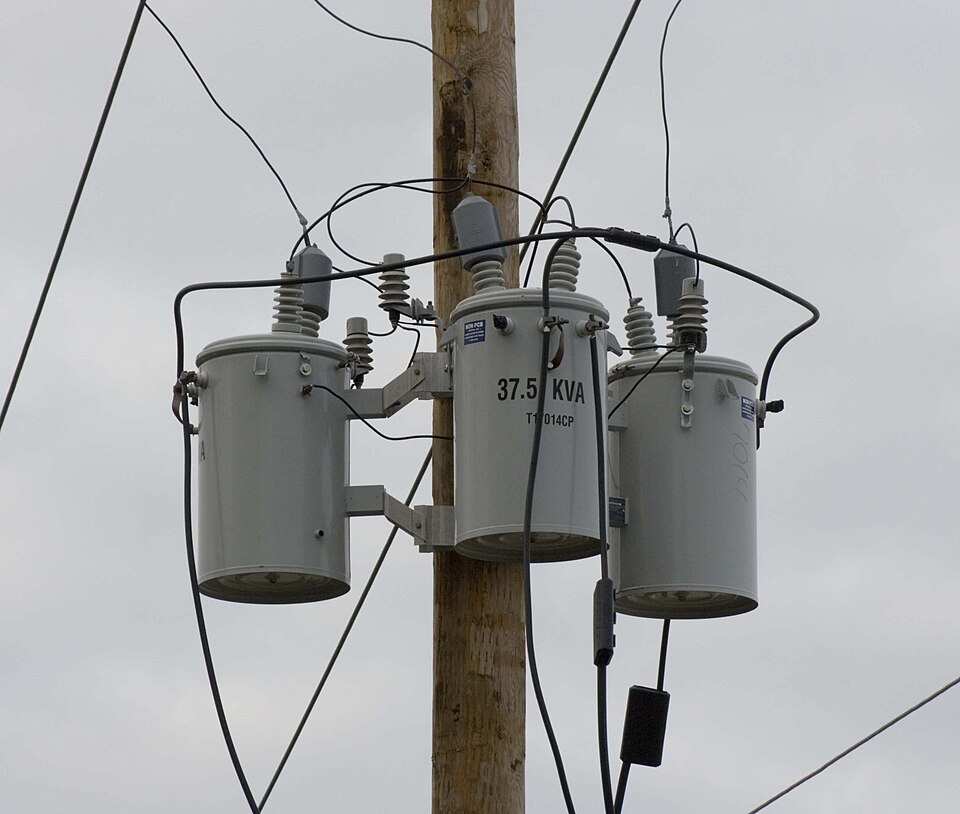

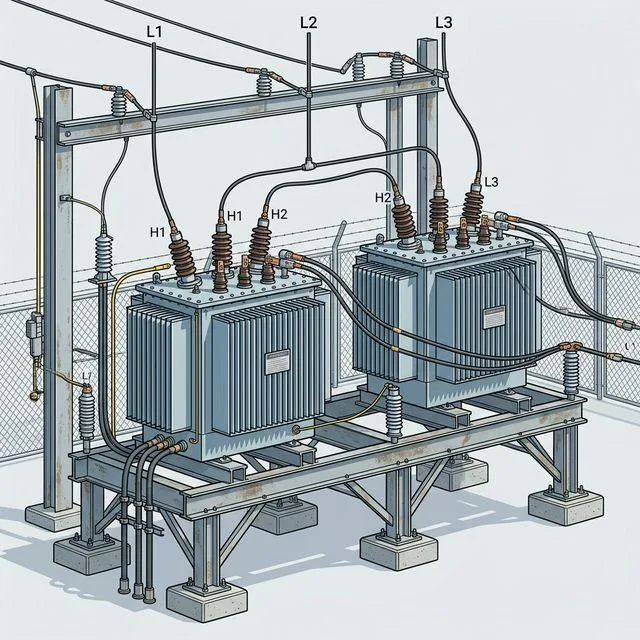

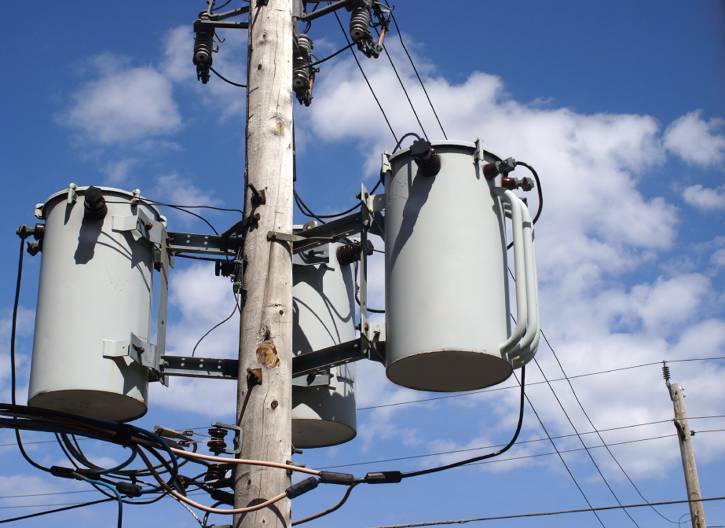

ما هي المواصفات التي يجب تأكيدها بالنسبة لمجموعة محولات ثلاثية الطور؟
-
يضمن التحكم في مواصفات مجموعة المحولات ثلاثية الطور الموثوقية الكهربائية والحرارية والسلامة من أجل تصميم نظام طاقة مستقر.
تشكل مجموعة المحولات ثلاثية الأطوار بنية أساسية في البنية التحتية الكهربائية الحديثة. ويقوم المهندسون بالتحقق من أدائها باستخدام مؤشرات كهربائية وميكانيكية وحرارية. كما تقارن فرق المشتريات أوراق البيانات بمتطلبات الشبكة قبل اتخاذ قرارات النشر. وتؤثر كل مواصفة على الاستقرار طويل الأمد والسلامة التشغيلية. وتعتمد الأنظمة الصناعية على التحقق الدقيق من المعلمات لتجنب مخاطر الأداء. ويضمن توازن الجهد عبر الأطوار توفير الطاقة بشكل متسق في شبكات التوزيع. كما يساعد تحليل طلب الحمل المهندسين على مطابقة سعة النظام بدقة. تحاكي محاكاة الاختبارات ظروف التشغيل الحقيقية لضمان دقة التحقق. توجه المعايير الدولية عتبات الأداء المقبولة من أجل السلامة والكفاءة. تعطي فرق الهندسة الأولوية للبيانات القابلة للقياس بدلاً من التقديرات النظرية. يؤثر تخطيط التوسع أيضًا على متطلبات التحقق من التصميم. يقلل التحكم الموثوق في المواصفات من الأعطال التشغيلية في أنظمة الجهد العالي. يحسّن التقييم الهندسي الدقيق أداء النظام واستقراره طوال دورة حياته.
التحقق من التصنيف الكهربائي والتحكم في توزيع الأحمال
تتطلب مجموعة المحولات ثلاثية الأطوار التحقق الدقيق من القيم الكهربائية المحددة لضمان التشغيل الآمن. يقوم المهندسون بتقييم السعة بالكيلو فولت أمبير (kVA) والميغا فولت أمبير (MVA) وفقًا لمتطلبات الحمل. ويضمن التوزيع المتوازن للأطوار تدفقًا مستقرًا للتيار عبر النظام. وتؤدي حالات الحمل الزائد إلى زيادة الضغط الحراري وتقليل عمر العزل. ويحدد المصنعون حدود الحمل المستمر والذروي لضمان السلامة التشغيلية. وتحاكي بيئات الاختبار ظروف الحمل الكامل من أجل التحقق الدقيق. ويضمن اختيار نسبة الجهد التوافق مع أنظمة الشبكة المتصلة. كما يدعم تخطيط السعة الاحتياطية متطلبات التوسع المستقبلية في الشبكات الصناعية. تساعد منحنيات الكفاءة في تقييم الأداء في سيناريوهات الحمل الجزئي. يراقب مشغلو الشبكات الاستقرار أثناء تقلبات ذروة الطلب. يضمن التحقق الهندسي التكامل الآمن في البنية التحتية المعقدة للتوزيع. يؤثر اختيار التصنيف الكهربائي بشكل مباشر على الموثوقية ونتائج أداء النظام.
تصميم العزل الكهربائي وتنسيق السلامة العازلة
يعتمد مجموعة المحولات ثلاثية الطور بشكل كبير على تنسيق العزل لضمان التشغيل الآمن. ويقوم المهندسون باختيار فئات العزل بناءً على متطلبات القوة العازلة. وتضمن المطابقة الصحيحة للجهد بين الجانبين الأولي والثانوي استقرار الطاقة. ويؤثر التقادم الحراري على تدهور العزل خلال فترات التشغيل الطويلة. كما تمنع مسافات الفصل حدوث قفز التيار الكهربائي أثناء ارتفاعات الجهد أو الأعطال. وتُثبت اختبارات العزل الكهربائي المقاومة في ظل ظروف الجهد العالي الخاضعة للرقابة. وتوفر أنظمة العزل بالزيت أو الراتنج أو الهواء طرق حماية مختلفة. ويؤثر اختيار المواد بشكل مباشر على مقاومة الانهيار ومتانة النظام. تضمن هوامش الأمان التشغيل الموثوق به في ظل ظروف الشبكة المتقلبة. تحدد المعايير الدولية مستويات الأداء الدنيا للعزل. يقوم المهندسون بتقييم أنماط التدهور على المدى الطويل أثناء تصميم النظام. يعزز التنسيق المناسب السلامة التشغيلية وموثوقية المعدات.
استراتيجية التحكم في المعاوقة وتنظيم تيار الأعطال
يستخدم مجموعة المحولات ثلاثية الطور التحكم في المعاوقة لإدارة سلوك تيار العطل. يقوم المهندسون بضبط قيم المعاوقة لتحقيق التوازن بين متطلبات الحماية والكفاءة. تعمل المعاوقة المنخفضة على تحسين استقرار الجهد أثناء تقلبات الحمل. أما المعاوقة العالية فتقلل من تيار العطل ولكنها تخفض الكفاءة بشكل طفيف. ويقوم مصممو الأنظمة بتقييم قوة الشبكة قبل الاختيار النهائي لقيم المعاوقة. تعتمد مرحلات الحماية على خصائص مقاومة مستقرة للتشغيل الصحيح. يثبت اختبار الدائرة القصيرة المرونة الميكانيكية والكهربائية. يضمن تحليل انخفاض الجهد أداءً مستقرًا في ظل تباين الحمل. يحسن التنسيق بين المحطات الفرعية موثوقية النظام بشكل عام. تتنبأ أدوات المحاكاة باستجابة الأعطال في ظل سيناريوهات مختلفة. يقلل الاختيار الدقيق للمقاومة من الضغط على معدات الحماية. يضمن التحسين الهندسي نتائج متوازنة بين السلامة والأداء.
تصميم نظام التبريد واستقرار الأداء الحراري
تعتمد مجموعة المحولات ثلاثية الطور على أنظمة تبريد فعالة لضمان الاستقرار الحراري. توفر الأنظمة المغمورة بالزيت نقلًا فعالًا للحرارة من خلال الدوران. أما الأنظمة المبردة بالهواء فتستخدم الحمل الحراري والتهوية القسرية للتحكم في درجة الحرارة. تحدد حدود ارتفاع درجة الحرارة الحدود التشغيلية الآمنة للمعدات. تراقب المستشعرات الحرارية حالة اللفات والزيت بشكل مستمر. تعمل أنظمة المبردات على تحسين تبديد الحرارة في ظروف الأحمال الثقيلة. تعزز أنظمة المراوح تدفق الهواء في البيئات ذات درجات الحرارة المرتفعة. يقوم المهندسون بتقييم كفاءة التبريد خلال مراحل التحقق من صحة التصميم. تمنع الإدارة الحرارية السليمة تقادم العزل وتدهوره. تقوم فرق الصيانة بفحص أنظمة التبريد خلال فترات الصيانة المجدولة. يضمن التحكم المستقر في درجة الحرارة موثوقية تشغيلية طويلة الأمد. يؤثر تصميم التبريد الفعال بشكل مباشر على عمر النظام واستقرار الأداء.
تحسين الكفاءة وإدارة فقدان الطاقة
تعتمد كفاءة مجموعة المحولات ثلاثية الطور على تقليل خسائر القلب والنحاس إلى أدنى حد. تنشأ خسائر القلب عن التباطؤ المغناطيسي والتيارات الدوامة. أما خسائر النحاس فتنتج عن المقاومة في موصلات اللفات. يعمل المهندسون على تحسين مواد القلب لتقليل هدر الطاقة بشكل فعال. يؤثر معامل الحمل بشكل كبير على الأداء الفعلي للكفاءة التشغيلية. تقلل الكفاءة العالية من تكاليف التشغيل على المدى الطويل بشكل كبير. يوفر المصنعون منحنيات الكفاءة لمختلف ظروف الحمل. تقيّم عمليات تدقيق الطاقة اتساق الأداء في البيئات الصناعية. يحسن الاستقرار الحراري الكفاءة عن طريق تقليل الخسائر المقاومة. يعطي مصممو الأنظمة الأولوية للتكوينات منخفضة الخسارة للشبكات واسعة النطاق. يدعم التقييم الدقيق للكفاءة استراتيجيات إدارة الطاقة المستدامة. يحسن التحسين المناسب نتائج الأداء الاقتصادي والتقني.
البناء الميكانيكي ومتانة الهياكل
| المكون | الوظيفة | التأثير على الأداء |
|---|---|---|
| الجمعية المركزية | نقل التدفق المغناطيسي | كفاءة الطاقة |
| اللفات | تحويل الجهد | ثبات الحمولة |
| هيكل الخزان | نظام الحماية | المقاومة البيئية |
| وحدة التبريد | تبديد الحرارة | التحكم الحراري |
تتطلب مجموعة المحولات ثلاثية الطور بنية ميكانيكية متينة لضمان الاستقرار على المدى الطويل. ويؤدي محاذاة القلب إلى تقليل الاهتزازات والضوضاء المغناطيسية أثناء التشغيل. كما تضمن هياكل اللفات أداءً مستقرًا في ظل تقلبات الحمل. وتحمي هياكل الخزانات المكونات الداخلية من التعرض للعوامل البيئية. ويقوم المهندسون بإجراء اختبارات التحمل لتقييم متانة الهيكل. وتساهم المواد المقواة في تحسين مقاومة التشوه الميكانيكي. كما يساهم التحكم في الاهتزازات في إطالة العمر التشغيلي وتعزيز استقرار الأداء. ويمنع الإغلاق المحكم دخول الرطوبة ومخاطر التلوث. ويحقق تحسين التصميم التوازن بين القوة الميكانيكية والأداء الحراري. تضمن السلامة الهيكلية إنتاجًا كهربائيًا ثابتًا في البيئات الصعبة.
اختيار المواد والأداء الهندسي
| المواد | التطبيق | المزايا |
|---|---|---|
| الفولاذ السيليكوني | الهيكل الأساسي | انخفاض الخسائر المغناطيسية |
| النحاس | اللفات | موصلية عالية |
| الألومنيوم | طرق لف بديلة | تصميم خفيف الوزن |
| الزيت المعدني | وسيط التبريد | نقل فعال للحرارة |
يحدد اختيار المواد نتائج الأداء من حيث الكفاءة والمتانة. يقلل الفولاذ السيليكوني من الخسائر المغناطيسية في هياكل القلب. ويضمن النحاس توصيلية عالية لنقل الطاقة بشكل مستقر. ويوفر الألومنيوم بدائل خفيفة الوزن وفعالة من حيث التكلفة. كما يعزز الزيت المعدني أداء التبريد والعزل. ويقوم المهندسون بتقييم شيخوخة المواد في ظل ظروف الإجهاد الحراري. وتساهم مقاومة التآكل في تحسين الاستقرار التشغيلي على المدى الطويل. وتؤثر جودة التصنيع بشكل كبير على موثوقية النظام بشكل عام. وتثبت اختبارات المواد الأداء في ظل ظروف الحمل المحاكاة. ويؤدي الاختيار السليم إلى تحسين اتساق الأداء الكهربائي والميكانيكي على حد سواء.
معايير الامتثال ومتطلبات الاعتماد
يجب أن يتوافق مجموعة المحولات ثلاثية الطور مع معايير السلامة الدولية. تحدد المواصفة القياسية IEC 60076 متطلبات تصميم محولات الطاقة، وحدود ارتفاع درجة الحرارة، ومستويات العزل، وإجراءات الاختبار الروتينية. وتحدد معايير سلسلة IEEE C57 معايير الأداء، وطرق تقييم الخسائر، وقدرة تحمل الدائرة القصيرة من أجل الاندماج في الشبكة. وتضمن الشهادات أن المعدات تلبي التوقعات التشغيلية العالمية. وتؤكد الاختبارات الكهربائية والميكانيكية والحرارية دقة الامتثال في ظل ظروف موحدة.
تتولى عمليات التدقيق التي تجريها جهات خارجية التحقق من اتساق عمليات التصنيع وأنظمة مراقبة الجودة في منشآت الإنتاج. وتعمل لوائح السلامة على منع المخاطر التشغيلية في بيئات الجهد العالي من خلال قواعد صارمة للتحقق من التصميم. وتدعم الوثائق إمكانية التتبع الكامل طوال دورات الإنتاج، بما في ذلك مصادر المواد وتقارير الاختبار. ويتبع المهندسون إجراءات التحقق المعيارية خلال اختبارات النوع والاختبارات الروتينية والاختبارات الخاصة. ويقلل الامتثال للمواصفات من المخاطر التشغيلية في التطبيقات الصناعية من خلال ضمان سلوك أداء يمكن التنبؤ به. كما تعزز الشهادات الثقة في القرارات الهندسية وقرارات الشراء عبر مشاريع الطاقة العالمية. ويضمن التحقق السليم موثوقية النظام على المدى الطويل وتشغيل الشبكة بشكل مستقر.
تخطيط التركيب ودمج الشبكة
يتطلب التركيب تنسيقًا دقيقًا مع البنية التحتية الحالية للطاقة. يقوم المهندسون بتقييم سعة الشبكة قبل بدء عملية دمج النظام. وتضمن أنظمة التأريض السلامة أثناء حالات الأعطال. تدير مرحلات الحماية سيناريوهات التشغيل غير الطبيعية بفعالية. يؤثر اختيار الكابلات على كفاءة النقل واستقرار النظام. تؤكد الاختبارات الميدانية الجاهزية قبل إجراءات التشغيل. غالبًا ما يستخدم محول طاقة مغمور بالزيت بجهد 66 كيلو فولت في المحطات الفرعية الإقليمية لتوزيع الجهد المتوسط. تمنع مزامنة النظام اختلال توازن الطور أثناء بدء التشغيل. يتحقق التشغيل التجريبي من جميع إعدادات الحماية والمعلمات التشغيلية. يضمن التركيب السليم السلامة والموثوقية على المدى الطويل في شبكات الطاقة. يلعب مجموعة المحولات ثلاثية الطور دورًا مركزيًا في تكامل الشبكة المستقر وأداء توزيع الطاقة.
استراتيجية الصيانة وتحسين دورة الحياة
يضمن تخطيط الصيانة الاستقرار والموثوقية التشغيلية على المدى الطويل. ويكشف تحليل الزيت عن تدهور العزل ومستويات التلوث. كما تحدد المراقبة الحرارية العلامات المبكرة لضغط النظام. وتقلل الصيانة التنبؤية بشكل كبير من مخاطر التوقف غير المتوقع عن العمل. وتشمل إجراءات الفحص الروتينية فحص محولات الطاقة المغمورة بالزيت بجهد 220 كيلو فولت. ويقوم المهندسون بتحليل اتجاهات الأداء عبر الدورات التشغيلية. كما تعمل الصيانة الوقائية على إطالة العمر التشغيلي للمعدات بشكل فعال.
تساعد المراقبة القائمة على الحالة في تحسين عملية اتخاذ القرارات التشغيلية. وتدعم بيانات الصيانة جهود تحسين التصميم في المستقبل. كما أن الصيانة السليمة تقلل من تكاليف دورة الحياة وتعزز موثوقية النظام.
ملخص استنتاجات النظام والتحقق الهندسي
يضمن التحقق من صحة المواصفات تشغيل نظام الطاقة بشكل آمن وموثوق. يقوم المهندسون بتقييم المعلمات الكهربائية والميكانيكية والحرارية بشكل متكامل. ويؤدي التقييم المتكامل إلى تحسين اتساق أداء النظام. تعتمد التطبيقات الصناعية على أساليب التحقق الهندسية الدقيقة. ويؤدي التحقق السليم من صحة المواصفات إلى تقليل المخاطر التشغيلية بشكل كبير. تعتمد موثوقية النظام على التقييم الهندسي المنسق. ويدعم تخطيط دورة الحياة تطوير البنية التحتية المستدامة. ويضمن الامتثال للاستقرار التشغيلي على المدى الطويل. ويضمن الانضباط الهندسي أداءً يمكن التنبؤ به في تحويل الطاقة.
الأسئلة الشائعة
ما هي المعلمات التي تحدد كفاءة أنظمة المحولات في التطبيقات الصناعية؟
تعتمد الكفاءة على الخسائر الأساسية، وخسائر النحاس، وظروف الحمل. ويقوم المهندسون بتقييم الأداء في مختلف سيناريوهات التشغيل. ويؤثر الاستقرار الحراري بشكل كبير على كفاءة تحويل الطاقة. كما يؤثر اختيار المواد على القدرة الإجمالية على تقليل الخسائر. ويحدد معامل الحمل النتائج الفعلية للكفاءة التشغيلية. كما تؤثر أنظمة التبريد على ثبات الأداء. وتضمن الاختبارات قياس الكفاءة بدقة في ظل ظروف خاضعة للرقابة. وتولي الأنظمة الصناعية الأولوية للكفاءة من أجل خفض التكاليف. ويقلل التصميم السليم من هدر الطاقة بشكل فعال. وتدعم المراقبة طويلة الأمد تحسين الأداء.
كيف يتم اختيار المعاوقة لضمان التشغيل المستقر للنظام الكهربائي
يحقق اختيار المعاوقة التوازن بين التحكم في تيار الأعطال وتنظيم الجهد. ويقوم المهندسون بتحليل قوة الشبكة قبل اتخاذ القرارات النهائية بشأن التكوين. حيث تعمل المعاوقة المنخفضة على تحسين استقرار الجهد في ظل تقلبات الحمل، بينما تقلل المعاوقة العالية من شدة تيار الأعطال أثناء حدوثها. وتعتمد أنظمة الحماية على سلوك المعاوقة الذي يمكن التنبؤ به. وتقوم أدوات المحاكاة بالتحقق من استجابة النظام في ظل ظروف الضغط. ويضمن التنسيق بين المحطات الفرعية استقرار التشغيل. وتؤكد الاختبارات دقة المعاوقة في بيئات خاضعة للرقابة. ويؤدي الاختيار السليم إلى تحسين التوازن بين السلامة والأداء. وتعتمد موثوقية النظام على التكوين الأمثل للمعاوقة.
ما هي معايير السلامة التي تنطبق على تركيبات محولات الجهد العالي؟
تتبع منشآت الجهد العالي معايير سلسلة IEC 60076 و IEEE C57 على الصعيد العالمي. تحدد معيار IEC 60076 متطلبات تصميم محولات الطاقة، وتنسيق العزل، وحدود ارتفاع درجة الحرارة، وإجراءات الاختبار الروتينية. أما سلسلة IEEE C57 فتحدد طرق اختبار الأداء، وتقييم الخسائر، وقدرة تحمل الدائرة القصيرة، ومتطلبات تكامل النظام. تضمن هذه المعايير الامتثال لمعايير السلامة الكهربائية والميكانيكية والحرارية. تشمل الاختبارات مقاومة العزل الكهربائي، وأداء الحمل، والتحقق من حالات الأعطال. تضمن أنظمة التأريض السلامة في حالات الأعطال. تقلل أجهزة الحماية من المخاطر أثناء الأحداث غير العادية. تثبت الشهادة جودة التصنيع واتساق الامتثال. يقوم المهندسون بإجراء فحوصات التشغيل قبل تزويد الطاقة. تحافظ عمليات الفحص المنتظمة على أداء السلامة المستمر. تضمن الوثائق إمكانية التتبع عبر مراحل دورة الحياة. يضمن الامتثال التشغيل الآمن على المدى الطويل.
