نقل الطاقة لمسافات طويلة
منذ تأسيسها، ركزت شركة كيرون على البحث والتطوير وتصنيع محولات الطاقة الكبيرة. وبفضل عملياتنا المتطورة ونظام الجودة القوي الذي نعتمد عليه، قمنا بتنفيذ مشاريع واسعة النطاق تشمل مستويات جهد كهربائي متنوعة وسيناريوهات تطبيق متعددة، مما يضمن قدرات هندسية مستقرة ومثبتة.
نظرة عامة على سيناريو نقل الطاقة لمسافات طويلة
تقدم شركة كيرون حلولاً متكاملة لنقل الطاقة لمسافات طويلة وعبر المناطق المختلفة، وربط الشبكات الكهربائية، مع التركيز على محولات الطاقة وحزم المحطات الفرعية الكاملة. نغطي مستويات الجهد النموذجية 0.4 كيلو فولت / 6 كيلو فولت / 6.3 كيلو فولت / 6.6 كيلو فولت / 10 كيلو فولت / 11 كيلو فولت / 13.8 كيلو فولت / 15 كيلو فولت / 20 كيلو فولت / 22 كيلو فولت / 24 كيلو فولت / 33 كيلو فولت / 35 كيلو فولت / 40.5 كيلو فولت / 66 كيلو فولت / 110 كيلو فولت / 132 كيلو فولت / 220 كيلو فولت، وسعات المحولات الرئيسية 10–240 ميجا فولت أمبير (حتى 220 كيلو فولت، فئة 240 ميجا فولت أمبير؛ قابلة للتخصيص وفقًا لمتطلبات المشروع). تشمل محفظتنا عادةً محولات الطاقة، ومحولات خدمة/توزيع المحطات، والمحطات الفرعية المعبأة (من النوع الأوروبي/الأمريكي)، والمحطات الفرعية الجاهزة المعبأة في حاويات، ومفاتيح التبديل/وحدات RMU للتيار المتوسط، ولوحات التبديل للتيار المنخفض، وأنظمة الحماية والتحكم والاتصالات.
المعايير والمزايا الرئيسية
يمكن تصميم الحلول بحيث تتوافق مع المعايير الدولية الرئيسية، بما في ذلك IEC 60076 (محولات الطاقة)، وIEC 60214 (مبدلات المراحل)، IEC 62271 (مفاتيح التوزيع عالية الجهد/متوسطة الجهد)، IEC 61439 (مجموعات الجهد المنخفض)، و IEC 60529 (حماية IP)، مدعومة بأنظمة إدارة ISO 9001/14001/45001، مع توفر تكامل المحطات الفرعية الرقمية/SCADA وفقًا لمعيار IEC 61850 عند الحاجة. بفضل خبرتها الهندسية المثبتة ومراقبة الجودة القوية، توفر Kerun مزايا قوية في العزل والقدرة على تحمل الدائرة القصيرة، والتصميم عالي الكفاءة منخفض الخسارة، والتسليم السريع للوحدات النمطية، والتشغيل والصيانة الملائمة لدورة الحياة.
| المنتج (بخط عريض) | نطاق الجهد (كيلو فولت) | نطاق التصنيف/السعة النموذجي (قابل للتخصيص) |
|---|---|---|
| محول الطاقة (محول رئيسي لرفع الجهد / خفض الجهد) | التيار العالي: 66 / 110 / 132 / 220؛ التيار المتوسط: 33 / 35 / 22 / 20 / 15 / 13.8 / 11 / 10 / 6.6 / 6.3 / 6 | 10–240 ميجا فولت أمبير (ONAN/ONAF، OLTC/DETC اختياري) |
| محطة الخدمة / محول التوزيع | التيار المنخفض 0.4 ↔ التيار المتوسط 6–35 | 100 كيلو فولت أمبير – 5000 كيلو فولت أمبير (حسب الحمل الإضافي) |
| محطة كهربائية مجمعة (من النوع الأوروبي/الأمريكي) | التيار المتردد 6–40.5 / التيار المستمر 0.4 | 0.5–10 ميجا فولت أمبير (القيمة النموذجية لشبكات التجميع/التوزيع؛ حسب المشروع) |
| محطة كهرباء جاهزة / محطة كهرباء في حاوية | 6–40.5 كيلو فولت / 0.4 كيلو فولت؛ قابلة للتكوين لتناسب أنظمة المحطات الفرعية ذات الجهد 66–220 كيلو فولت | التكوين القائم على المشاريع (التكامل بين المرحلة الابتدائية والثانوية) |
| معدات التبديل الكهربائية / وحدة التوزيع المدمجة (RMU) | 6 / 10 / 11 / 15 / 20 / 22 / 24 / 33 / 35 / 40.5 | حسب المواصفات الخاصة بالمشروع (التيار المقنن وسعة القطع) |
| مجموعات لوحات التوزيع من LV | 0.4 | المواصفات الخاصة بالمشروع (التيار المقنن، خطوط التغذية، الحماية) |
| نظام الحماية والتحكم والاتصالات | قابل للتكيف مع مستويات الجهد الكاملة للمحطة | حسب متطلبات المشروع (الواجهات/البروتوكولات؛ معيار IEC 61850 اختياري) |

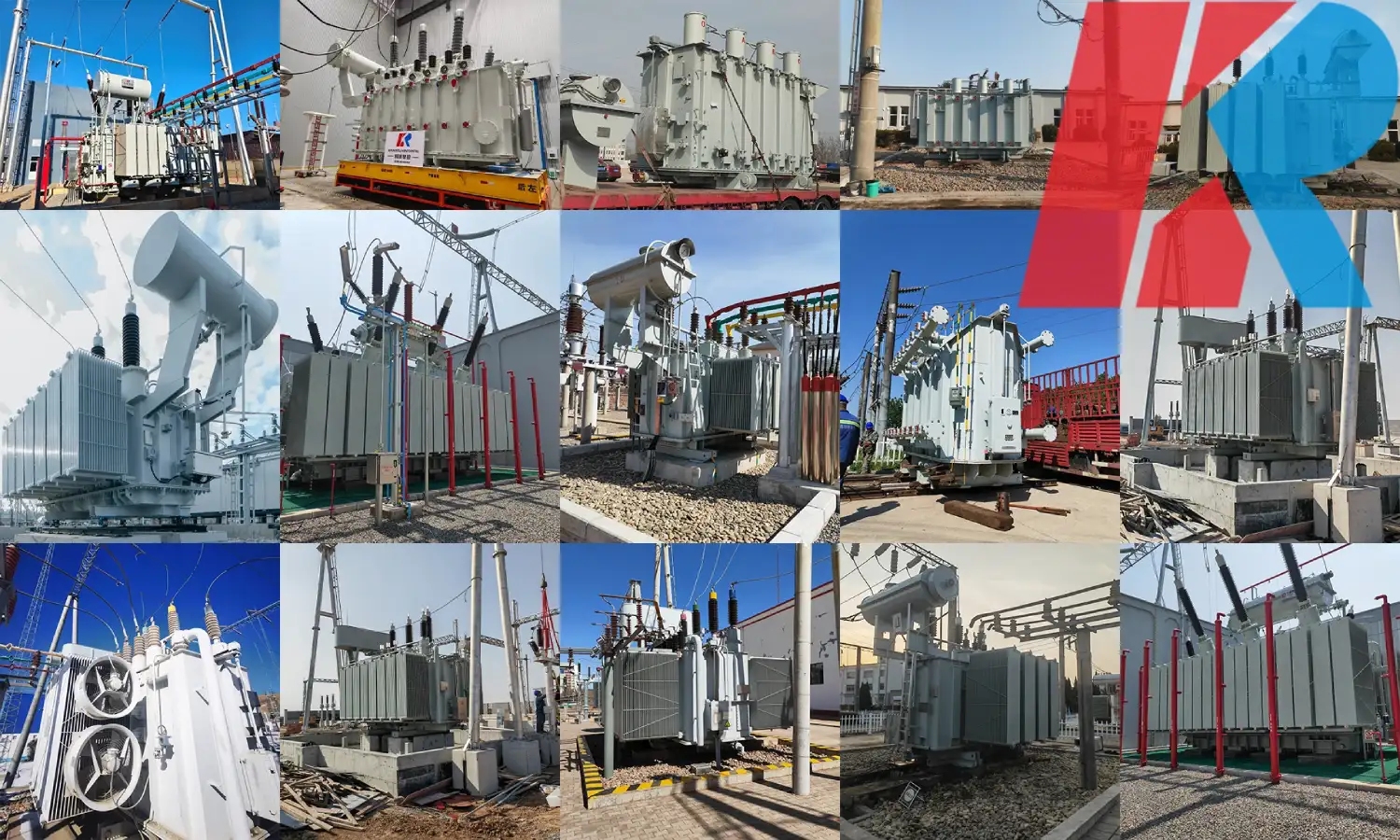

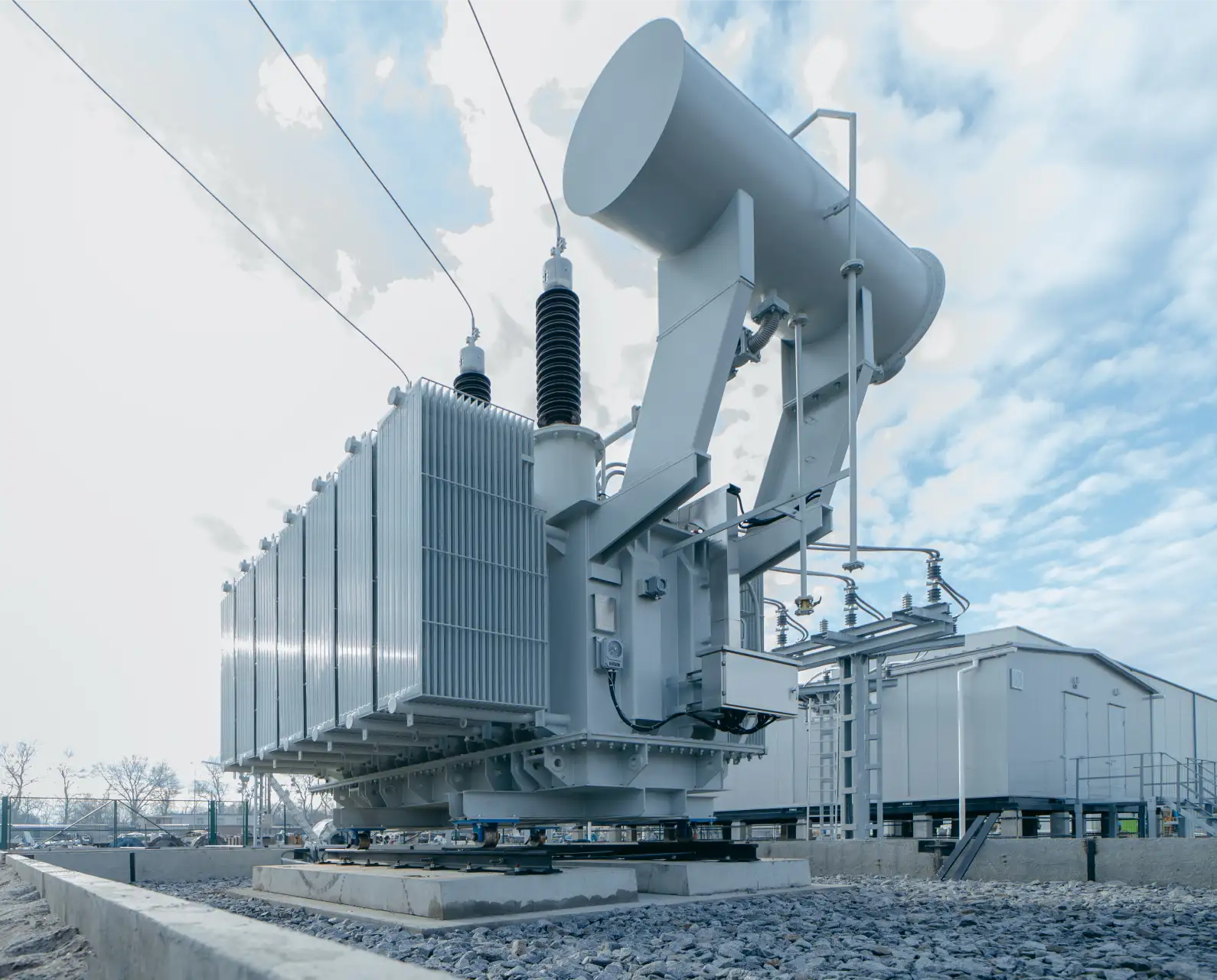

محولات نقل الطاقة لمسافات طويلة
تعمل شركة Kerun بجدية في قطاع نقل الطاقة لمسافات طويلة منذ سنوات عديدة، وتتمتع بخبرة واسعة في تصنيع وتوريد عدد كبير من محولات الطاقة التي تغطي فئات جهد ونطاقات سعة وسيناريوهات تطبيق متنوعة. يمكننا توفير التصميم والتصنيع والاختبار المخصصين وفقًا للمعايير الرئيسية مثل IEC 60076 و IEEE/ANSI و GB. من خلال التحكم الصارم في المعلمات الحرجة — بما في ذلك موثوقية العزل، والقدرة على تحمل الدائرة القصيرة، وارتفاع درجة الحرارة، والخسائر — نقدم حلول محولات نقل آمنة ومستقرة وعالية الكفاءة، مدعومة بخدمات دورة حياة كاملة.

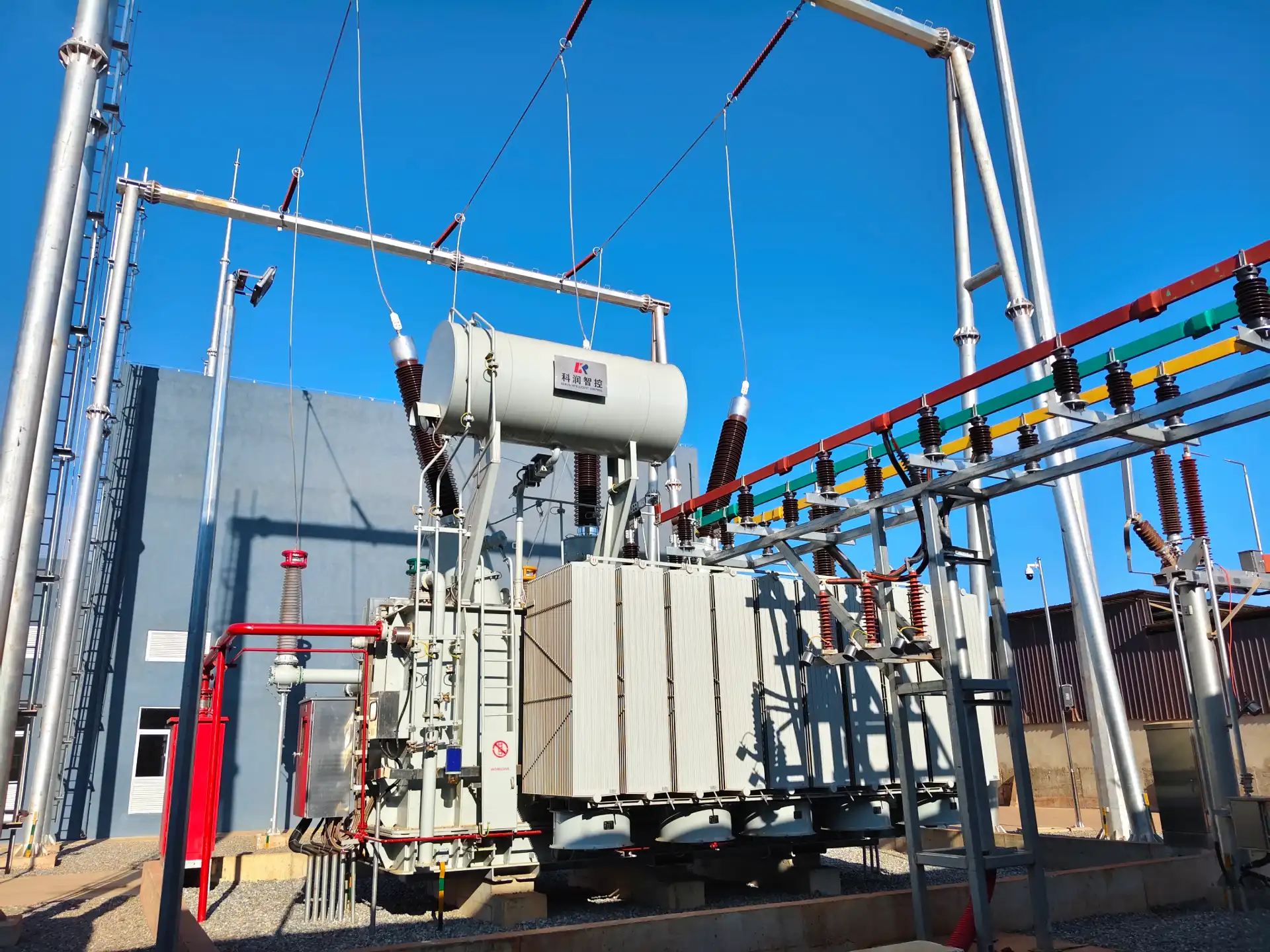

شبكة الكهرباء الوطنية الأنغولية | محول كهربائي ثلاثي الأطوار خماسي الأذرع بقدرة 180 ميجا فولت أمبير و220 كيلو فولت
-
-
تصميم قلب ثلاثي الأطوار خماسي الأذرع: توزيع متجانس للتدفق المغناطيسي مع صلابة ميكانيكية محسّنة، مما يساعد على تقليل التدفق التسرب والضوضاء ومخاطر التفريغ الجزئي — وهو مناسب تمامًا للتشغيل على المدى الطويل في شبكات الكهرباء العامة.
-
تصميم منخفض الخسائر وعالي الكفاءة: تصميم كهرومغناطيسي مُحسَّن للقلب والملفات لتحقيق التوازن بين خسائر التشغيل بدون حمل وخسائر التشغيل تحت الحمل، مما يقلل من تكاليف التشغيل على مدى العمر التشغيلي.
-
قدرة عالية على تحمل الدائرة القصيرة: هيكل دعم مقوى للتثبيت واللف من أجل تحمل القوى الكهروديناميكية الناتجة عن الدائرة القصيرة، فضلاً عن ضغوط النقل والمناولة.
-
-
تنظيم الجهد على نطاق واسع (OLTC اختياري): يدعم استقرار جهد الناقل في ظروف ضعف الشبكة وتقلبات جهد النقل لمسافات طويلة.
-
الاستعداد للبيئات الاستوائية/الساحلية: نظام طلاء اختياري معزز لمقاومة التآكل، وخيارات محسّنة لأنظمة العزل والتهوية لمواجهة درجات الحرارة المرتفعة والرطوبة والرذاذ الملحي والغبار.
-
مراقبة الحالة القابلة للتوسيع: تتوفر واجهات لدرجة حرارة الزيت العلوي، ودرجة حرارة الملفات، وصمامات تخفيف الضغط، ومرحل بوخولز، ومراقبة البطانات، وفحص غازات الغلاف (DGA) / التشخيص عبر الإنترنت (حسب الحاجة).
| عنصر المعلمة | المواصفات | ملاحظات |
|---|---|---|
| نوع المحول | محول طاقة مغمور بالزيت، ثلاثي الأطوار وخماسي الأطراف | تصميم مخصص للاستخدامات الصناعية لمحطات توزيع الطاقة على المسافات الطويلة |
| القدرة المقدرة | 180 MVA | يمكن توفير تصنيف مرحلي وفقًا لمعايير ONAN/ONAF عند الحاجة (على سبيل المثال، 120/180 ميجا فولت أمبير) |
| التردد المقنن | 50 هرتز | وفقًا لمتطلبات شبكة الكهرباء في أنغولا |
| المراحل | ثلاثي الطور | |
| الجهد المقنن للتيار العالي | 220 كيلو فولت | أعلى جهد كهربائي نموذجي (Um): 245 كيلوفولت (حسب المشروع) |
| الجهد المقنن للتيار المنخفض/المتوسط | وفقًا للجهد الكهربائي لنظام المشروع | تشمل الخيارات الشائعة 60 كيلو فولت / 33 كيلو فولت، رهناً بمواصفات SLD والمواصفات الفنية |
| طريقة التبريد | أونان / أوناف | يتم ضبطه وفقًا لدرجة الحرارة المحيطة وخصائص الحمولة |
| تنظيم الجهد الكهربائي | مبدل المراحل تحت الحمل (OLTC) (اختياري) | الخطوة، النطاق، وعدد المواضع وفقًا للمواصفات الفنية |
| مقاومة الدائرة القصيرة | حسب المشروع (النطاق المعتاد 12%–14%) | يتم تحديد القيمة النهائية بناءً على مستوى الدائرة القصيرة للنظام وحسابات التصميم |
| مستوى العزل (LI/BIL) | حسب المشروع، وفقًا للمعيار IEC 60076 ومتطلبات شركة الكهرباء | يتم تحديدها وفقًا لتنسيق ومواصفات عزل الشبكة |
| المعايير المعمول بها | IEC 60076؛ IEC 60214 (مبدل المراحل) | يتم دعم المعايير والمتطلبات المحلية الإضافية وفقًا للمشروع |
| أنظمة الإدارة | ISO 9001 / ISO 14001 / ISO 45001 | دعم إدارة الجودة والبيئة والصحة والسلامة المهنية |
| التكيف مع البيئة | يتوفر خيار المناطق الاستوائية/الساحلية | طلاء مُحسّن مقاوم للتآكل، ومانع للتسرب، وحماية من الرطوبة (اختياري) |
| مراقبة الحالة | الواجهات المتاحة (حسب المشروع) | درجة الحرارة القصوى للزيت/الملف، مؤشر بوخولز، مراقبة الجلبة، تحليل غازات الغلاف (DGA)، إلخ (اختياري) |
خدمات التوصيل والصيانة في كيرون
-
التوضيحات الهندسية والتقنية: استجابة سريعة لمراجعة المواصفات، ومقترحات التعويض عن الخسائر، والتنسيق بشأن المعاوقة/العزل، وتقديم الرسومات.
-

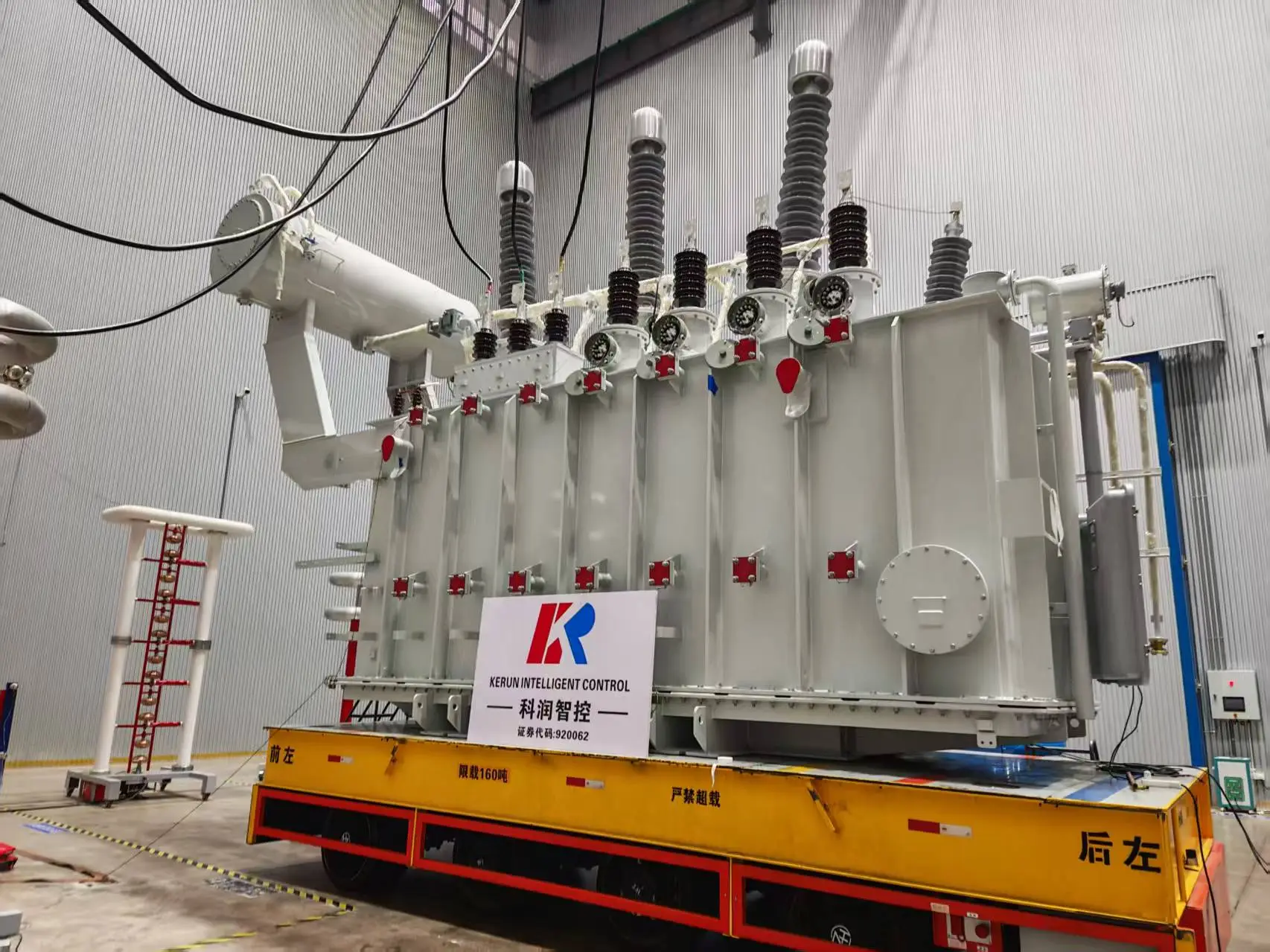

ضمان الجودة ودعم اختبارات القبول في المصنع (FAT): إجراء الاختبارات الروتينية الكاملة وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC) وشروط العقد، مع توفير الدعم لعمليات التفتيش التي يجريها العملاء أو الأطراف الثالثة واختبارات القبول في المصنع (FAT).
-

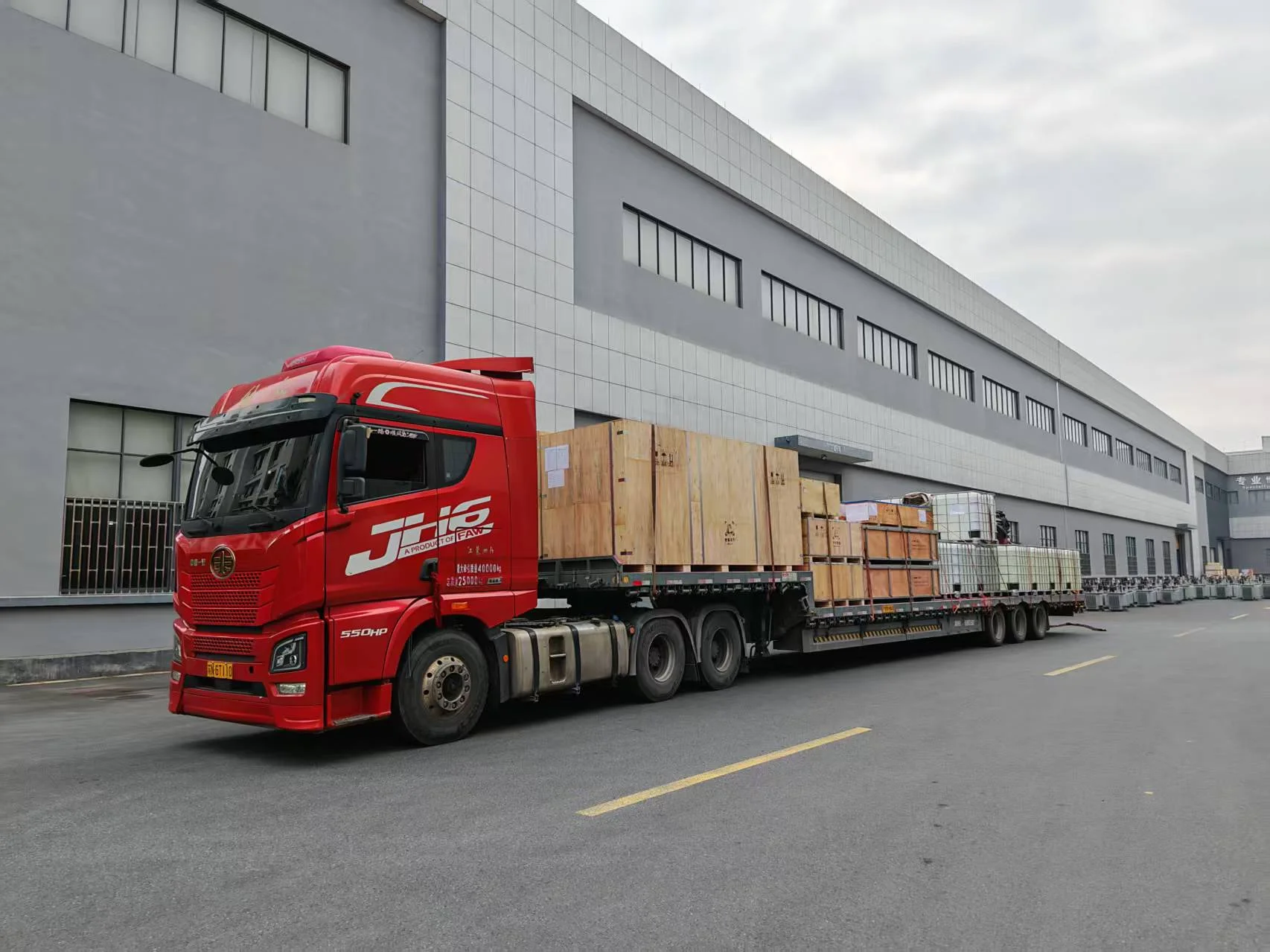

التعبئة والتغليف والخدمات اللوجستية المجهزة للتصدير: تعبئة ملائمة للنقل البحري، وتدابير مقاومة التآكل والرطوبة، وتثبيت البضائع أثناء النقل، ومجموعة كاملة من الوثائق (تقارير الاختبار، والشهادات، والأدلة).
-
قطع الغيار وخدمة ما بعد البيع: قائمة قطع الغيار الموصى بها وآلية خدمة سريعة الاستجابة لضمان التشغيل الموثوق طوال دورة الحياة.
مشروع أوكرانيا | محولات طاقة 6 × 63 ميجا فولت أمبير، 150 كيلو فولت — أبرز المزايا العملية والمعلمات التفصيلية والتسليم الآمن من شركة Kerun
ميزات المنتج
-
صُمم ليعمل «بهدوء وثبات» على الشبكة: يركز تصميم القلب والملفات على أداء عزل مستقر ومخاطر منخفضة للتفريغ الجزئي، مما يتيح للمحول العمل بشكل مستمر دون إنذارات متكررة أو انقطاعات مزعجة.
-
هيكل ميكانيكي متين مصمم لمواجهة الظروف الفعلية للأعطال: حيث يتم تثبيت اللفات وتدعيمها بإحكام لمقاومة قوى الدائرة القصيرة؛ كما تم تصميم الخزان وملحقاته بحيث يتحمل اهتزازات النقل والرفع والمناولة في الموقع مع تقليل مخاطر التشوه أو تسرب الزيت.
-
انخفاض الخسائر = انخفاض تكاليف التشغيل: تساعد كثافة التدفق المغناطيسي المُحسَّنة وتصميم اللفات على تقليل الخسائر في حالات عدم التحميل والتحميل على حد سواء، مما يؤدي مباشرةً إلى توفير تكاليف الطاقة على مدار سنوات تشغيل المرفق.
- سهولة التركيب والصيانة: تصميم واضح للصمامات (التصريف/المرشح/أخذ العينات)، وصندوق توزيع سهل الوصول إليه، وتوصيلات كهربائية وتحديد أطراف توصيل بسيط، وترتيب للمبرد والمروحة يسهل صيانته (عند استخدام نظام ONAF).
-
خيارات تنظيم الجهد التي تتوافق مع ظروف الشبكة الفعلية: يمكن تهيئة مفتاح التحكم في الجهد (OLTC) أو مفتاح التحكم في الجهد الرقمي (DETC) للحفاظ على استقرار جهد القناة عند تقلب جهد الشبكة، وهو أمر شائع في نقاط التوصيل بين شبكات النقل والتوزيع.
-
مجموعة كاملة من ملحقات الحماية والمراقبة: أجهزة الحماية القياسية (مرحل بوخولز، جهاز تنفيس الضغط، مؤشرات درجة حرارة الزيت/الملفات، مقياس مستوى الزيت)، بالإضافة إلى أنظمة المراقبة عبر الإنترنت الاختيارية (تحليل غازات الزيت، مراقبة العوازل) لدعم الصيانة القائمة على حالة المعدات.
-
تصميم جاهز للتصدير والتركيب في الموقع: يمكن شحن البطانات والملحقات الحساسة بشكل منفصل في صناديق مقواة؛ كما يتم توفير الحماية من الرطوبة والتآكل لضمان سلامة المنتج أثناء النقل لمسافات طويلة والتركيب في الهواء الطلق.
| عنصر المعلمة | المواصفات | ملاحظات |
|---|---|---|
| المشروع / الكمية | أوكرانيا / 6 وحدات | توريد دفعي مع تصميم ورسومات ووثائق موحدة |
| نوع المحول | محول طاقة مغمور بالزيت | مصممة للاستخدام في محطات التحويل والتوزيع الفرعية |
| القدرة المقدرة | 63,000 كيلو فولت أمبير (63 ميجا فولت أمبير) | يتوفر تصنيف مرحلي عند الحاجة (مثل ONAN/ONAF) |
| طريقة التبريد | ONAN (قياسي) / ONAF (اختياري) | التحكم في المراوح وتوزيعها وفقًا للعقد |
| المراحل | ثلاثي الطور | |
| التردد | 50 هرتز | وفقًا لمتطلبات شبكة الكهرباء الأوكرانية |
| الجهد المقنن للتيار العالي | 150 كيلوفولت | فئة 150 كيلو فولت؛ يبلغ الجهد الأقصى Um عادةً 170 كيلو فولت |
| التيار المقنن للتيار العالي (تقريبًا) | ≈ 242 A | تم حسابها على أساس 63 ميجا فولت أمبير / (√3 × 150 كيلو فولت) |
| الجهد المقنن لـ LV | وفقًا لمشروع SLD | قد تكون التطبيقات النموذجية 150/35 كيلوفولت أو 150/20 كيلوفولت (حسب ما ينص عليه العقد) |
| مجموعة فيكتور | وفقًا لمواصفات المشروع/المرفق | الممارسة الشائعة في مجال المرافق العامة: YNd11 / YNyn0 (حسب التصميم النهائي للنظام) |
| مبدل الملامسة | OLTC (اختياري) / DETC (اختياري) | النوع والموقع (التيار العالي/التيار المتوسط) لكل عقد |
| نطاق / خطوة التدرج | خاص بالمشروع | خيارات OLTC النموذجية: ±10% أو ±8×1.25% (17 مركزًا)، حسب الحاجة |
| مقاومة الدائرة القصيرة | حسب المشروع (تتراوح عادةً بين 10% و14%) | يتم تحديدها وفقًا لمستوى عطل النظام وحسابات التصميم |
| خسائر مؤكدة | وفقًا لجدول الخسائر / متطلبات العطاء | يجب أن يتم ضمان خسائر التشغيل بدون حمل وخسائر التشغيل تحت الحمل في وثائق العقد |
| مستوى عزل الجهد العالي (نموذجي) | عند 170 كيلو فولت: LI/AC = 750/325 كيلو فولت | الممارسة المعتادة وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC) لفئة 170 كيلو فولت (نهائي وفقًا لمواصفات شركة الكهرباء) |
| حدود ارتفاع درجة الحرارة | وفقًا للمعيار IEC 60076 / العقد | الممارسة المعتادة: رفع مستوى الزيت/اللفوف ضمن الحدود المتفق عليها |
| نظام العزل | ورق زيتي، الفئة أ (105 درجة مئوية) | نظام عزل مجرّب يضمن التشغيل المستمر للمرافق |
| نوع الزيت | زيت عازل معدني (قياسي) | تتوفر سوائل بديلة عند الطلب وبموافقة |
| حفظ الزيت | نوع الحافظة | خيارات التهوية/التحكم في الرطوبة حسب كل مشروع |
| تصميم القلب والملف | نواة مُحسَّنة منخفضة الخسارة + دعامات لف قوية | مصمم لضمان انخفاض الخسائر وقدرة عالية على تحمل الدائرة القصيرة |
| الملحقات القياسية | مرحل بوخولز، جهاز PRD، جهاز OTI/WTI، مقياس مستوى الزيت، صندوق التوزيع | بالإضافة إلى صمامات التعبئة/التفريغ/أخذ العينات ومحطات التأريض |
| المراقبة الاختيارية | DGA عبر الإنترنت، مراقبة البطانات، تحليل اتجاهات درجة الحرارة/الضغط | يمكن اختيارها لاستراتيجية الصيانة القائمة على الحالة |
| الطلاء / الحماية من التآكل | نظام طلاء مخصص للتصدير | تم تهيئتها لتناسب مدة النقل وظروف الموقع |
| المعايير المعمول بها | IEC 60076 (المحولات)، IEC 60214 (مبدل المراحل) | دعم معايير إضافية للمشاريع/الخدمات حسب الحاجة |
| اختبارات المصنع | الاختبارات الروتينية وفقًا للمعيار IEC 60076؛ والاختبارات الإضافية على النحو المحدد | دعم شهادة FAT من قبل العميل/طرف ثالث |
"الجودة في صميم اهتماماتنا" — مصممة لتشغيل موثوق على المدى الطويل

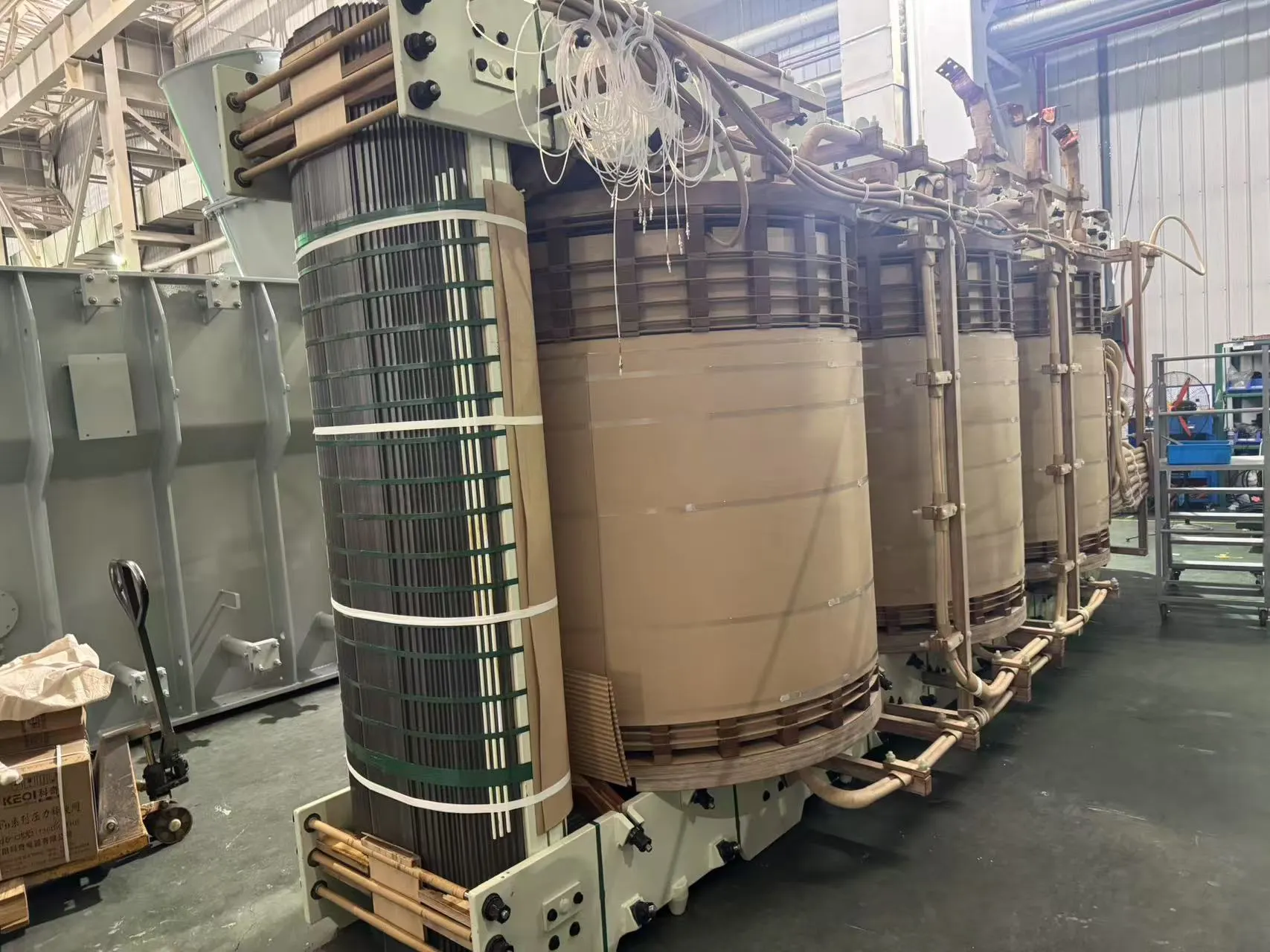

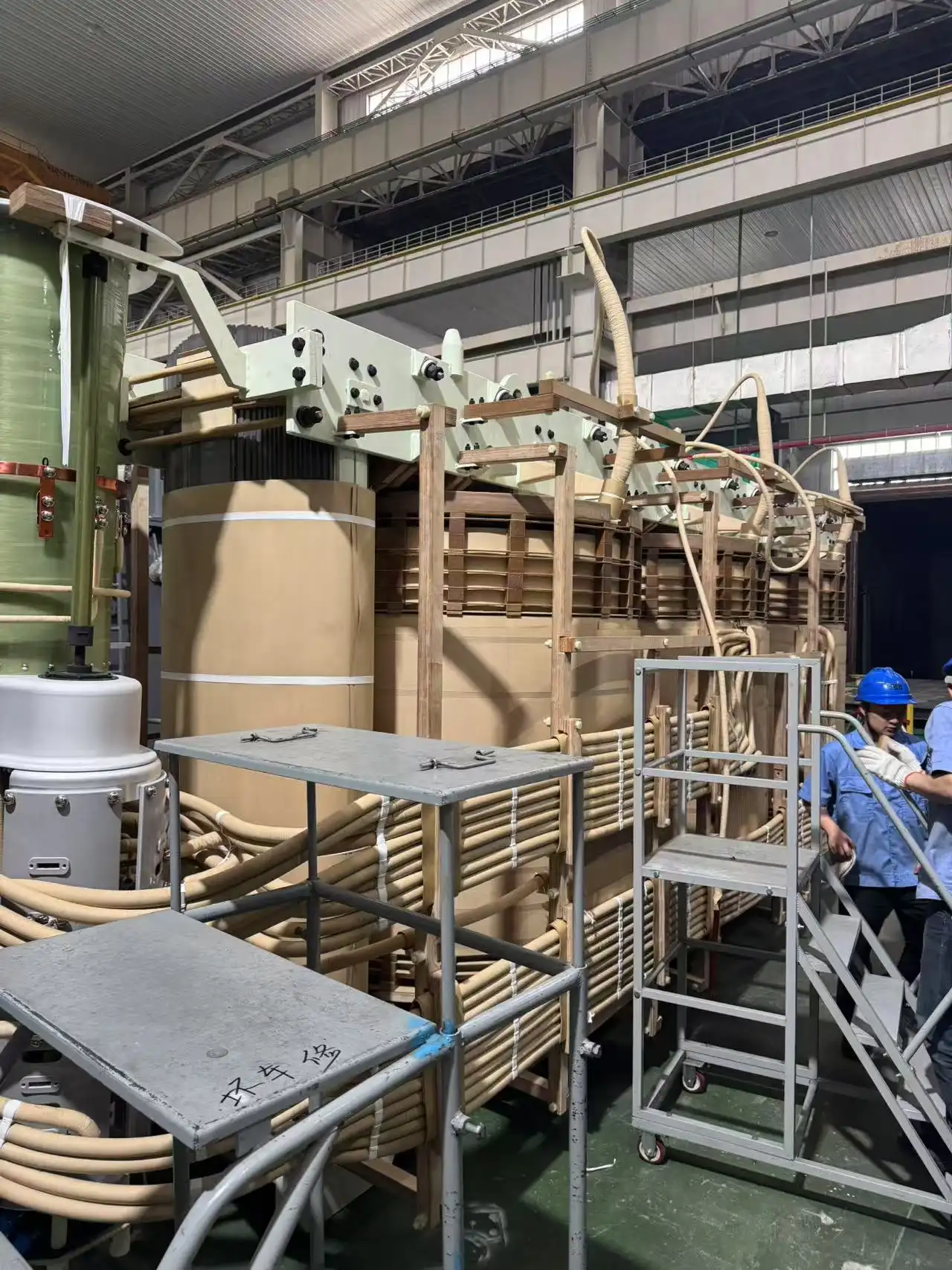

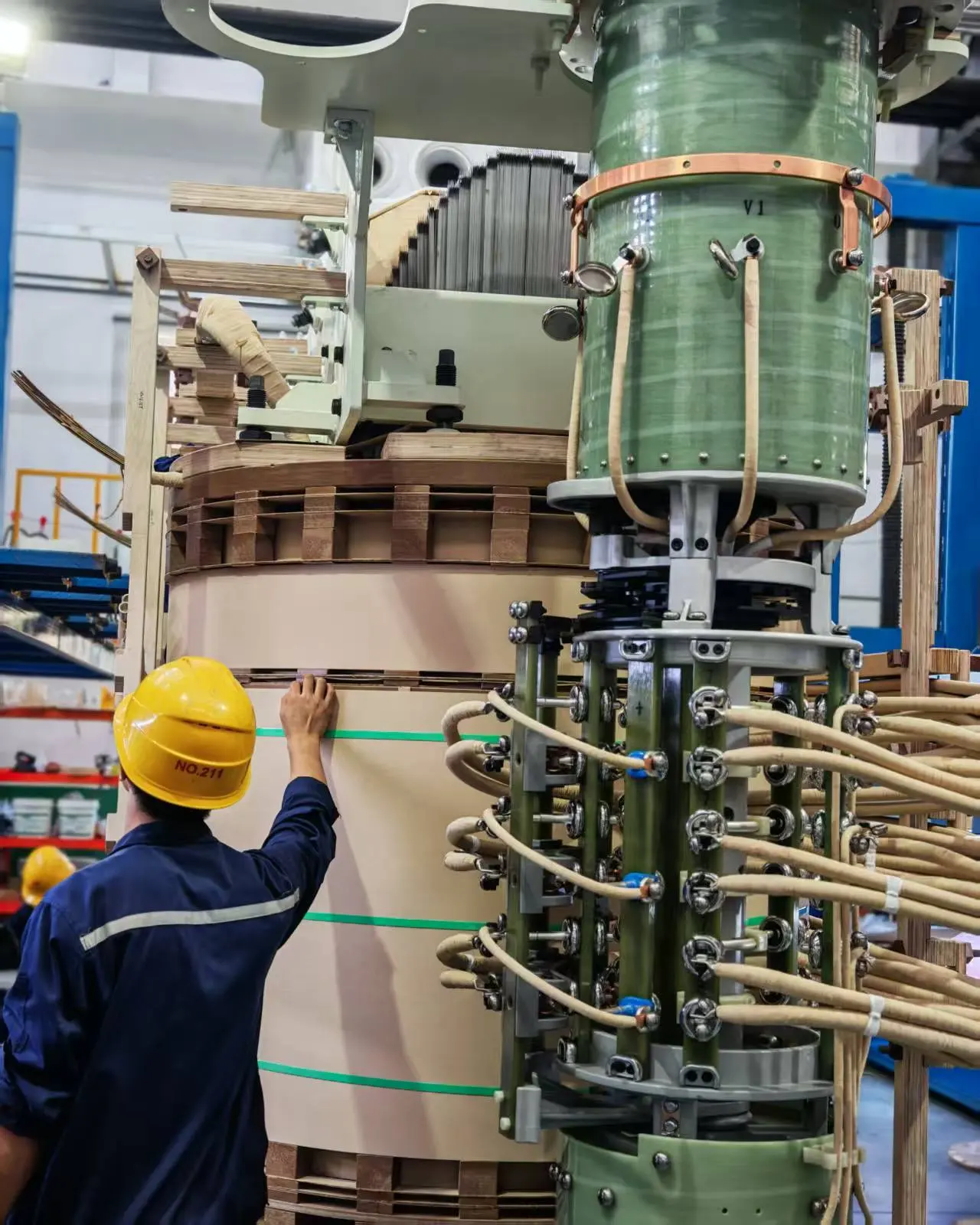

في شركة كيرون، لا تكمن قيمة المحول في مظهره فحسب، بل في التفاصيل التي لا يمكن رؤيتها بعد تزويده بالطاقة. بدءًا من تجميع الأجزاء النشطة (القلب والملفات) وصولاً إلى مسار الأسلاك وتشطيب العزل، نستخدم مواد متينة ونطبق معايير صناعة دقيقة: عزل ملفوف بعناية، وموصلات مرتبة ومدعمة جيدًا، وهياكل تثبيت معززة، ومناطق تجميع نظيفة وخاضعة للرقابة، وفحوصات صارمة للعزم/العمليات في كل خطوة رئيسية. ثم تمر كل وحدة بعملية التجفيف بالفراغ ومعالجة الزيت واختبارات مصنع شاملة للتحقق من الأداء قبل الشحن. توفر فلسفة الجودة هذه التي تركز على "الداخل أولاً" — مدعومة بعمال مهرة ومراقبة صارمة للعمليات — ضمانًا قويًا للتشغيل المستقر وطويل العمر في ظل ظروف الشبكة الحقيقية.

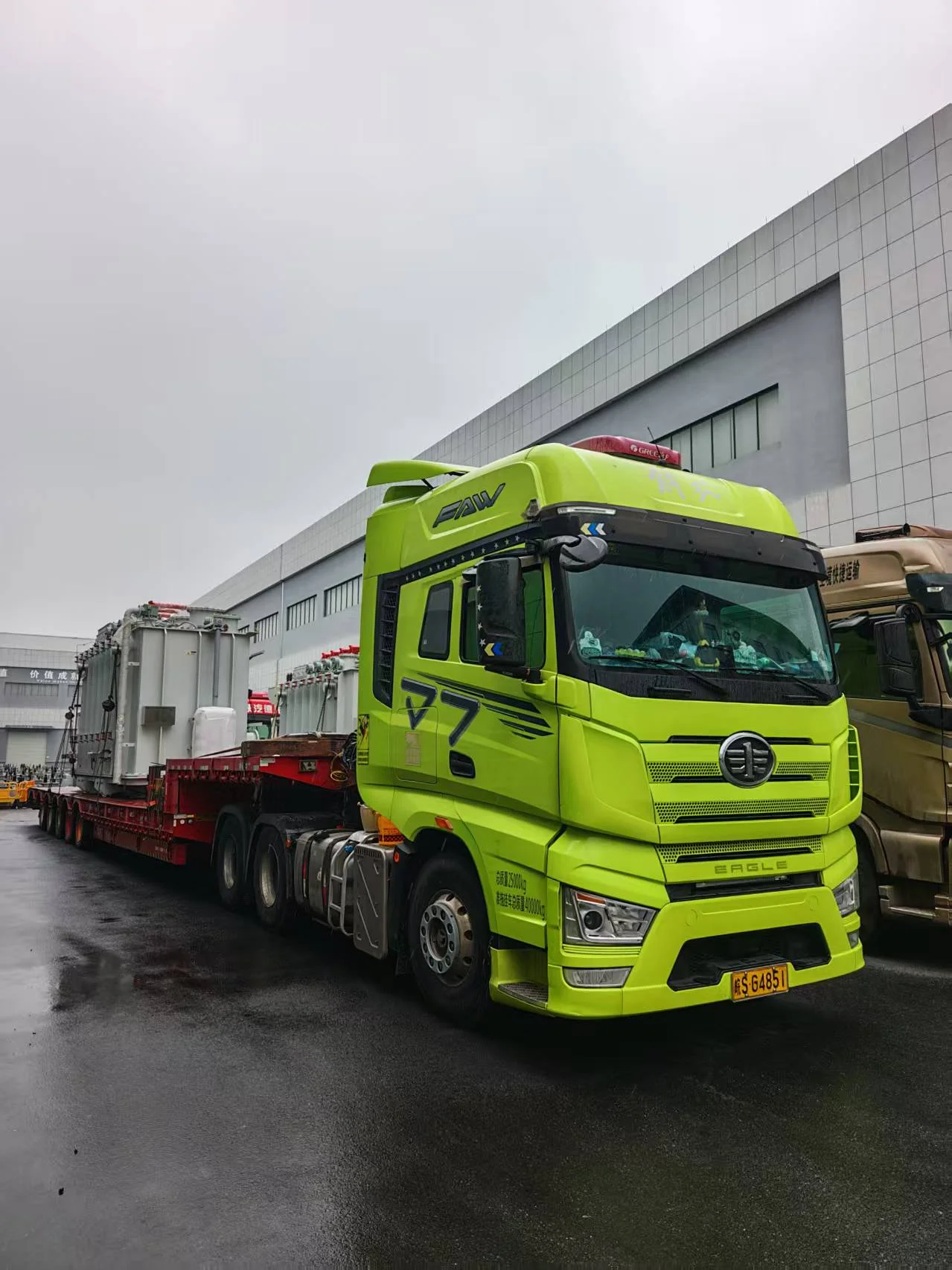

خدمة كيرون — مسار عمل التسليم الآمن (مصمم وفقًا لمبدأ "الوصول سليمًا وجاهزًا للتشغيل")

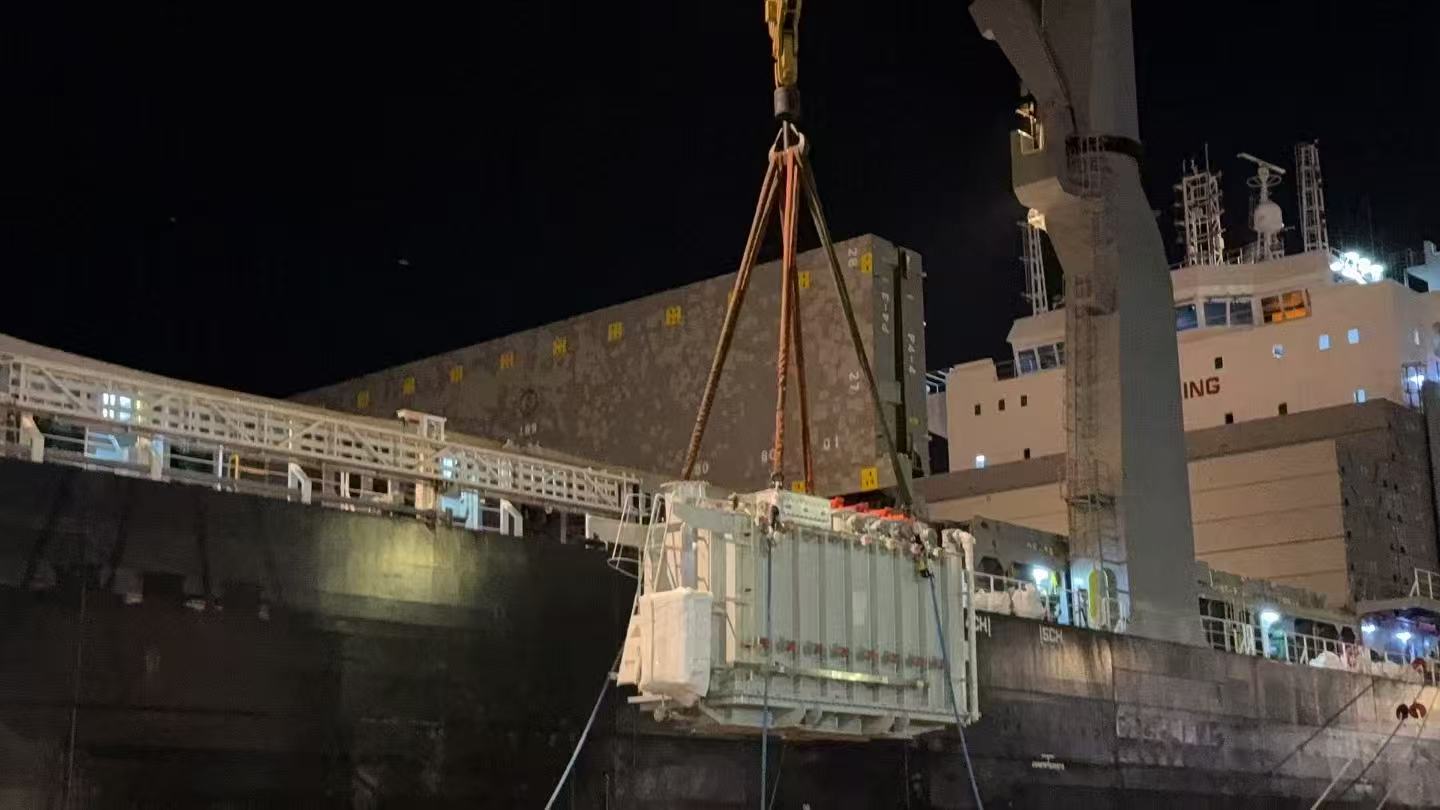

دراسة جدوى النقل (قبل الشحن): التأكد من نقاط الرفع، وقيود أبعاد/وزن الشحنة، والقيود المفروضة على الطرق والجسور، وقدرة الميناء على المناولة، وظروف التفريغ في الموقع — ثم إصدار بيان واضح بالطريقة المتبعة.
إعدادات الشحن لتقليل مخاطر التلف: قم بإزالة البطانات والمبردات والمراوح والأجهزة (حسب الحاجة) وتعبئتها في صناديق مقواة ومقاومة للرطوبة؛ وقم بحماية جميع أسطح الحواف وأسطح الإحكام.
الحماية من الرطوبة والعزل: يُطبق المعالجة بالفراغ/المعالجة بالزيت حسب الحاجة؛ وفي حالة النقل الطويل، يُطبق نظام التحكم في الرطوبة و(إن وُصِف ذلك) تغطية بالنيتروجين/حماية محكمة الإغلاق للحفاظ على جفاف العازل.
