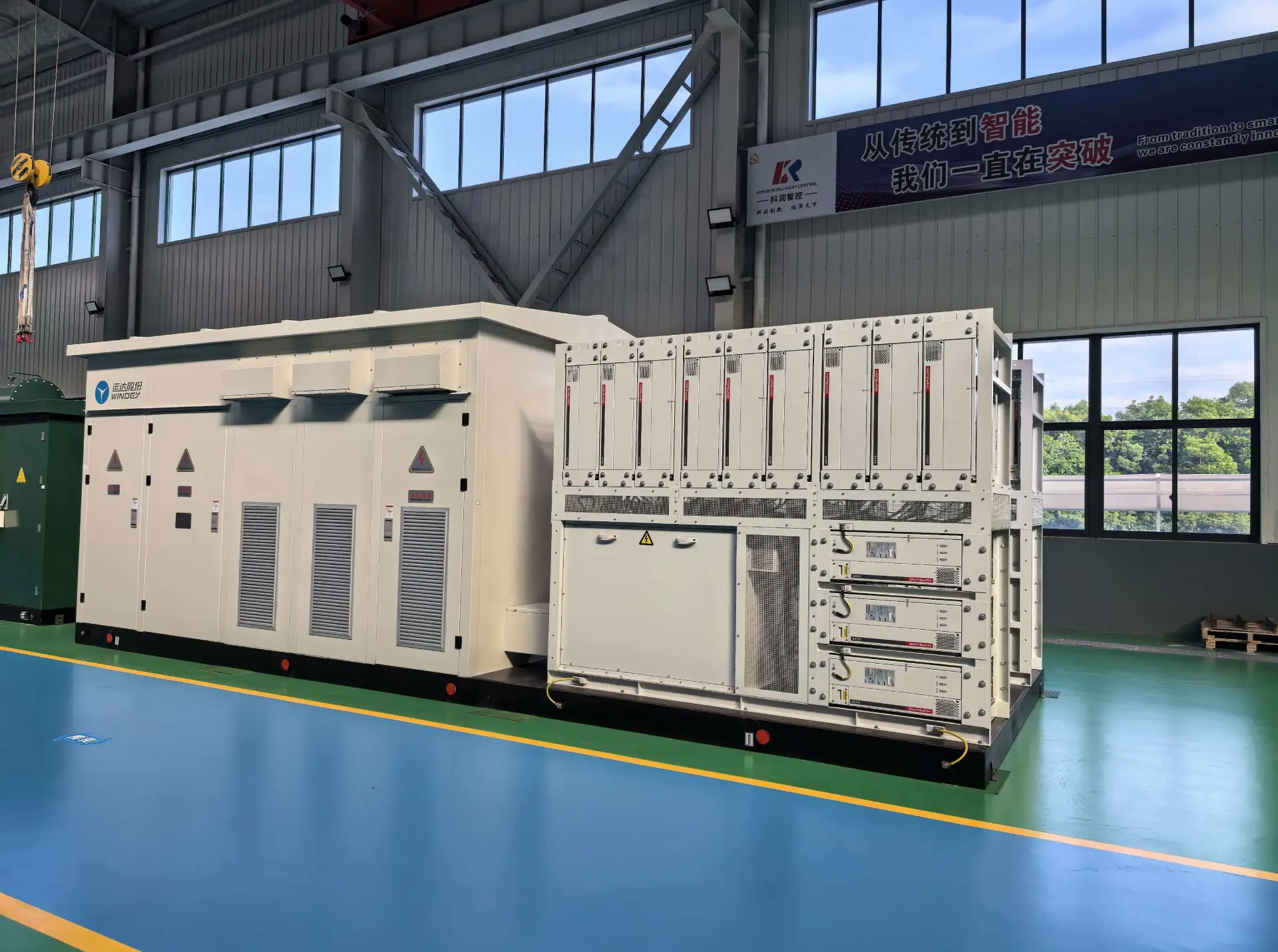

تخزين الطاقة
تسهم حلول تخزين الطاقة من Kerun في تعزيز استقرار الشبكة، وتحسين تكامل الطاقة الشمسية، وضمان إمدادات طاقة موثوقة للتطبيقات الصناعية والتطبيقات خارج الشبكة.
نظرة عامة على نظام تخزين الطاقة بالبطاريات (BESS) المعبأ في حاويات من Kerun

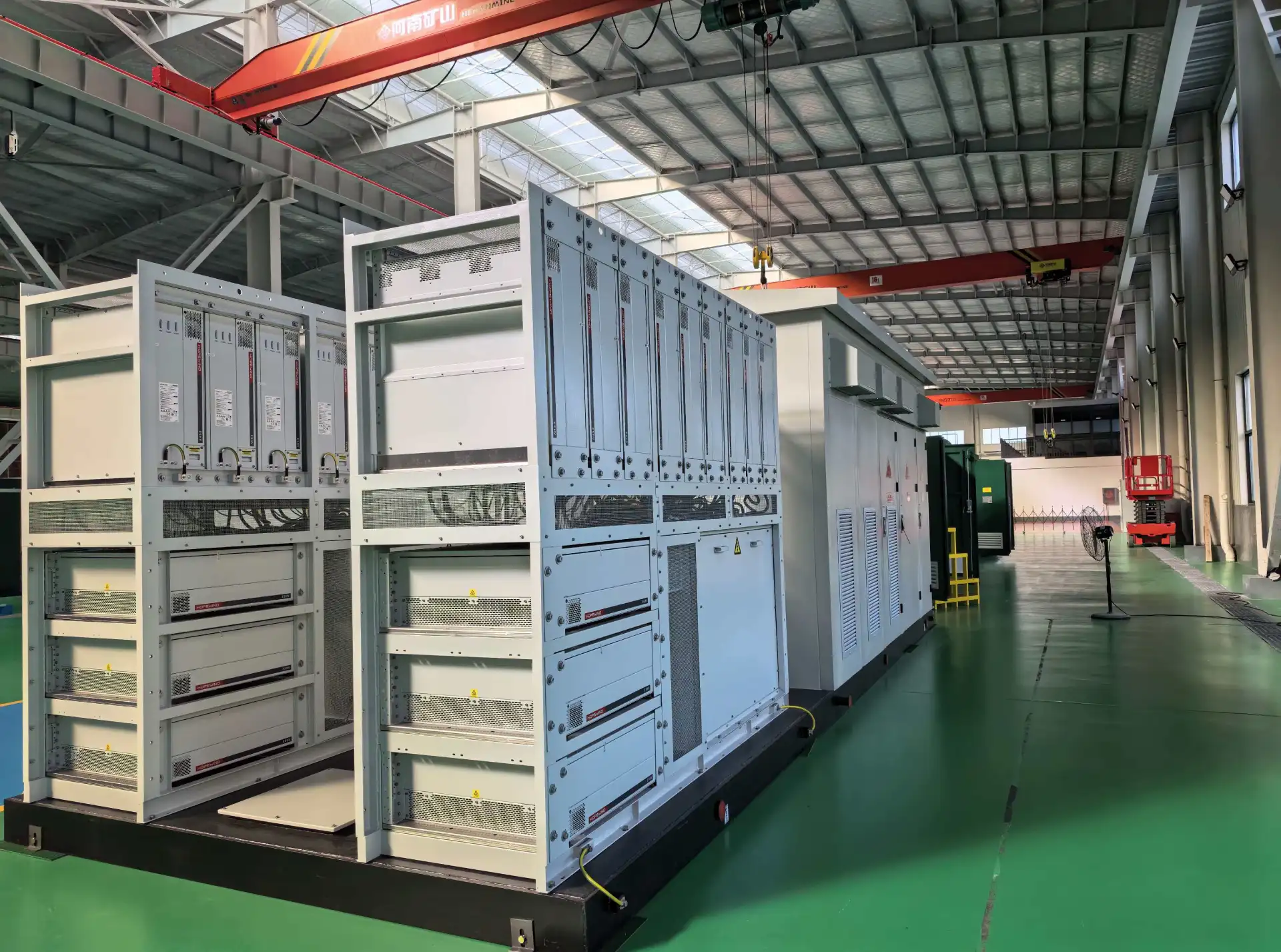

يجمع نظام تخزين الطاقة (BESS) من Kerun بين أنظمة التحكم في الطاقة (PCS) والحماية الكهربائية وأنظمة التحكم في إدارة الطاقة (EMS) وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والسلامة من الحرائق في منصة حاويات موحدة — مما يتيح النقل السريع والتركيب الفوري والتشغيل الفوري بمجرد التوصيل. وقد صُمم النظام لدمج الطاقة الكهروضوئية، وتخفيف أحمال الذروة في القطاعات التجارية والصناعية، وخدمات الشبكة (دعم التردد/الجهد)، والطاقة الاحتياطية، وتطبيقات الشبكات الصغيرة/الشبكات المستقلة عن الشبكة الرئيسية، كما يدعم توسيع نطاق الطاقة/الطاقة بمرونة بفضل تصميمه المعياري.
بفضل بنية أمان قوية وإدارة ذكية للطاقة، يعمل نظام BESS من Kerun على تحسين استخدام الطاقة المتجددة، وتعزيز استقرار الشبكة، ومساعدة العملاء على خفض التكاليف الإجمالية للطاقة. يدعم النظام المراقبة عن بُعد وبروتوكولات اتصال متعددة للتكامل السلس مع SCADA ومنصات التحكم في المرافق، مما يلبي متطلبات المشاريع المتنوعة عبر الأسواق العالمية.
| عنصر المعلمة | المواصفات | ملاحظات |
|---|---|---|
| اسم المنتج | نظام تخزين الطاقة بالبطاريات في حاويات "كيرون" المتكامل | بطارية مدمجة + نظام التحكم في الطاقة (PCS) + نظام إدارة الطاقة (EMS) + نظام التدفئة والتهوية وتكييف الهواء (HVAC) + السلامة من الحرائق |
| القدرة المقدرة (تيار متردد) | 1000 كيلوواط | قابل للتوسيع: 500 كيلوواط – 2500 كيلوواط (اختياري) |
| الطاقة المقدرة (القابلة للاستخدام) | 2000 كيلوواط/ساعة | الخيارات: 1000/2000/4000 كيلوواط/ساعة |
| معدل الشحن/التفريغ | 0.5C | مثال على التزاوج: 2 ميجاواط ساعة مع 1 ميجاواط |
| تركيب البطارية | LFP (LiFePO₄) | أمان عالٍ وعمر تشغيلي طويل |
| نطاق الجهد الكهربائي المستمر | 1000–1500 فولت تيار مستمر | منصة قياسية بجهد 1500 فولت (قابلة للتكوين) |
| نوع PCS | نظام PCS ثنائي الاتجاه | متصل بالشبكة؛ مع إمكانية التشغيل في وضع خارج الشبكة/الشبكة الصغيرة |
| جهد الخرج للتيار المتردد | 400 فولت تيار متردد / 690 فولت تيار متردد (اختياري) | خرج التيار المنخفض الجهد؛ توصيل التيار المتوسط الجهد عبر محول رفع الجهد |
| التوصيل بالشبكة (اختياري) | 10/11/20/33 كيلو فولت عبر محول رفع الجهد | تعتمد واجهة MV على شبكة المشروع |
| كفاءة النظام (تيار متردد – تيار متردد) | ≥ 88% | القيمة النموذجية؛ تعتمد على نقطة التشغيل |
| معامل القدرة | قابل للتعديل من -1 إلى +1 | دعم الطاقة التفاعلية / تنظيم الجهد |
| وظائف دعم الشبكة | LVRT/HVRT (اختياري) | قابل للتكوين وفقًا لقواعد الشبكة المحلية |
| نظام التحكم | وحدة التحكم BMS + EMS + PCS | تكامل واجهة المستخدم البشرية (HMI) المحلية مع نظام SCADA عن بُعد |
| الاتصالات | إيثرنت / RS485 / CAN | Modbus TCP/RTU؛ IEC 104/61850 اختياري |
| التبريد | أنظمة التدفئة والتهوية وتكييف الهواء الصناعية (المبردة بالهواء) | التبريد السائل اختياري |
| السلامة من الحرائق | رذاذ / Novec 1230 / FM-200 (اختياري) | مزود بجهاز كشف الدخان ودرجة الحرارة |
| درجة الحماية من دخول العوامل الخارجية | حاوية IP54 (نموذج) | تتوفر درجات حماية IP أعلى عند الطلب |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +50 درجة مئوية | قد ينطبق تخفيض السعة في الظروف القاسية |
| الارتفاع | ≤ 2000 m | التخصيص/تخفيض السعة للاستخدام في الارتفاعات العالية |
| نوع الحاوية | 20 قدمًا / 40 قدمًا (مثال: 40 قدمًا) | يعتمد على تكوين الطاقة/الطاقة الكهربائية |
| الأبعاد (نموذج) | 12192 × 2438 × 2896 ملم | مرجع حاوية 40 قدمًا عالية السقف |
| العمر الافتراضي | 15–20 سنة (عينة) | يعتمد على المشروع |
| دورة الحياة | ≥ 6000 دورة عند عمق تفريغ (DoD) بنسبة 80٪ (عينة) | يعتمد ذلك على اختيار الخلايا واستراتيجية التشغيل |
| التطبيقات النموذجية | الطاقة الكهروضوئية + أنظمة تخزين الطاقة / تخفيف أحمال الذروة / خدمات الشبكة / الشبكات الصغيرة | الطاقة الاحتياطية وتكامل مصادر الطاقة المتجددة |
مشروع محطة فرعية لتخزين الطاقة في حاويات بموزمبيق
يقع المشروع في شمال موزمبيق، في منطقة تعاني من شبكة كهرباء غير مستقرة للغاية، حيث تتكرر انقطاعات التيار الكهربائي التي تستمر لأسابيع بسبب الأعاصير الاستوائية. وتحتاج منطقة التعدين بشكل عاجل إلى مصدر طاقة مستقل وموثوق.
- جحيم بيئي: يبلغ متوسط درجة الحرارة السنوية 30 درجة مئوية أو أكثر، وتظل نسبة الرطوبة أعلى من 85% على مدار العام، كما أنها تُعد من المناطق التي تشهد أعلى معدلات حدوث العواصف الرعدية في العالم (أكثر من 80 يومًا من العواصف الرعدية سنويًّا).
- التشغيل المستقل: هذا نظام يعمل بشكل كامل خارج الشبكة. في حالة تعطل المحول، ستتوقف منطقة التعدين بأكملها عن العمل، مما يؤدي إلى خسائر فادحة جراء توقف الإنتاج.
- الحمل الصدمي: عند بدء تشغيل الكسارات والمطاحن الكروية في المناجم، فإنها تولد أحمالاً صدمية تصل إلى ثلاثة أضعاف التيار المقنن، وهو ما يشكل اختباراً صعباً لمقاومة المحول للصدمات.
مقاومة الصدمات ومقاومة عالية للحمل الزائد
- التحسينات الفنية: لمعالجة مشكلة التيار الاندفاعي أثناء بدء تشغيل مطحنة الكرات، قمنا بزيادة القوة الميكانيكية للملف. وقد استخدمنا موصلات متبادلة ذاتية اللصق (CTC) وزدنا قوة تثبيت مشابك القلب، مما أدى إلى تحسين قدرتها على تحمل الدائرة القصيرة بنسبة 30%.
- إدارة الحرارة: تم تصميم المحول وفقًا لمعايير K-Factor 13، ويمكنه العمل بشكل مستمر لمدة 120 دقيقة تحت حمل زائد يبلغ 1.5 ضعف السعة دون إصدار إنذار، مما يضمن التشغيل السلس لمعدات التعدين.
كيرون سولوشنز

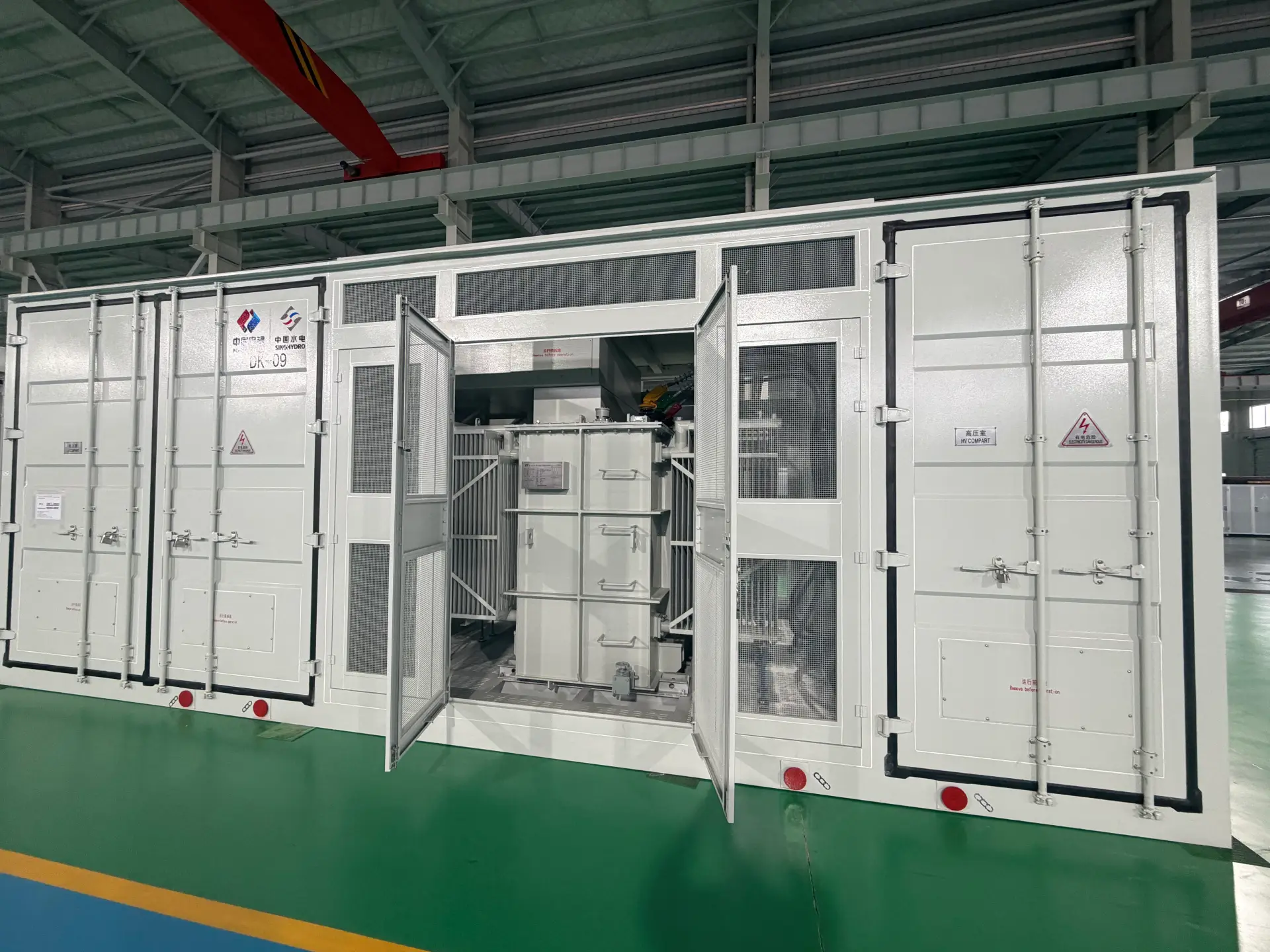

مقاومة العواصف الرعدية وتحسين العزل
-
-
-
- الإجراء الفني: استجابةً لارتفاع كثافة العواصف الرعدية في موزمبيق، قمنا بزيادة جهد تحمل النبضات الرعدية (BIL) في جانب الجهد العالي.
- عملية مقاومة الرطوبة: يستخدم الملف مادة عازلة من الفئة H ويتم معالجته بتقنية VPI (التشريب بالضغط الفراغي). كما أن السطح مغطى بطبقة خاصة مقاومة للعفن ورذاذ الملح، بحيث لا يحدث تسرب كهربائي أو ظهور العفن حتى في ظروف رطوبة تصل إلى 95%.
-
-
تحكم ذكي في درجة الحرارة ولا يحتاج إلى صيانة
- المواصفات الفنية: بفضل استخدام تقنية ONAN (التبريد الذاتي بالغمر بالزيت)، تم الاستغناء عن المروحة (حيث أن المراوح معرضة للتعطل في البيئات المتربة والرطبة). ويتميز خزان الزيت بهيكل مموج ومحكم الإغلاق تمامًا، ومملوء بالنيتروجين عالي النقاء للحماية، مما يمنع دخول الأكسجين والرطوبة ويحقق تشغيلًا "لا يحتاج إلى صيانة" بالفعل.

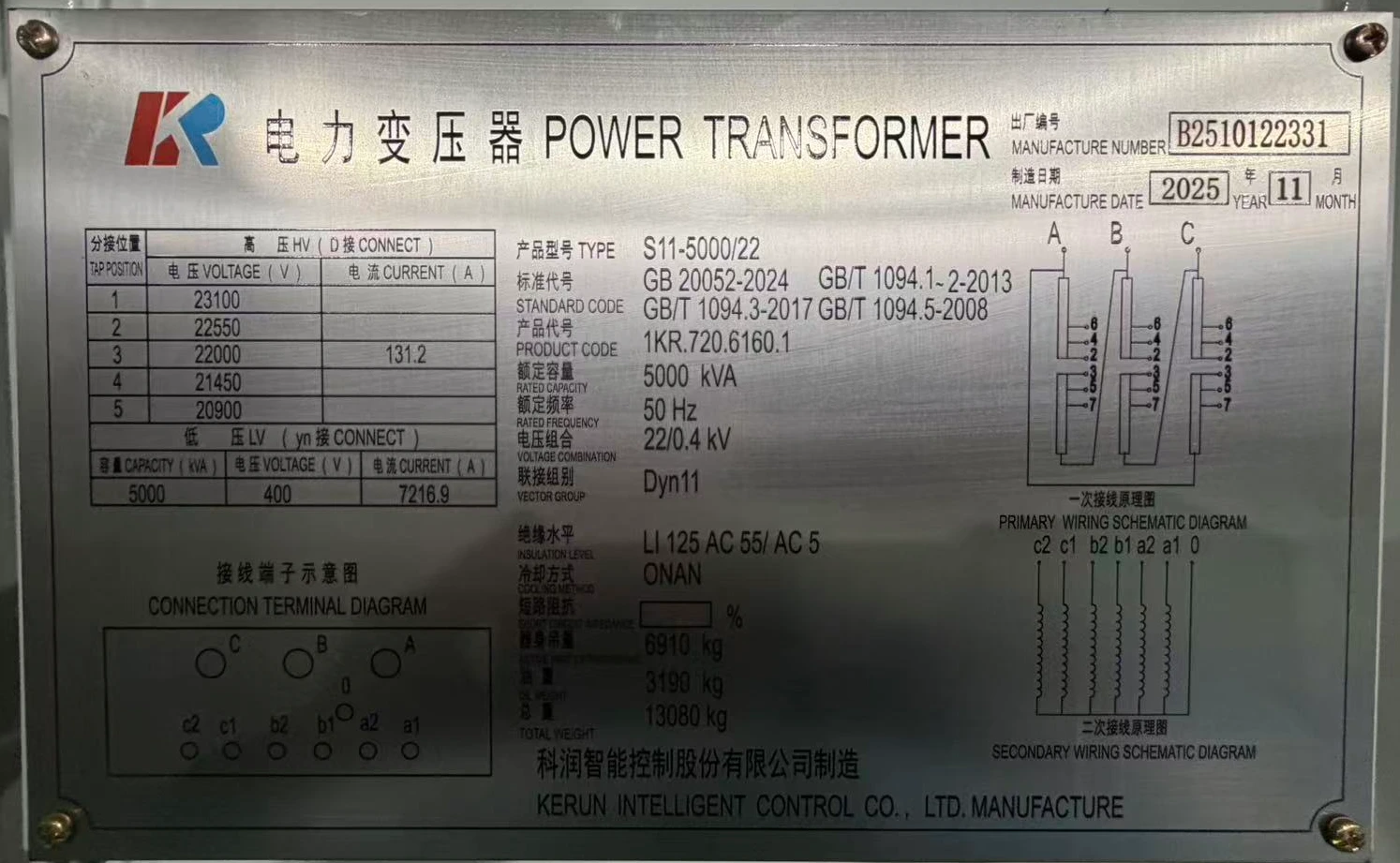

| عنصر المعلمة | المواصفات | ملاحظات |
|---|---|---|
| المنتج | محول طاقة (مغمور بالزيت) | اللوحة التعريفية: «محول طاقة» |
| الشركة المصنعة | شركة كيرون للتحكم الذكي المحدودة | كما هو موضح على اللوحة التعريفية |
| رقم التصنيع | B2510122331 | كما هو موضح على اللوحة التعريفية |
| تاريخ التصنيع | 2025-11 | السنة / الشهر المذكور على اللوحة |
| النوع / الطراز | S11-5000/22 | كما هو موضح على اللوحة التعريفية |
| رمز المنتج | 1KR.720.6160.1 | كما هو موضح على اللوحة التعريفية |
| المعايير | GB 20052-2024؛ GB/T 1094.1-2:2013؛ GB/T 1094.3:2017؛ GB/T 1094.5:2008 | مذكور على اللوحة |
| السعة المقدرة | 5000 كيلو فولت أمبير | كما هو موضح على اللوحة التعريفية |
| التردد المقنن | 50 هرتز | كما هو موضح على اللوحة التعريفية |
| تركيبة الجهد | 22 / 0.4 كيلو فولت | كما هو موضح على اللوحة التعريفية |
| مجموعة فيكتور | Dyn11 | الخطوط الجوية الرئيسية: دلتا / الخطوط الجوية الإقليمية: ستار مع خط محايد |
| طريقة التبريد | أونان | النفط الطبيعي الهواء الطبيعي |
| توصيل التيار العالي | د (دلتا) | يُظهر على أنه «HV (D CONNECT)» |
| اتصال LV | yn (نجمة مع تقييم محايد) | يُظهر على أنه «LV (yn CONNECT)» |
| مواقع النقرات | 5 وظائف | من جدول الصنابير |
| جهد مخرجات التيار العالي | 23.10 / 22.55 / 22.00 / 21.45 / 20.90 كيلو فولت | المراكز من 1 إلى 5 |
| نطاق التغطية (المُحسَّب) | +5.0% / +2.5% / 0% / −2.5% / −5.0% | يُقدَّر بحوالي 22.0 كيلو فولت (مرجع) |
| التيار المقنن للتيار العالي | 131.2 A | عند 22.0 كيلو فولت (القيمة المحددة في اللوحة) |
| جهد التيار المستمر | 400 V | كما هو موضح على اللوحة التعريفية |
| التيار المقنن لـ LV | 7216.9 A | عند 0.4 كيلو فولت (حسب اللوحة) |
| مستوى العزل | LI 125 / تيار متردد 55 / تيار متردد 5 | كما هو موضح على اللوحة التعريفية |
| مقاومة الدائرة القصيرة | 6.5 % | القيمة النموذجية (للإشارة إليها في حالة عدم ذكرها بوضوح) |
| وزن الزيت | 6910 كجم | كما هو موضح على اللوحة التعريفية |
| الوزن الصافي (الجزء الفعال) | 3190 كجم | كما هو موضح على اللوحة التعريفية |
| الوزن الإجمالي | 13080 كجم | كما هو موضح على اللوحة التعريفية |
| محطات الجهد العالي | أ / ب / ج | مخطط لكل محطة |
| محطات LV | a1 a2 / b1 b2 / c1 c2 / 0 (موضع التوازن) | مخطط لكل محطة |

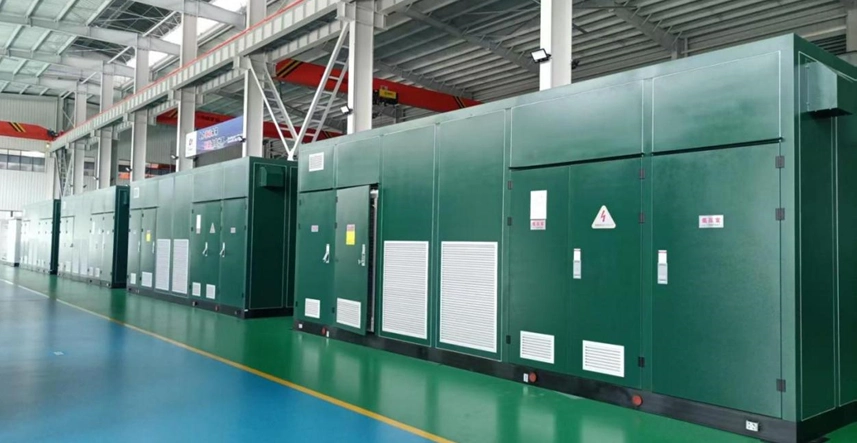

وحدة تخزين طاقة ببطاريات (BESS) متعددة الوظائف عالية السعة مع وحدة رفع الجهد
صُممت وحدة تخزين الطاقة وتحويل الطاقة ورفع الجهد "الكل في واحد" عالية السعة الخاصة بنا لتتكامل مع مصادر الطاقة المتجددة ولتتميز بسرعة النشر، حيث تجمع بين تحويل الطاقة (PCS) ومحول رفع الجهد المتوسط (MV) وأنظمة الحماية والتحكم والأنظمة المساعدة في هيكل واحد جاهز الصنع.
وقد تم تطبيق هذا الحل في مشروع طاقة الرياح "شانشي غوجياو شينغفنغ" بقدرة 30 ميجاوات (الصين)، حيث يدعم التفاعل المستقر مع الشبكة والتركيب الفعال والتشغيل الموثوق به على المدى الطويل.
لماذا هذا المنتج (الميزات الرئيسية)
-
تكامل شامل: نظام التحكم في الطاقة (PCS) + محول رفع الجهد + توزيع الجهد المتوسط/المنخفض + الحماية والمراقبة في وحدة واحدة
-
التشغيل التجريبي في المصنع: يقلل من أعمال التوصيلات الكهربائية في الموقع ويختصر وقت التركيب والتشغيل
-
أداء متوافق مع الشبكة: مصمم خصيصًا لسيناريوهات الطاقة المتجددة والتخزين، مما يضمن التشغيل المستقر وتنسيق الحماية
-
هيكل مصمم للاستخدام في الأماكن المفتوحة: غلاف مصمم هندسيًا مزود بنظام تهوية وفتحات تيسر الصيانة
-
تسليم موجه نحو المشروع: حزمة وثائق واضحة، وسجلات اختبار القبول الميداني (FAT)، وتدابير تعزيز الشحن لضمان سلامة العمليات اللوجستية
المعلمات الفنية الأساسية (مرجع المشروع)
-
نوع المنتج: وحدة متكاملة لتحويل الطاقة ورفع الجهد لنظام تخزين الطاقة بالبطاريات (BESS) عالي السعة
-
الطراز: YBW-7200/37-10.5-1.14
-
الجانب الكهربائي (المصنّف): فئة 37 كيلو فولت (يصل الجهد الأقصى للنظام إلى 40.5 كيلو فولت، حسب التكوين)
-
جانب الجهد المنخفض (القيمة الاسمية): فئة 10.5 كيلو فولت
-
المحول: محول من النوع الجاف بجهد 40.5 كيلو فولت (وفقًا لتكوين المشروع)
-
التطبيق: ربط شبكات طاقة الرياح/الطاقة الشمسية الكهروضوئية + أنظمة تخزين الطاقة (BESS)، وتخزين الطاقة من مصادر الطاقة المتجددة، وواجهة الترقي
ملاحظات: يمكن تكوين المواصفات الكهربائية التفصيلية ونظام الحماية وبروتوكول الاتصال وفقًا لمعيار SLD وقواعد الشبكة.

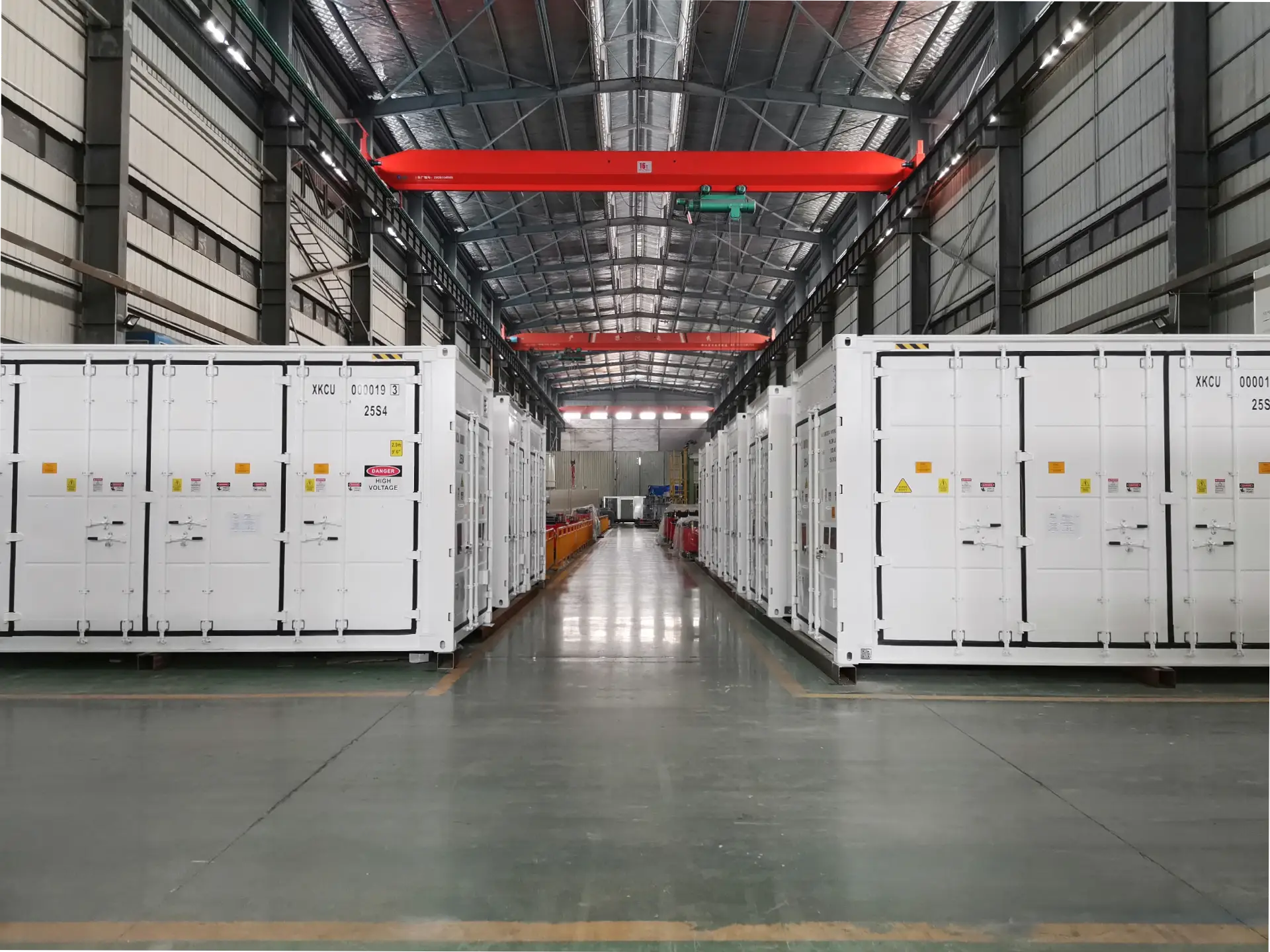

مشروع طاقة شمسية بقدرة 200 ميجاوات في المملكة المتحدة – حاويات تخزين الطاقة القياسية
فيما يتعلق بمشاريع الطاقة المتجددة واسعة النطاق، فإن الاتساق والامتثال لا يقلان أهمية عن السعة الإنتاجية. فقد تم تصنيع حاويات تخزين الطاقة القياسية الخاصة بشركة Kerun لمحطة طاقة شمسية بقدرة 200 ميجاوات في المملكة المتحدة، حيث قام كبار المسؤولين والخبراء الفنيين من شركة GE (الولايات المتحدة الأمريكية) بزيارة منشأتنا لإجراء تفتيش على المصنع والتحقق من العمليات. ويعكس هذا المشروع قدرتنا على توفير معدات التخزين بطريقة قابلة للتكرار ومستعدة للتدقيق — بما يلبي التوقعات الدولية فيما يتعلق بمراقبة التصنيع والتوثيق وجاهزية الشحن.
مشروع طاقة شمسية بقدرة 200 ميجاوات في المملكة المتحدة – حاويات تخزين الطاقة القياسية
فيما يتعلق بمشاريع الطاقة المتجددة واسعة النطاق، فإن الاتساق والامتثال لا يقلان أهمية عن السعة الإنتاجية. فقد تم تصنيع حاويات تخزين الطاقة القياسية الخاصة بشركة Kerun لمحطة طاقة شمسية بقدرة 200 ميجاوات في المملكة المتحدة، حيث قام كبار المسؤولين والخبراء الفنيين من شركة GE (الولايات المتحدة الأمريكية) بزيارة منشأتنا لإجراء تفتيش على المصنع والتحقق من العمليات. ويعكس هذا المشروع قدرتنا على توفير معدات التخزين بطريقة قابلة للتكرار ومستعدة للتدقيق — بما يلبي التوقعات الدولية فيما يتعلق بمراقبة التصنيع والتوثيق وجاهزية الشحن.
أهم النقاط
-
التصنيع المهيأ لفحص العملاء: نقاط فحص منظمة لضمان الجودة، وسجلات قابلة للتتبع، ومعايير قبول واضحة للتدقيق من قبل جهات خارجية
- منصة حاويات موحدة: هيكل ميكانيكي متين، وتصميم واجهة موحد، وإنتاج قابل للتوسع لتلبية احتياجات الشحنات متعددة الحاويات.
- الكفاءة في تسليم الصادرات: التعبئة والتغليف والوسم والتحضير اللوجستي بما يتوافق مع كفاءة الشحن لمسافات طويلة واستلام البضائع في الموقع
-
التنفيذ الذي يركز على السلامة: وضع علامات واضحة للمخاطر، وتصميم أنظمة التحكم في الوصول، والالتزام بالمعايير الهندسية طوال مراحل التصنيع وحتى الإصدار النهائي
مرجع سريع
-
نوع الحل: منصة حاويات تخزين الطاقة القياسية
-
التطبيق: محطات الطاقة الكهروضوئية على نطاق واسع + تخزين الطاقة (مرجع المشروع: محطة طاقة كهروضوئية بقدرة 200 ميجاوات في المملكة المتحدة)
-
الجودة والقبول: دعم عمليات التفتيش في المصنع (مثل المراجعة والتحقق الفنيين من قِبل شركة GE)
-
طريقة التسليم: وحدات معيارية محملة في حاويات، مخصصة للنشر على نطاق واسع
ملاحظة: يمكن تخصيص التكوين الكهربائي (نظام البطاريات، وحدة التحكم في الطاقة، نظام التدفئة والتهوية وتكييف الهواء، نظام مكافحة الحرائق، وواجهات EMS/SCADA) وفقًا لمتطلبات المشروع والمعايير المحلية.
