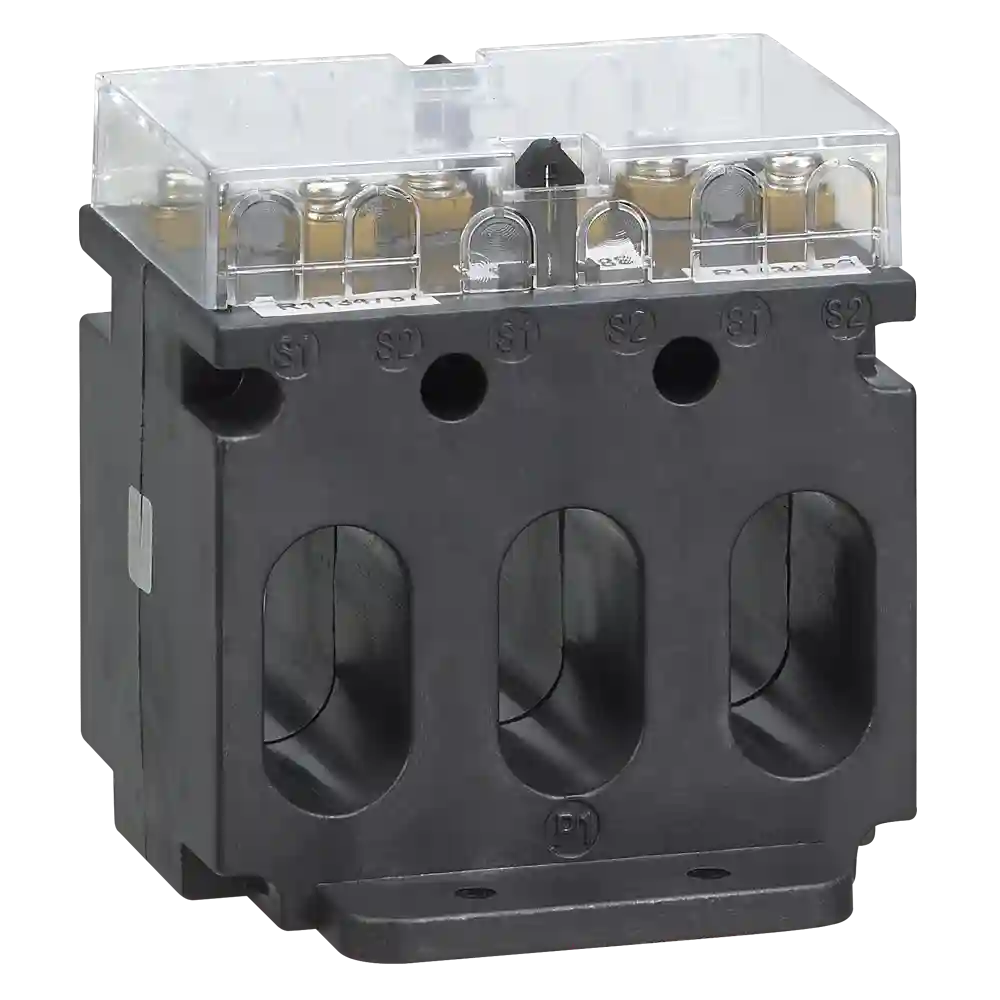

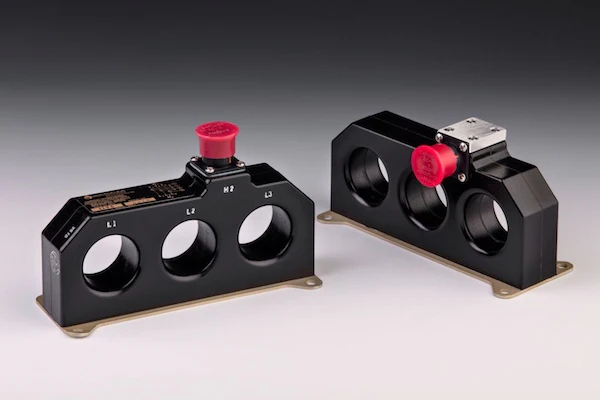

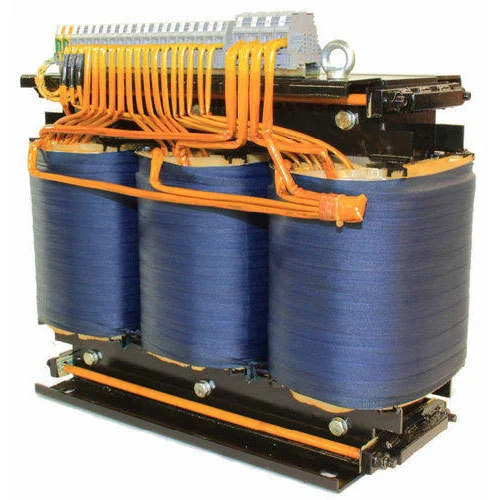

ما هي المواصفات التي يجب التأكد منها في محول التيار ثلاثي الأطوار؟
-
يستوفي محول التيار ثلاثي الأطوار معايير الدقة والعزل والاختبار لضمان موثوقية قياس الطاقة الصناعية.
يلعب محول التيار ثلاثي الأطوار دورًا محوريًا في أنظمة مراقبة وحماية الطاقة الصناعية. فهو يحول التيار الأولي العالي إلى قيم ثانوية موحدة لأجهزة القياس. ويقوم المهندسون بالتحقق من المواصفات لضمان دقة الإشارة المستقرة والتكامل الآمن للنظام. ويؤثر كل من نوع الحمل ومستوى الجهد وسلوك الأعطال على قرارات الاختيار. وتعتمد المحطات الفرعية الصناعية على تحويل دقيق للتيار للحفاظ على استقرار الشبكة وحماية المعدات. ويقلل محول التيار ثلاثي الأطوار المحدد بشكل صحيح من انحراف القياس ويحسن الموثوقية التشغيلية على المدى الطويل في ظل الظروف الكهربائية المتغيرة.
المعلمات الكهربائية الأساسية لأداء محول التيار ثلاثي الأطوار
يتم تعريف محول التيار ثلاثي الأطوار من خلال معايير كهربائية أساسية تحدد دقة أدائه ومتانته. وتعد نسبة التيار المقننة، وقدرة التحمل، واستجابة التردد من العوامل الأساسية التي تُستخدم في تقييمه.
يضمن التصنيف الحالي الحراري قصير المدى استمرار التشغيل في حالات الأعطال. كما يقوم المهندسون بتقييم جهد نقطة الانحناء في تطبيقات الحماية. تعتمد الأنظمة الصناعية الكبيرة، مثل محولات الطاقة المغمورة بالزيت بجهد 66 كيلو فولت، على تغذية راجعة مستقرة للتيار من أجل تنسيق مرحلات الحماية. ويمنع التوافق الصحيح للمعلمات حدوث التشبع ويضمن إخراج إشارة ثابت أثناء تقلبات الحمل والاضطرابات العابرة.
فئات الدقة ومعايير الامتثال الخاصة بالمنظمة الدولية للمعايير (IEC) ومعهد مهندسي الكهرباء والإلكترونيات (IEEE)
تحدد فئات الدقة مدى دقة محول التيار ثلاثي الأطوار في إعادة إنتاج قيم التيار الأولي. وتشمل فئات القياس الشائعة 0.2 و0.5 و1.0، بينما تشمل فئات الحماية 5P و10P. وتشير الأرقام الأقل في الفئة إلى دقة أعلى. تحدد المعايير الدولية مثل IEC 61869 و IEEE C57 الخطأ المسموح به في النسبة، وإزاحة الطور، وحدود الأداء. ويضمن الامتثال قابلية التشغيل البيني عبر أنظمة الشبكات العالمية. يجب على المهندسين مطابقة متطلبات الدقة مع أهداف التطبيق مثل الفوترة أو المراقبة أو الكشف عن الأعطال للحفاظ على سلامة النظام واتساق التشغيل.
متطلبات العزل والأداء الحراري والبيئي
يضمن تصميم العزل التشغيل الآمن في ظل ظروف الضغط الناتج عن الجهد العالي. وقد يستخدم محول التيار ثلاثي الأطوار عزلًا من راتنج الإيبوكسي أو عزلًا مغمورًا بالزيت، حسب درجة صعوبة الاستخدام. وتحدد القدرة على تحمل الحرارة درجة الحرارة القصوى للتشغيل تحت الحمل المستمر. كما أن التنسيق السليم للعزل يمنع حدوث التفريغ الجزئي والانهيار العازل. وتتطلب أنظمة الجهد المتوسط، مثل المحولات المغمورة بالزيت بجهد 35 كيلو فولت، أداءً مستقرًا للعزل من أجل تحمل الضغوط البيئية وارتفاعات التيار الناتجة عن عمليات التبديل.
كما تؤثر الرطوبة والتلوث والارتفاع على تقادم العزل. ويؤدي التصميم الحراري السليم إلى إطالة العمر التشغيلي وتحسين الموثوقية في البيئات الصناعية القاسية.
الهيكل الميكانيكي وقيود التركيب في الأنظمة الصناعية

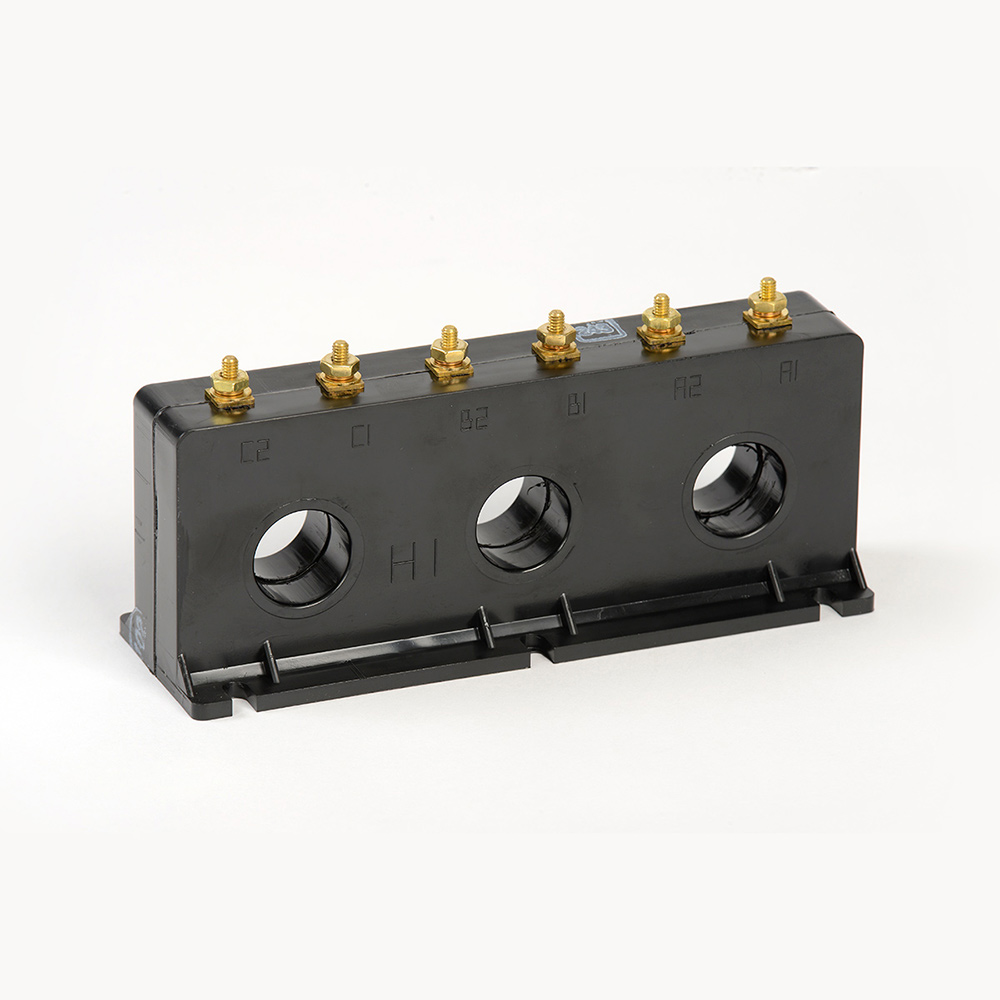

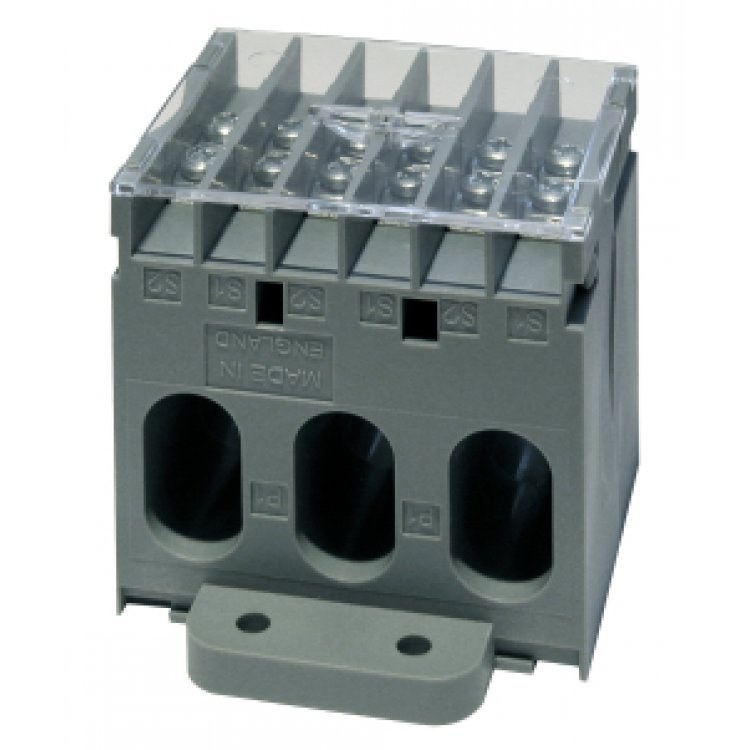

يحدد التصميم الميكانيكي مدى فعالية اندماج محول التيار ثلاثي الأطوار في مجموعات المفاتيح الكهربائية أو المحطات الفرعية. وتؤثر هندسة القلب الكهربائي واتجاه التثبيت وترتيب الأطراف على كفاءة التركيب. كما يجب أن تتحمل القوة الميكانيكية القوى الكهرومغناطيسية أثناء حالات الأعطال. وتضمن مقاومة الاهتزازات الاستقرار في البيئات الصناعية التي تحتوي على آلات ثقيلة. ويحافظ تصميم مسافات العزل والزحف على السلامة الكهربائية في ظل ضغوط الجهد العالي. ويقلل المحاذاة الميكانيكية السليمة من أخطاء التركيب ويدعم الموثوقية الهيكلية على المدى الطويل في الخزانات الكهربائية المدمجة وأنظمة التوزيع الخارجية.
طرق الاختبار والتحقق من الجودة لمحول التيار ثلاثي الأطوار
تؤكد الاختبارات التي تُجرى في المصنع أن محول التيار ثلاثي الأطوار يفي بمتطلبات التصميم والسلامة قبل طرحه في السوق. وتشمل الاختبارات الروتينية دقة النسبة، والتحقق من القطبية، وقياس مقاومة العزل. أما اختبارات النوع فتحاكي حالات الأعطال والظروف الحرارية القاسية. ويكشف اختبار التفريغ الجزئي عن نقاط الضعف في العزل الداخلي. ويؤكد اختبار التحميل استقرار الخرج في ظل تباين الأحمال. ويضمن التحقق من الجودة أداءً متسقًا عبر دفعات الإنتاج المختلفة.
| طريقة الاختبار | الغرض | نقطة التقييم الرئيسية |
|---|---|---|
| اختبار النسبة | يؤكد دقة التحويل | حدود الانحراف الحالية |
| اختبار العزل | يتحقق من قوة العزل الكهربائي | عتبة الانهيار |
| اختبار حراري | يختبر القدرة على تحمل الحرارة | ثبات ارتفاع درجة الحرارة |
تضمن هذه الاختبارات أن محول التيار ثلاثي الأطوار يعمل بشكل موثوق في ظل الظروف الفعلية للشبكة. ويؤدي التحقق المستمر من الأداء إلى تقليل مخاطر الأعطال وتحسين السلامة التشغيلية عبر شبكات الطاقة الصناعية.
قائمة مراجعة لاختيار محول التيار ثلاثي الأطوار في التطبيقات الصناعية
يتطلب اختيار محول التيار ثلاثي الأطوار الموازنة بين العوامل الكهربائية والميكانيكية والبيئية. ويقوم المهندسون بتقييم مستوى جهد النظام، وقدرة التحمل، وفئة الدقة قبل اتخاذ القرار النهائي. كما تؤثر مساحة التركيب وتوافق التثبيت على قرارات التصميم. ويجب أخذ الظروف البيئية، مثل تقلبات درجة الحرارة والتعرض للرطوبة، في الاعتبار. ويؤدي اتباع نهج منظم في الاختيار إلى تحسين موثوقية النظام وتقليل مخاطر الصيانة. وتشمل نقاط التقييم الرئيسية ما يلي:
- توافق التيار المقنن مع حمل النظام
- فئة الدقة التي تتوافق مع الغرض من التطبيق
- قدرة التحمل الحراري في حالة حدوث قصر كهربائي
- ملاءمة مستوى العزل
- التركيب الميكانيكي داخل لوحات المفاتيح الكهربائية
| معيار الاختيار | المتطلبات | التأثير |
|---|---|---|
| سعة الحمولة | توافق الحمل الثانوي | استقرار الإشارة |
| مستوى العزل | تنسيق الجهد الكهربائي | ضمان السلامة |
| التصنيف الحراري | التشغيل المستمر | عمر المعدات |
يضمن التقييم السليم أن يحافظ محول التيار ثلاثي الأطوار على دقة قياس ثابتة ومتانة طويلة الأمد. وبعد مراعاة متطلبات التركيب، يتحقق المهندسون من الظروف الميدانية ويؤكدون إعدادات تنسيق المرحلات لضمان سلامة الحماية على مستوى النظام بأكمله.
تكامل التطبيقات في أنظمة توزيع الطاقة الحديثة
تدمج شبكات الطاقة الحديثة محول تيار ثلاثي الأطوار في أنظمة المراقبة الرقمية والشبكات الذكية. وتُغذي البيانات المستمدة من اللفات الثانوية مرحلات الحماية وعدادات الطاقة ومنصات SCADA. ويؤدي هذا التكامل إلى تحسين سرعة الكشف عن الأعطال وكفاءة إدارة الأحمال. وتعتمد المحطات الفرعية الرقمية على استشعار دقيق للتيار من أجل التبديل الآلي والصيانة التنبؤية. ويصبح استقرار الإشارة أمراً بالغ الأهمية عندما تتشارك أجهزة متعددة في مدخلات القياس. ويؤدي التكامل السليم إلى تقليل أخطاء الاتصال وتعزيز عملية اتخاذ القرار في الوقت الفعلي في البيئات الصناعية المعقدة التي تُعد فيها موثوقية الطاقة المستمرة أمراً أساسياً.
إدارة دورة الحياة واستراتيجيات الصيانة التنبؤية
يعتمد الأداء طويل الأمد لمحول التيار ثلاثي الأطوار على إدارة دورة الحياة المنظمة. حيث يقوم المهندسون بمراقبة شيخوخة العزل، وتأثيرات الدورات الحرارية، وتراكم الضغوط الميكانيكية. وتضمن الاختبارات الدورية دقة ثابتة للنسبة مع مرور الوقت. كما تتعقب أدوات التشخيص الرقمية اتجاهات التفريغ الجزئي وتقلبات درجات الحرارة. وتقلل الصيانة التنبؤية من الأعطال غير المتوقعة وتطيل العمر التشغيلي. وتساعد المراقبة القائمة على الحالة في جدولة أعمال الصيانة قبل أن يؤثر التدهور على أداء النظام. ويؤدي هذا النهج إلى تحسين الموثوقية وتقليل تكاليف فترات التعطل في شبكات توزيع الطاقة الصناعية واسعة النطاق.
الأسئلة الشائعة
ما هي فئة الدقة المطلوبة لمحول التيار ثلاثي الأطوار؟
يعتمد اختيار فئة الدقة على الغرض من التطبيق ومتطلبات النظام. تتطلب تطبيقات القياس فئات عالية الدقة مثل 0.2 أو 0.5 لضمان دقة الفوترة. قد تستخدم أنظمة الحماية فئات 5P أو 10P اعتمادًا على حساسية الكشف عن الأعطال. تشير الأرقام الأقل للفئات إلى دقة قياس أعلى وحدود خطأ أضيق. يجب على المهندسين تقييم ظروف الحمل والتشويه التوافقي واحتياجات تنسيق المرحلات قبل اختيار الفئة المناسبة. يضمن التصنيف الصحيح قياسًا مستقرًا للطاقة واستجابة حماية موثوقة في ظل ظروف تشغيل متنوعة.
كيف تؤثر مستويات العزل على سلامة محولات التيار ثلاثية الطور؟
تحدد مستويات العزل بشكل مباشر سلامة التشغيل وعمر المعدات. فمحول التيار ثلاثي الأطوار المزود بعزل عالي الجودة يمنع حدوث انهيار عازل تحت ضغط الجهد الكهربائي. وتوفر أنظمة الزيت أو الراتنج خصائص حرارية وكهربائية مختلفة. كما أن التنسيق السليم للعزل يقلل من مخاطر التفريغ الجزئي ويضمن استقرار الإشارة. وقد تؤدي الظروف البيئية، مثل الرطوبة والتلوث وتقلبات درجات الحرارة، إلى تسريع شيخوخة العزل.
يساعد إجراء الاختبارات بانتظام على الكشف المبكر عن أي تدهور في الأداء. ويضمن تصميم العزل القوي التشغيل المستمر في البيئات الصناعية عالية الجهد دون حدوث أعطال غير متوقعة أو مخاطر تتعلق بالسلامة.
ما هي معايير الاختبار التي تثبت جودة محولات التيار ثلاثية الطور؟
يتم التحقق من الجودة وفقًا للمعايير الدولية مثل IEC 61869 وسلسلة IEEE C57. تحدد هذه المعايير إجراءات الاختبار الخاصة بدقة النسب، والاستقرار الحراري، وقوة العزل. تؤكد الاختبارات الروتينية في المصنع الامتثال قبل الشحن. تحاكي اختبارات النوع ظروف الأعطال القصوى وسيناريوهات الحمل الزائد الحراري. يحدد اختبار التفريغ الجزئي عيوب العزل الخفية. تضمن اختبارات الحمل والقطبية السلوك الكهربائي الصحيح. يضمن الالتزام بهذه المعايير التشغيل الموثوق به في أنظمة الطاقة الصناعية ويضمن التوافق مع متطلبات البنية التحتية الكهربائية العالمية.
