ما هي المواصفات المطلوبة لمعدات التبديل ذات الجهد المتوسط والمنخفض؟
-
تشمل مواصفات أجهزة التبديل ذات الجهد المتوسط والمنخفض الجهد، والعزل، وسعة التيار، والحماية، والمعايير اللازمة لضمان موثوقية الطاقة.

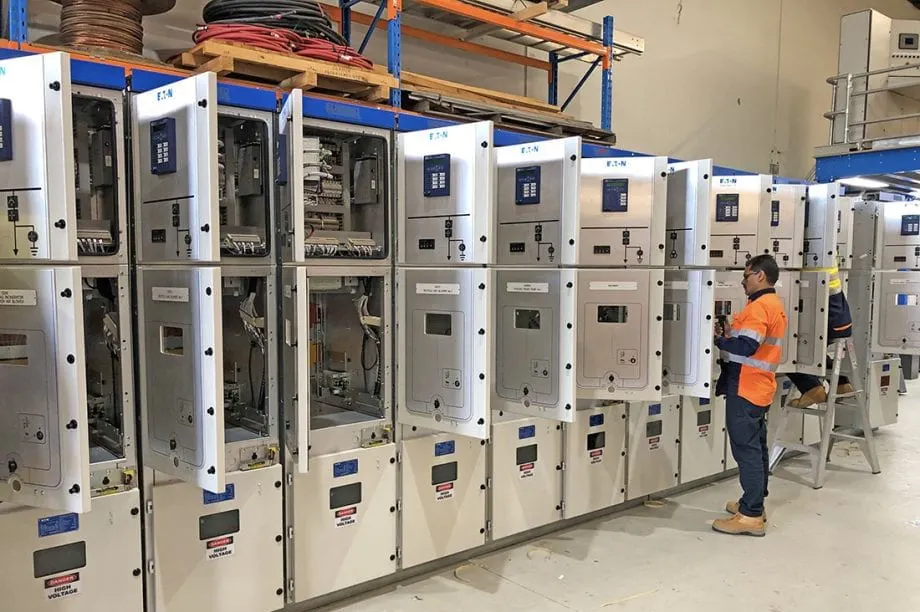

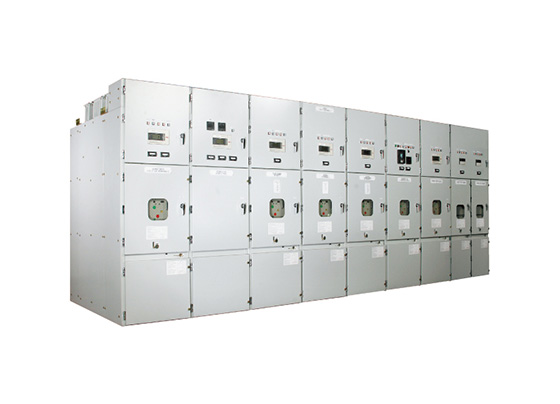

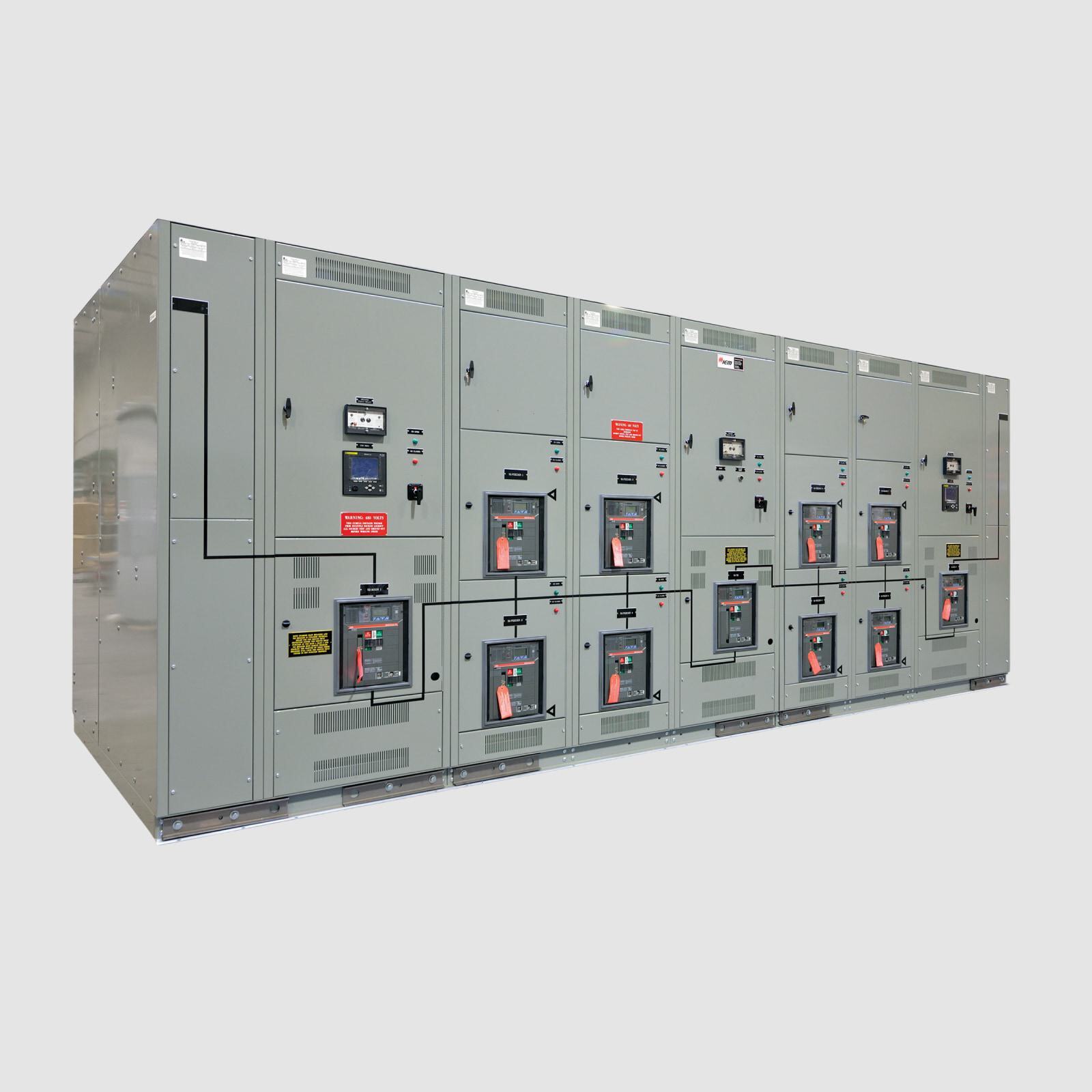

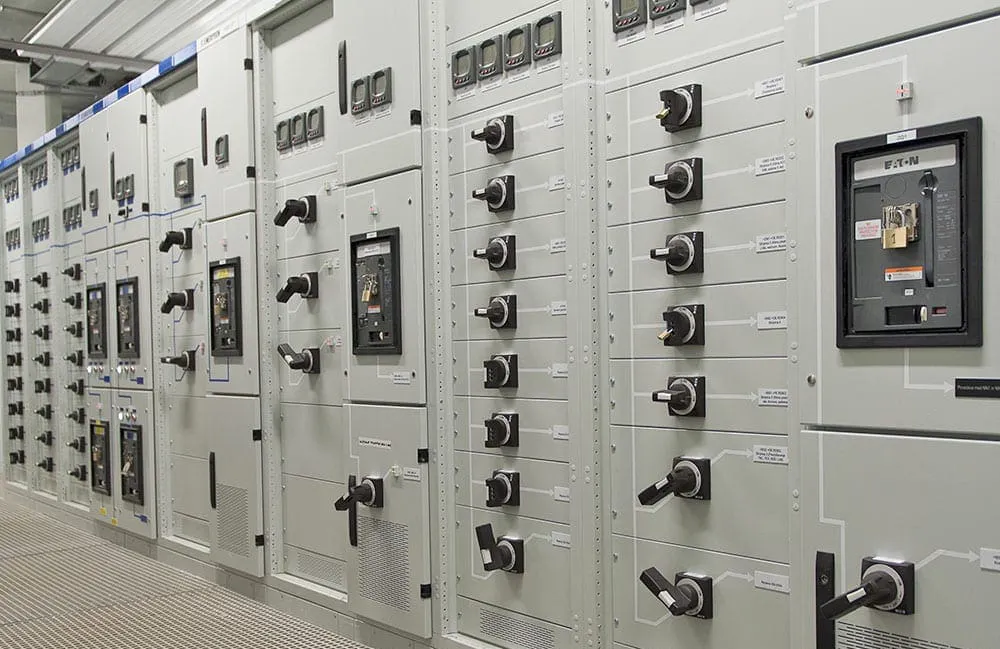

يعتمد المهندسون على مواصفات واضحة عند اختيار أجهزة التبديل ذات الجهد المتوسط والمنخفض لأنظمة الطاقة. وتحدد فئات الجهد نطاق النظام وحدوده التشغيلية. ويتراوح الجهد المتوسط عادةً بين 1 كيلو فولت و36 كيلو فولت. أما أنظمة الجهد المنخفض فتعمل بجهد أقل من 1 كيلو فولت في معظم البيئات الصناعية. غالبًا ما يتم دمج المفاتيح الكهربائية ذات الجهد العالي/المنخفض في بنى التوزيع الموحدة. يقوم المصممون بتقييم العزل، وتصنيفات التيار، وتنسيق الحماية بعناية. تؤثر هذه المواصفات بشكل مباشر على سلامة النظام واستمرارية التشغيل. تضمن المفاتيح الكهربائية الموثوقة توزيعًا متحكمًا فيه للطاقة عبر الشبكات المعقدة. يقلل الاختيار الدقيق للمواصفات من مخاطر الفشل ووقت التعطل. تعتمد المنشآت الصناعية على أداء كهربائي ثابت تحت أحمال متفاوتة. لذلك، يصبح تأكيد المعلمات التقنية التفصيلية أمرًا ضروريًا لتصميم نظام فعال.
القيم الاسمية للجهد ومستويات العزل في أجهزة التبديل ذات الجهد المتوسط والمنخفض
يحدد الجهد المقنن الحد الأقصى لجهد النظام الذي يمكن للمعدات تحمله بأمان. ويحدد مستوى العزل القدرة على مقاومة الإجهاد الكهربائي والارتفاعات المؤقتة في الجهد. وتتطلب أجهزة التبديل ذات الجهد المتوسط والمنخفض أنظمة عزل تم اختبارها في ظل ظروف موحدة. وغالبًا ما يتبع المهندسون إرشادات المواصفة القياسية الدولية IEC 62271 أو معايير ANSI لتنسيق العزل. توفر مواد مثل راتنج الإيبوكسي وغاز SF6 خصائص عازلة قوية. تستخدم التصميمات المعزولة بالهواء مسافات محددة لمنع حدوث انقطاع. يؤثر أداء العزل بشكل مباشر على الموثوقية على المدى الطويل وهوامش الأمان.
| المعلمة | الجهد المنخفض | الجهد المتوسط |
|---|---|---|
| الجهد المقنن | ≤ 1 كيلوفولت | 1 كيلو فولت – 36 كيلو فولت |
| نوع العزل | هوائي / صلب | الهواء / الغاز / الفراغ |
| مقاومة الصدمات | منخفض | مرتفع |
يؤدي تحسين متطلبات العزل إلى إطالة عمر المعدات وتعزيز الحماية الشاملة للنظام. كما أن اختيار المواد المناسبة يقلل من مخاطر حدوث عطل في العزل الكهربائي، حتى في ظل ظروف التشغيل الصعبة.
السعة الحالية ومقاومة الدائرة القصيرة
تحدد السعة الحالية الحد الأقصى للتيار المستمر الذي يمكن للنظام تحمله بأمان. ويشير معدل تحمل الدائرة القصيرة إلى كيفية تعامل المعدات مع حالات الأعطال. ويجب أن تتحمل أجهزة التبديل ذات الجهد المتوسط والمنخفض الضغوط الحرارية والميكانيكية أثناء حدوث الأعطال. ويقوم المهندسون بحساب ذروة التيار ومدته بناءً على تصميم النظام. كما تعمل قضبان التوصيل النحاسية على تحسين التوصيلية وتقليل الخسائر المقاومية. وتضمن الإدارة الحرارية السليمة استقرار التشغيل في ظل الأحمال العالية.
| المواصفات | القيمة النموذجية |
|---|---|
| التيار المقنن | 630 أمبير – 4000 أمبير |
| تيار الدائرة القصيرة | 25 كيلو أمبير – 50 كيلو أمبير |
| المدة | 1 – 3 ثوانٍ |
تساعد القيم الدقيقة للتيار على منع ارتفاع درجة الحرارة والتلف الميكانيكي. كما أن القدرة العالية على تحمل الأعطال تعزز موثوقية النظام أثناء الأحداث غير العادية.
آليات الحماية ومكونات التحكم
تضمن أنظمة الحماية التشغيل الآمن من خلال عزل الأعطال بسرعة. وتشتمل المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض على قواطع الدائرة والمرحلات والموصلات. وتقوم المرحلات الذكية بمراقبة الجهد والتيار والتردد بشكل مستمر. ويمنع التنسيق بين الأجهزة حدوث انقطاعات غير ضرورية عبر الشبكة. وتضمن الانتقائية فصل الأجزاء المعيبة فقط عند حدوث الأعطال. كما تتيح أنظمة الأتمتة إمكانيات المراقبة والتحكم عن بُعد.
| المكون | الوظيفة |
|---|---|
| قاطع الدائرة الكهربائية | تيار عطل المقاطعة |
| التتابع | الكشف عن الحالات غير الطبيعية |
| الموصل | التحكم في عمليات التبديل |
يقلل تصميم الحماية الفعال من فترات التعطل ويحمي المعدات الحيوية. كما تعمل أنظمة التحكم المتكاملة على تحسين الكفاءة التشغيلية بشكل ملحوظ.
المعايير والشهادات
يضمن الامتثال للمعايير الدولية اتساق أداء المنتج. يجب أن تستوفي أجهزة التبديل ذات الجهد المتوسط والمنخفض متطلبات IEC أو ANSI أو IEEE. تحدد هذه المعايير طرق الاختبار ومعايير السلامة بوضوح. وتُثبت اختبارات النوع صحة التصميم في ظل ظروف التشغيل القاسية. وتؤكد الاختبارات الروتينية اتساق عملية التصنيع قبل طرح المنتج في الأسواق. كما تعزز شهادات الاعتماد الصادرة عن جهات خارجية مصداقية المنتج وقبوله في السوق.
| قياسي | النطاق |
|---|---|
| IEC 62271 | معدات التبديل ذات الجهد المتوسط |
| ANSI C37 | أداء أجهزة التبديل الكهربائية |
| IEEE | إرشادات الاختبار والسلامة |
يؤدي الالتزام بالمعايير إلى تقليل مخاطر عدم الامتثال وتحسين السلامة التشغيلية. وتضمن الأنظمة المعتمدة أداءً موثوقًا به في البيئات الصناعية الصعبة.
المكونات الرئيسية المستخدمة في أنظمة المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض
تحدد المكونات الأساسية أداء النظام وموثوقيته. وتشمل المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض قضبان التوصيل، وقواطع التيار، والعلب الواقية. وتوفر قضبان التوصيل المصنوعة من النحاس والألومنيوم توزيعًا فعالاً للتيار. كما تحمي العلب الواقية المكونات الداخلية من العوامل البيئية. وتستخدم المفاتيح الكهربائية المعزولة بالهواء فراغات في الهواء الطلق كعازل. أما الأنظمة المعزولة بالغاز فتعتمد على غرف محكمة الإغلاق لتصميمات مدمجة.
| النوع | المزايا | القيود |
|---|---|---|
| نظام تحديد المواقع الآلي | فعالة من حيث التكلفة، وبسيطة | حجم أكبر |
| نظام المعلومات الجغرافية | صغيرة الحجم، عالية الموثوقية | ارتفاع التكلفة |
يؤثر اختيار المكونات على كفاءة النظام ومرونة التركيب. ويقوم المهندسون بموازنة التكلفة والحجم والأداء عند اختيار التكوينات.

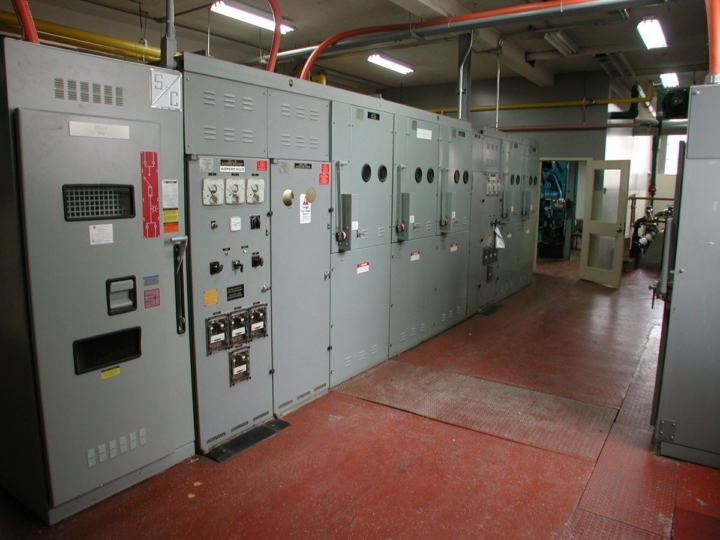

ظروف التركيب التي تؤثر على أداء أجهزة التبديل الكهربائية ذات الجهد المتوسط والمنخفض
تؤثر العوامل البيئية بشكل كبير على أداء المعدات. يجب أن تعمل المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض في ظروف متفاوتة من حيث درجة الحرارة والرطوبة. ويؤدي الارتفاع الشاهق إلى انخفاض فعالية العزل بسبب انخفاض كثافة الهواء. كما يزيد الغبار والتلوث من خطر تعطل العزل. وتوفر التصنيفات المناسبة للعبوات الحماية من الملوثات الخارجية.
| العامل | التأثير |
|---|---|
| درجة الحرارة | يؤثر على الحدود الحرارية |
| الرطوبة | تؤدي إلى تدهور العزل |
| الارتفاع | يقلل من القوة العازلة |
يضمن التقييم الدقيق للموقع تشغيلًا موثوقًا على المدى الطويل. كما أن التكيف مع الظروف البيئية يعزز السلامة ويطيل عمر المعدات.
متطلبات الصيانة لمعدات التبديل ذات الجهد المتوسط والمنخفض
تضمن الصيانة الدورية الموثوقية والأداء على المدى الطويل. تتطلب أجهزة التبديل ذات الجهد المتوسط والمنخفض إجراء فحوصات واختبارات دورية. يقوم الفنيون بفحص تآكل نقاط التلامس وحالة العزل والتشغيل الميكانيكي. تستخدم الصيانة الاستباقية أجهزة استشعار للكشف عن العلامات المبكرة للأعطال. تقلل الصيانة المنتظمة من الأعطال غير المتوقعة والمخاطر التشغيلية.
يؤدي التخطيط الفعال للصيانة إلى تحسين الموثوقية وخفض تكاليف دورة الحياة. كما تضمن الصيانة السليمة استمرار الأداء الجيد للنظام على المدى الطويل.
| المهمة | التردد |
|---|---|
| الفحص البصري | شهريًا |
| الفحص الحراري | ربع سنوي |
| اختبار شامل | سنويًا |
اختيار التكوين المناسب لمفاتيح الجهد المتوسط والمنخفض
يتطلب اختيار التكوين المناسب تقييمًا دقيقًا لاحتياجات النظام. يجب أن تتوافق أجهزة التبديل ذات الجهد المتوسط والمنخفض مع متطلبات الحمل ونوع الاستخدام. غالبًا ما تتطلب المنشآت الصناعية قدرة عالية على تحمل الأعطال وميزات أتمتة. أما المباني التجارية، فتعطي الأولوية للتصميم المدمج وكفاءة الطاقة.
تشمل المعايير الرئيسية للاختيار ما يلي:
- الجهد المحدد وسعة التيار
- القدرة على تحمل قصر الدائرة
- التوافق البيئي
- الالتزام بالمعايير
- متطلبات الصيانة
تُوجه هذه العوامل المهندسين نحو اختيار الحلول المثلى. وتساهم القرارات المتوازنة في تحسين الأداء مع ضبط تكاليف المشروع.
أهم النقاط المتعلقة بمواصفات أجهزة التبديل ذات الجهد المتوسط والمنخفض
تضمن المواصفات الدقيقة سلامة وموثوقية أنظمة توزيع الكهرباء. ويعتمد أداء المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض على قيم الجهد المحددة، والعزل، وتصميم أنظمة الحماية. ويضمن الامتثال للمعايير جودة وسلامة ثابتتين. كما تؤثر الظروف البيئية وممارسات الصيانة على التشغيل على المدى الطويل. ويجب على المهندسين تقييم كل معيار بعناية قبل التنفيذ. ويؤدي التكوين السليم إلى توفير إمداد مستقر بالطاقة عبر الأنظمة الصناعية والتجارية.
الأسئلة الشائعة
ما الذي يميز المفاتيح الكهربائية ذات الجهد المتوسط عن تلك ذات الجهد المنخفض؟
تتراوح أنظمة الجهد المتوسط عادةً بين 1 كيلوفولت و36 كيلوفولت. أما أنظمة الجهد المنخفض فتعمل بجهد أقل من 1 كيلوفولت في معظم التطبيقات. ويعتمد التصنيف على المعايير الإقليمية وممارسات تصميم الأنظمة. ويأخذ المهندسون في الاعتبار متطلبات العزل وهامش الأمان عند تحديد الفئات. وتتعامل معدات الجهد المتوسط مع أحمال طاقة أعلى وتتطلب حماية متطورة.
تركز أنظمة الجهد المنخفض على توزيع الكهرباء داخل المباني والمنشآت. وتستخدم كل فئة مكونات ومعايير اختبار مختلفة. ويضمن التصنيف الصحيح اختيار المعدات المناسبة والتشغيل الآمن.
كيف تؤثر المعايير على جودة أجهزة التوزيع الكهربائية؟
تحدد المعايير إجراءات الاختبار ومتطلبات السلامة ومعايير الأداء. وتضع منظمات مثل اللجنة الكهروتقنية الدولية (IEC) والمعهد الوطني الأمريكي للمعايير (ANSI) إرشادات واضحة للمصنعين. ويضمن الامتثال لهذه المعايير جودة منتجات متسقة عبر مختلف الموردين. ويهدف الاختبار إلى التحقق من قوة العزل، وقدرة النظام على تحمل الأعطال، وموثوقية التشغيل. وتقلل المعدات المعتمدة من مخاطر التعطل وتحسن سلامة النظام. كما تعمل المعايير على تبسيط التجارة العالمية وعمليات الموافقة على المشاريع. ويعتمد المهندسون على المنتجات المعتمدة في مشاريع البنية التحتية الحيوية. ويؤدي الالتزام بالمعايير إلى تعزيز الثقة والأداء على المدى الطويل.
ما هي العوامل التي تؤثر على العمر الافتراضي للمعدات الكهربائية؟
هناك عدة عوامل تحدد العمر الافتراضي لأنظمة المفاتيح الكهربائية. وتلعب ظروف التشغيل، مثل درجة الحرارة والرطوبة، دورًا مهمًا في ذلك. كما أن عمليات التبديل المتكررة تزيد من التآكل الميكانيكي للمكونات. وتؤدي ممارسات الصيانة السيئة إلى تسريع تدهور العزل وفشل التلامس. وقد تؤدي التيارات العالية الناتجة عن الأعطال إلى إتلاف الهياكل الداخلية بمرور الوقت. كما تؤثر جودة المواد على المتانة والأداء. ويؤدي الفحص المنتظم والصيانة الاستباقية إلى إطالة عمر المعدات بشكل كبير. ويضمن التركيب السليم والحماية البيئية التشغيل المستقر على المدى الطويل.
