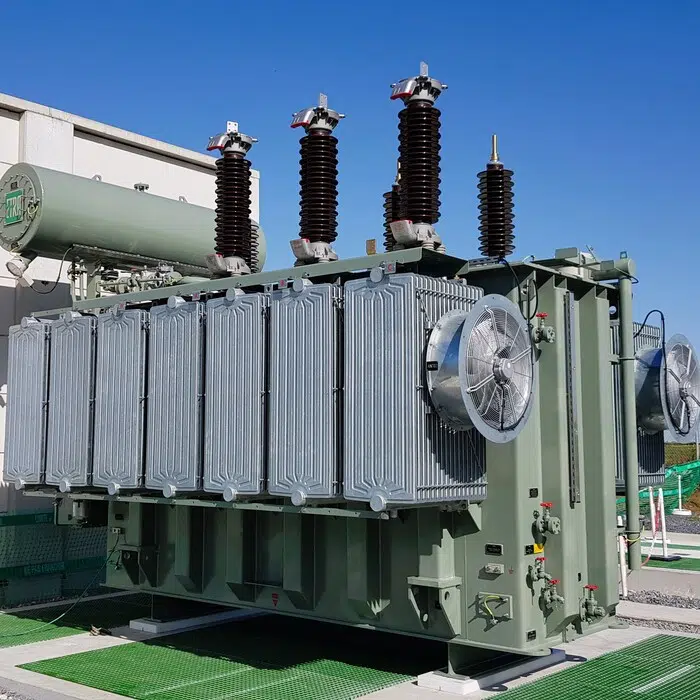

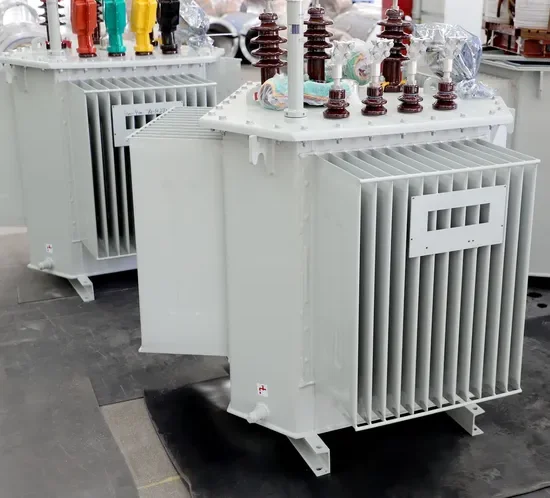

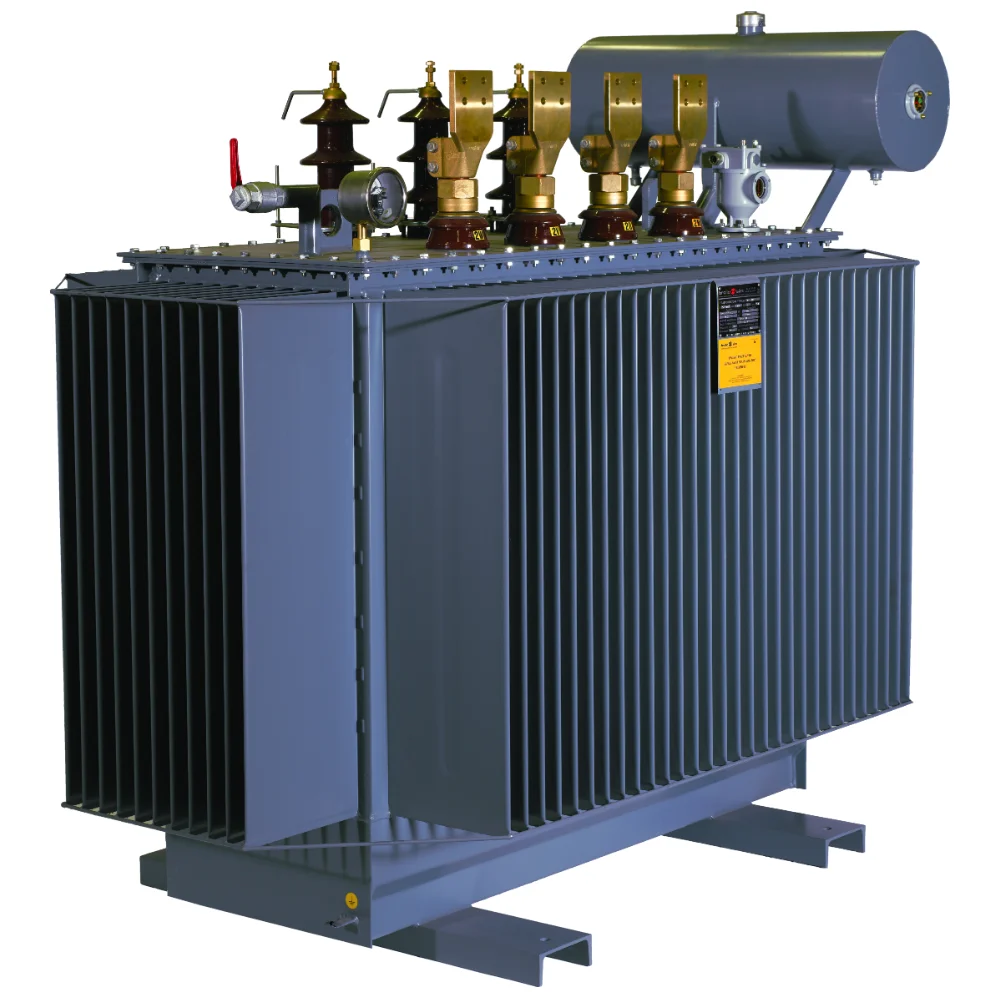

ما هو محول الطاقة المملوء بالزيت وأين يُستخدم؟

ما هو محول الطاقة المملوء بالزيت وكيف يعمل؟

يقوم محول الطاقة المملوء بالزيت بتحويل مستويات الجهد الكهربائي من خلال التوصيل الكهرومغناطيسي. وتقوم النوى الفولاذية المصفحة بتوجيه التدفق المغناطيسي بكفاءة بين اللفات الأولية والثانوية. بينما تنقل الموصلات النحاسية أو الألومنيومية التيار الكهربائي عبر الملفات المعزولة. ويملأ زيت المحولات الخزان ويقوم بإزالة الحرارة من الأجزاء الموصلة بالتيار. وتنتقل الطاقة الحرارية إلى ريش المبرد لتبديدها في الهواء المحيط. كما تمنع القوة العازلة للزيت حدوث قوس كهربائي بين الموصلات الداخلية. وتعمل خزانات الحفاظ على استقرار حجم الزيت أثناء تغيرات درجة الحرارة. تتحكم فتحات التهوية في دخول الرطوبة باستخدام أنظمة هلام السيليكا. يعتمد التشغيل الموثوق على العزل المستقر وإدارة الحرارة الفعالة.

المكونات الأساسية لأنظمة المحولات المملوءة بالزيت

يحتوي كل محول طاقة مملوء بالزيت على مكونات ميكانيكية وكهربائية أساسية. يستخدم القلب المغناطيسي صفائح من الفولاذ السيليكوني لتقليل خسائر التيارات الدوامة. وتتكون اللفات من موصلات نحاسية أو ألومنيومية معزولة بدقة. ويحتوي الخزان الرئيسي على الزيت ويحمي المجموعات الداخلية من التلوث. كما تعمل خزانات الاحتياطي على تخزين الزيت الزائد وتعويض التمدد الحراري. وتوفر البطانات توصيلات كهربائية آمنة عبر جدار الخزان. أما المبردات فتزيد من مساحة سطح التبريد لتفريغ الحرارة بكفاءة. تعمل مبدلات الصمامات على ضبط خرج الجهد في ظل ظروف الحمل المتغيرة. يساهم كل مكون في تشغيل المحول بشكل مستقر وفعال.

أنواع الزيوت العازلة المستخدمة في المحولات الكهربائية

توفر الزيوت المختلفة خصائص أداء فريدة في أنظمة المحولات. ولا يزال الزيت المعدني مستخدمًا على نطاق واسع نظرًا لفعاليته من حيث التكلفة وخصائصه العازلة المستقرة. أما الزيوت الاصطناعية فتتميز بمقاومة أفضل للأكسدة وعمر تشغيلي أطول. توفر سوائل الإستر الطبيعية بدائل قابلة للتحلل البيولوجي وصديقة للبيئة. توفر السوائل القائمة على السيليكون استقرارًا حراريًا عاليًا في الظروف القاسية. يعتمد الاختيار على درجة حرارة التشغيل ومتطلبات السلامة واللوائح البيئية. يقوم المهندسون بتقييم اللزوجة ونقطة الاشتعال والقوة العازلة بعناية. يؤدي الاختيار الصحيح للزيت إلى تحسين الموثوقية وتقليل تكرار الصيانة في أنظمة محولات الطاقة المملوءة بالزيت.

تطبيقات محولات الطاقة المملوءة بالزيت في شبكات نقل الطاقة عالية الجهد

تعتمد محطات توليد الطاقة على محولات الطاقة المغمورة بالزيت لعمليات رفع الجهد. وتستخدم شبكات النقل هذه الأنظمة لنقل الطاقة لمسافات طويلة. حيث يدعم محول الطاقة المغمور بالزيت بجهد 220 كيلو فولت خطوط النقل عالية السعة. وتتعامل هذه الأنظمة مع الأحمال الكبيرة عبر الشبكات الإقليمية والوطنية. وتعتمد شركات المرافق العامة عليها لضمان استقرار الجهد وكفاءة التشغيل. كما تستفيد المناطق الصناعية من موثوقية إمدادات الجهد العالي. ويضمن التكامل السليم الحد الأدنى من فقدان الطاقة أثناء النقل لمسافات طويلة.

تطبيقات محولات الطاقة المملوءة بالزيت في شبكات التوزيع الإقليمية

تعتمد محطات التوزيع على أنظمة محولات الطاقة المغمورة بالزيت لخفض الجهد الكهربائي. ويعمل محول الطاقة المغمور بالزيت بجهد 110 كيلو فولت بفعالية في مراحل النقل المتوسطة. وتقوم هذه الأنظمة بتزويد المدن والصناعات والمناطق التجارية بالطاقة. ويضمن استقرار الجهد الناتج التشغيل الآمن للمعدات الكهربائية. وتعتمد البنية التحتية الحضرية على إمداد مستمر بالطاقة من هذه المحولات. كما أن تصميمها يضمن الموثوقية في ظروف الأحمال المتغيرة. وتتحسن كفاءة التوزيع باختيار المحولات المناسبة.

مقارنة بين المحولات المملوءة بالزيت والمحولات الجافة

الاختلافات الرئيسية في الأداء واختيار التطبيقات

تُظهر أنظمة محولات الطاقة المملوءة بالزيت أداءً أفضل في بيئات الجهد العالي والبيئات الخارجية. أما المحولات الجافة فتناسب التركيبات الداخلية التي تخضع لمتطلبات صارمة في مجال السلامة من الحرائق. وتظل كفاءة التبريد أعلى في التصميمات التي تعتمد على الزيت عند التعرض لأحمال ثقيلة. وتختلف متطلبات الصيانة بشكل كبير بين هذين النوعين من المحولات. كما تختلف تكلفة التركيب باختلاف احتياجات السلامة والبنية التحتية. ويقوم المهندسون بتقييم الظروف البيئية قبل اختيار أنواع المحولات. ويخدم كل تصميم متطلبات تشغيلية محددة في الأنظمة الكهربائية.

اعتبارات التركيب والصيانة لضمان التشغيل على المدى الطويل

يضمن التركيب السليم الأداء الأمثل والسلامة التشغيلية. ويجب أن يأخذ اختيار الموقع في الاعتبار عوامل التهوية ودرجة الحرارة وسهولة الوصول. كما تتطلب جودة الزيت إجراء اختبارات دورية للكشف عن الرطوبة أو التلوث. ويكشف تحليل الغازات المذابة عن العلامات المبكرة للأعطال الداخلية. وتساعد عمليات الفحص الروتينية على منع الأعطال غير المتوقعة للمعدات في الأنظمة الحيوية. وتوفر أجهزة الحماية الحماية ضد حالات الحمل الزائد وقصر الدائرة. ويقوم فنيون ماهرون بأعمال الصيانة وفقًا لمعايير الصناعة. كما أن الصيانة الوقائية تطيل من عمر المحولات وتقلل من المخاطر التشغيلية في أنظمة محولات الطاقة المملوءة بالزيت.

المعايير الرئيسية التي تحكم تصميم المحولات وسلامتها

تحدد المعايير الدولية متطلبات الأداء والسلامة للمحولات. وتحدد معايير اللجنة الكهروتقنية الدولية (IEC) متطلبات العزل وإجراءات الاختبار ومعايير الكفاءة. أما إرشادات معهد مهندسي الكهرباء والإلكترونيات (IEEE) فتحدد ممارسات التصميم والحدود التشغيلية. ويجب أن تستوفي جودة الزيت معايير صارمة فيما يتعلق بالخصائص العازلة والاستقرار الكيميائي. ويضمن الامتثال لهذه المعايير الموثوقية في مشاريع البنية التحتية للطاقة العالمية. كما تدعم الشهادات الاندماج الآمن في شبكات الكهرباء الوطنية. ويتبع المصنعون هذه المعايير للحفاظ على اتساق المنتجات. ويؤدي الالتزام باللوائح التنظيمية إلى تقليل المخاطر وتحسين الموثوقية التشغيلية.

القيم التصنيفية للمحولات ومعايير اختيارها من أجل تصميم فعال لشبكات الطاقة

تحدد القيم التصنيفية للمحولات سعة الجهد والحدود التشغيلية في أنظمة الطاقة. وتتطلب مستويات الجهد الأعلى عزلًا معززًا وآليات تبريد متطورة. ويعتمد الاختيار على متطلبات الحمل وتكوين الشبكة والظروف البيئية. ويقوم المهندسون بتقييم الكفاءة وعوامل التكلفة والموثوقية على المدى الطويل بعناية. يضمن الاختيار الصحيح للقدرة أداءً مستقرًا عبر مختلف التطبيقات الكهربائية. يقلل الحجم الدقيق من فقدان الطاقة ويحسن كفاءة النظام بشكل عام. كما تقلل القدرات المتوافقة جيدًا من الضغط الحراري على المكونات الداخلية. تعمل خيارات التصميم المتوازنة على إطالة عمر المعدات والحفاظ على سلامة التشغيل المستمرة.

مقارنة إضافية لأداء التبريد والعزل

رؤى حول الأداء استنادًا إلى تصميم أنظمة التبريد والعزل

يؤثر تصميم أنظمة التبريد والعزل بشكل مباشر على كفاءة المحولات وموثوقيتها. توفر الأنظمة التي تعتمد على الزيت قدرة فائقة على تبديد الحرارة في ظل الأحمال الثقيلة المستمرة. أما التصميمات المبردة بالهواء فتقدم مزايا في البيئات الداخلية المعرضة لخطر الحريق. ويجب على المهندسين مراعاة المخاطر البيئية ومتطلبات الصيانة بعناية. ويقلل التبريد الفعال بشكل كبير من الشيخوخة الحرارية لمواد العزل. كما يضمن العزل المناسب استقرار أداء الجهد الكهربائي ويمنع حدوث الأعطال الكهربائية. وتساهم قرارات التصميم المتوازنة في تحسين متانة النظام بشكل عام وسلامة التشغيل.

قائمة مراجعة الصيانة لضمان موثوقية المحولات المملوءة بالزيت

• إجراء اختبارات منتظمة لجودة الزيت وتحليل الغازات المذابة
• افحص البطانات والموانع للتأكد من عدم وجود تسرب أو تلف
• مراقبة درجة الحرارة وحالة الحمولة بشكل مستمر
• قم بتنظيف مشعات التبريد للحفاظ على كفاءة تبديد الحرارة
• تحقق من أنظمة الحماية وأجهزة الإنذار بانتظام

استراتيجيات صيانة عملية لضمان الأداء المستمر

تضمن الصيانة الدورية التشغيل المستقر وتمنع حدوث أعطال غير متوقعة. ويوفر تحليل الزيت معلومات مفيدة عن حالة المحولات الداخلية. كما تساعد مراقبة درجة الحرارة على الكشف المبكر عن أي سلوك تشغيلي غير طبيعي. ويؤدي التنظيف والفحص إلى تحسين كفاءة التبريد والسلامة. وتقلل الاستراتيجيات الوقائية من فترات التعطل وتكاليف الصيانة بشكل كبير. وتعتمد شركات المرافق العامة على برامج صيانة منظمة لضمان الموثوقية. كما أن اتباع ممارسات متسقة يعزز من العمر الافتراضي للمحولات واستقرار التشغيل في أنظمة محولات الطاقة المملوءة بالزيت.

الأسئلة الشائعة

ما هي الوظيفة الرئيسية للزيت العازل في المحولات؟

يؤدي الزيت العازل وظيفتين أساسيتين داخل أنظمة المحولات. فهو يوفر العزل الكهربائي بين المكونات المزودة بالتيار والأجزاء المؤرضة. ويمنع هذا العزل حدوث انهيار عازل في ظل ظروف الجهد العالي. بالإضافة إلى ذلك، يعمل الزيت على نقل الحرارة بعيدًا عن القلب والملفات بكفاءة. وتقلل إدارة الحرارة من مخاطر ارتفاع درجة الحرارة وفشل العزل. كما يحد الزيت من التفريغ الجزئي ويقلل من آثار الأكسدة. وتضمن جودة الزيت المناسبة أداءً مستقرًا على المدى الطويل. ويقوم المهندسون بمراقبة حالة الزيت من خلال تحليل الغازات المذابة واختبار الرطوبة. وتحسن الصيانة المنتظمة السلامة التشغيلية وتطيل عمر المحول بشكل كبير.
