ما هي المواصفات الأساسية للمحولات التي يجب معرفتها؟
-
اكتشف مواصفات المحولات، لمساعدتك في مقارنة الأنواع والسعات المخصصة للتطبيقات المثبتة على أعمدة، والمثبتة على قواعد، وتلك المستخدمة في المحطات الفرعية.
مواصفات المحولات كجزء من قرارات المشاريع الفعلية. فكل تصنيف ينطوي على توازن مختلف بين الجهد والمقاومة وارتفاع درجة الحرارة والقوة الميكانيكية. وتدعم الوحدات ذات الأعمدة خطوط الكهرباء الريفية، بينما تدعم الوحدات المثبتة على قاعدة التجهيزات المركبة على مستوى الأرض، وتدعم الوحدات المخصصة للمحطات الفرعية الأحمال الأكبر. تدعم الوحدات الشمسية شبكات الطاقة الموزعة. تحدد السعة الخسائر والهامش الحراري وحجم الزيت. يؤثر الاختيار على موثوقية النظام والتكلفة على المدى الطويل. يتتبع مهندسو الطاقة كل عامل لأن المحولات تؤثر على الأداء في ظل الطلب اليومي ودورات الأحمال الموسمية ومتطلبات الحماية. تحدد فئة العزل القوة العازلة. تحدد فئة التبريد إدارة الحرارة. تحدد تكوين اللفات سلوك الشبكة. كل تصنيف ينطوي على مجموعة مختلفة من المفاضلات.
مواصفات المحولات من أجل التخطيط الفعال للسعة والتركيب
تُوجه مواصفات المحولات تخطيط السعة. وتتميز الوحدات المثبتة على أعمدة بأحجامها الصغيرة. بينما توفر الوحدات المثبتة على قواعد علبة حماية آمنة. وتتميز وحدات المحطات الفرعية بتنوع أكبر في الأحمال. وتدعم المحولات الشمسية شبكات الطاقة المتجددة من خلال توفير جهد كهربائي مستقر. وتحدد بيئة التشغيل مستوى العلبة ونمط التبريد. يحدد حجم الزيت الأداء الحراري. تحدد المعاوقة سلوك الأعطال. يضمن التكوين الجيد التشغيل المستقر تحت أحمال الذروة. توثق الأقسام التالية كيفية توافق كل نوع من أنواع المحولات مع تصنيفه وطريقة تركيبه. تعرض جداول البيانات التكوينات النموذجية التي تعكس الممارسات الصناعية الحالية.
الأنواع الشائعة لتركيبات المحولات

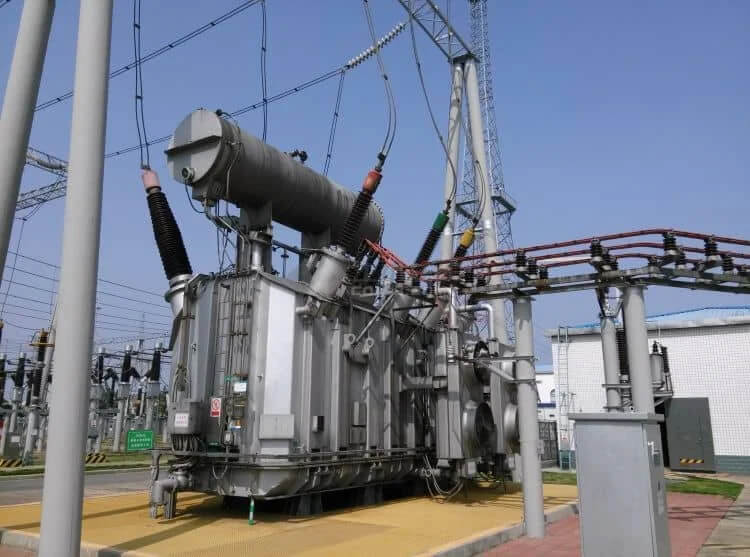

تتولى المحولات المثبتة على أعمدة إدارة أحمال التوزيع الأصغر حجمًا. ويتناسب شكلها مع خطوط الكهرباء الريفية حيث تكون المساحة المتاحة محدودة. يظل حجم الزيت متواضعًا، وتظل قيم المعاوقة منخفضة. توفر المحولات المثبتة على قاعدة حاويات آمنة للأماكن العامة. وهي تدعم الشبكات المؤرضة وتخدم الحرم الجامعي والمراكز التجارية والمجمعات الصناعية. تتعامل وحدات المحطات الفرعية مع مجموعات أحمال أوسع نطاقًا. وهي تتطلب متانة أعلى وأداء جهد كهربائي مستقر. تقع المحولات الشمسية بالقرب من مصفوفات الطاقة المتجددة. غالبًا ما تؤدي التوافقيات إلى حدود حرارية أكثر صرامة. تتمتع اللفات بعزل مستقر لدعم درجات الحرارة المحيطة المرتفعة. تؤثر مواصفات المحولات على كل شكل من هذه الأشكال.
خيارات تركيب المحولات: السلامة والمرونة والأداء

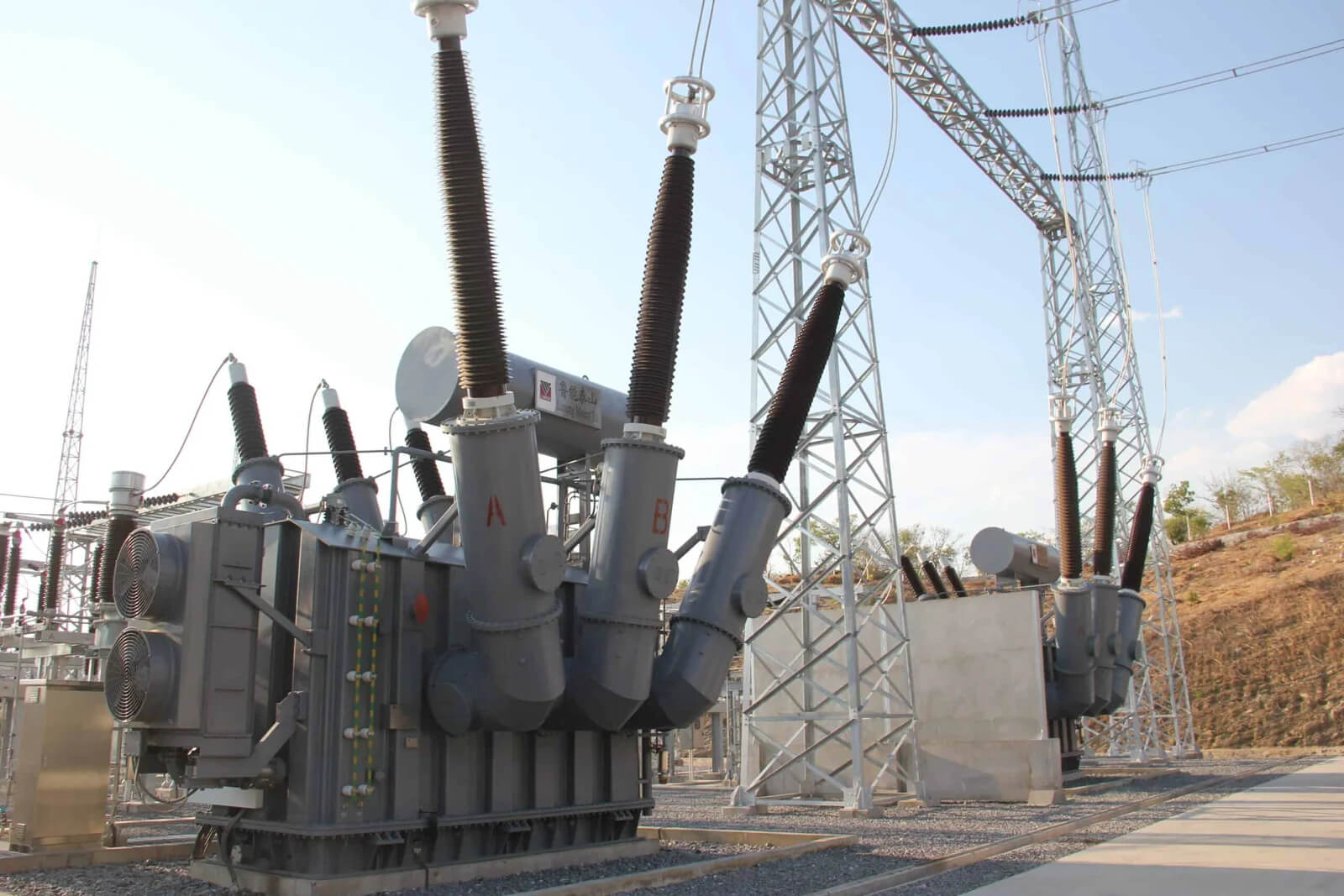

تحتوي الوحدات المثبتة على قاعدة على أغلفة محكمة الإغلاق. ويحمي الغلاف المكونات التي تمر بها التيار الكهربائي. وتتيح وحدات المحطات الفرعية الوصول الآمن أثناء الاختبار. وتتعامل الوحدات الشمسية مع تقلبات الجهد الناتجة عن توليد الطاقة من مصادر متجددة. ويتوافق كل خيار مع طريقة تأريض مختلفة. ويتم تحديد السعة المحددة وفقًا لملف الحمل. وتظل المعاوقة عاملاً حاسمًا لأنها تحد من تيارات الأعطال. ويؤثر نوع الزيت وطريقة التبريد على التحكم الحراري. ويجب أن يتوافق كل جهاز مع قواعد السلامة والمعايير الوطنية. ويغطي هذا القسم التركيبات الموجودة في شبكات التوزيع الحديثة. وتعكس مواصفاتها الاستقرار والمرونة التشغيلية.
مواصفات محول 50 كيلو فولت أمبير
مواصفات محول 50 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | كفاءة الطاقة | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13800V | 120-240 فولت | 2.40% | ANSI C57.12 | 100L | 320 كيلوغرامًا |
يدعم هذا التصنيف المحولات الصغيرة. ويظل حجم الزيت متواضعًا. كما تظل المعاوقة قريبة من 2%. ويدعم تصميم الجهد الأحمال قصيرة المدى. وتتوافق الكفاءة مع معايير ANSI. وتظل مواصفات المحولات لهذا الحجم ثابتة في العديد من المناطق. ويقلل القلب المضغوط من الخسائر الشاردة. ويتحمل ترتيب اللفات الأحمال المنزلية والخفيفة. ويستخدم المهندسون هذه الوحدات في الدورات التي يمكن التنبؤ بها. كما يساعد حجم الزيت في التحكم في درجة الحرارة أثناء ذروة الحمل.
مواصفات محول أحادي الطور بقدرة 50 كيلو فولت أمبير مركب على قاعدة
| H.V. | L.V. | المقاومة | نظام التبريد | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 12470 ي/7200 | 240/120 | 2.00% | أونان | 180 كيلوغرامًا | 560 كيلوغرامًا |
تزيد العلب المثبتة على قاعدة من الوزن، مع اتباع طريقة التبريد الخاصة بشركة ONAN. وتضمن زيادة حجم الزيت حماية العلبة المغلقة. صُممت هذه العلبة للاستخدام في الأماكن العامة، وتوفر أمانًا ماديًا أكبر وحماية من العوامل الجوية. يتم ضبط مستويات المعاوقة لدعم الشبكات المتوازنة. تتكامل هذه الوحدة بسهولة مع الكابلات تحت الأرض، وهي مثالية للحرم الجامعي والبيئات متعددة الاستخدامات. يتم تعديل مواصفات المحولات لتلائم متطلبات العلبة الأكبر حجمًا.
محولات بقدرة 100 كيلو فولت أمبير
مواصفات محول 100 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | كفاءة الطاقة | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 14400/24940 ي* 16000/27600 ي | 347/600Y | 2.40% | ANSI C57.12 | 165L | 660 كيلوغرامًا |
تدعم هذه السعة الأحمال التجارية الصغيرة. وتزداد سعة الزيت مع زيادة حجم القلب. وتدعم الفولتية المتوازنة الخدمات ثلاثية الطور. ويتوافق عزل اللفات مع القواعد الوطنية. وتبقى الاستجابة الحرارية ثابتة بفضل هامش الزيت هذا. وتساعد مواصفات المحولات لهذه السعة على الحفاظ على الموثوقية في البيئات ذات الدورات المتوقعة. كما يدعم نطاق الجهد الخدمات التي تشمل عدة مبانٍ.
مواصفات محول أحادي الطور مركب على قاعدة بقدرة 100 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | كفاءة الطاقة | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 34500/19920 | 240/120 | 2.00% | معيار كفاءة وزارة الطاقة | 255 كيلوغرامًا | 750 كيلوغرامًا |
يزيد حجم الزيت بسبب التصميم المغلق. تعمل أغطية القاعدة على تحسين التحكم في الوصول. تتوافق الكفاءة مع قواعد وزارة الطاقة الأمريكية. يتحمل القلب تيارًا أوليًا معتدلًا. تحافظ المعاوقة على تيار العطل ضمن الحدود الآمنة. يزداد الوزن مع زيادة سماكة الفولاذ. يناسب هذا التصميم مغذيات الكابلات تحت الأرض. تختلف مواصفات المحولات باختلاف أنماط التأريض وأطوال الكابلات.
محولات بقدرة 150 كيلو فولت أمبير
مواصفات محول مركب على قاعدة بقدرة 150 كيلو فولت أمبير
| H.V. | L.V. | رقم المرجع الخاص بالشركة المصنعة | كفاءة الطاقة | BIL | طريقة التبريد |
|---|---|---|---|---|---|
| 14400 | 600GrdY 347 | CSA C227.4-06 | 99.20% | 95/30 كيلوفولت | أونان |
تم تصميم هذا التصنيف للمواقع التجارية الكبيرة، حيث يسمح ارتفاع مستوى الجهد (BIL) باستخدام خطوط تغذية أطول. ويقوم نظام التزييت بإدارة الدورات الحرارية بفعالية، مما يضمن أداءً ثابتًا. وتعد الشبكة المزودة بتوصيلات أرضية خيارًا مثاليًا للمجمعات التجارية، كما تم تحسين نمط التوزيع لتحقيق التوازن بين الأحمال. ويوفر نظام القواعد الحماية لكل من العاملين والجمهور. وفي هذا الحجم، يجب أن تتوافق مواصفات المحولات مع المعايير الوطنية الأكثر صرامة.
محولات بقدرة 200 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | جهد التيار الكهربائي العالي | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13800 | 380GrdY/220 | 4.00% | ±2 × 2.5% | 500 كيلوغرام | 2000 كجم |
يضفي هذا التصنيف مرونة في التوزيع. وترتفع سعة الزيت بشكل كبير. كما أن الوزن يتناسب مع القلب الثقيل. وترتفع المعاوقة للحد من الأعطال. وتعتمد الشبكات ذات الأحمال المتنوعة على هذه المواصفات. وتدعم نطاقات التوزيع التغيرات الموسمية. وتؤكد مواصفات المحولات الواردة هنا على الموثوقية.
محولات بقدرة 250 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | معيار الاختبار | فئة العزل | طريقة التبريد |
|---|---|---|---|---|---|
| 24.94 كيلو فولت | 0.277 كيلو فولت | 3.29% | ANSI C57.12.20 | أ | أونان |
مواصفات محول أحادي الطور مركب على قاعدة بقدرة 250 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | درجة حرارة التشغيل | BIL | المقاومة |
|---|---|---|---|---|---|
| 27/16 كيلو فولت | 120/240 فولت | KNAN | من -50 درجة مئوية إلى +40 درجة مئوية | 125/30 كيلو فولت | 2.50% |
تعمل هذه الوحدات في مناخات متنوعة. وقد يشمل التبريد نظام KNAN. ويتيح النطاق الواسع لدرجات الحرارة استخدامها في المواقع الخارجية. كما يتناسب معدل التيار العابر (BIL) مع مخاطر ارتفاع التيار العابر الأعلى. وتظل المعاوقة منخفضة. وتتغير مواصفات المحولات لتتناسب مع الظروف البيئية القاسية.
مواصفات محول 315 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | طريقة التبريد | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 11 كيلو فولت | 0.4 كيلو فولت | 4.00% | أونان | 395 كيلوغرامًا | 1390 كجم |
تناسب هذه السعة الأحمال الصناعية أو التجارية المجمعة. ويتحمل الزيت دورات التشغيل الطويلة. كما تتوافق المعاوقة مع مسارات الكابلات القصيرة. ويلائم تصميم الجهد شبكات التوزيع النموذجية. وتوفر كتلة اللب تنظيمًا ثابتًا. وتتميز مواصفات المحولات في هذه السعة بحدود ضيقة.
مواصفات محول 400 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | طريقة التبريد | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 11 كيلو فولت | 0.416 كيلوفولت | 4.00% | أونان | 255 كيلوغرامًا | 1350 كجم |
يدعم هذا التصنيف المناطق متعددة الاستخدامات الأكبر حجماً. ويظل حجم استهلاك النفط معتدلاً. كما تظل المعاوقة عند مستويات فعالة. ويتم توزيع التيار الكهربائي في المناطق المركزية بشكل سلس. وغالباً ما تختار شبكات الطاقة هذا التصنيف لمجمعات الخدمات التي تظل الأحمال فيها مستقرة. وتضمن مواصفات المحولات استقراراً يمكن التنبؤ به في الجهد الكهربائي.
محولات الطاقة متوسطة القدرة
مواصفات محول 500 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | المقاومة | قياسي | ارتفاع درجة الحرارة |
|---|---|---|---|---|---|
| 12000 دلتا | 480 ي/277 | أونان | 5.75% | IEEE C57.12.00 12.90/12.34 | 65 درجة مئوية |
مواصفات محول طاقة بقدرة 500 كيلو فولت أمبير
| H.V. | L.V. | مجموعة فيكتور | المقاومة | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 27.6 كيلو فولت | 480 درجة ي/277 فولت | Dyn1 | 4.75% | 550L | 2250 كجم |
تدعم هذه التصنيفات المواقع الصناعية ذات الاستخدام المعتدل. وتحدد مجموعات المتجهات سلوك المراحل. ويزداد حجم الزيت في الدورات الأطول. وتضمن المعايير الحماية الحرارية. وتتعامل المعاوقة مع ظروف الأعطال القاسية. وتركز مواصفات المحولات على استمرارية الخدمة الآمنة.
مواصفات محول 630 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | المقاومة | قياسي | ارتفاع درجة الحرارة |
|---|---|---|---|---|---|
| 20 كيلو فولت | 0.4 كيلو فولت | أونان | 5.50% | IEC60076 | 65 درجة مئوية |
مواصفات محول 750 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | BIL | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 4160V | 480 درجة ي/277 فولت | KNAN | 30/60 كيلو فولت | 540 كيلوغرامًا | 2800 كجم |
مواصفات محول مركب على منصة متحركة بقدرة 750 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | المقاومة | BIL | الوزن الإجمالي |
|---|---|---|---|---|---|
| 12.47 كيلو فولت | 480 ي/277 | OA/FA | 7.00% | 95/30 كيلوفولت | 6954 كجم |
تُستخدم هذه المحولات في تزويد المجموعات الصناعية بالطاقة. وتتيح الهياكل المنزلة سهولة التنقل. كما تسمح أنظمة الزيت بتشغيلها لفترات طويلة. وترتفع المعاوقة مع زيادة حجم النوى. ويتوافق الارتفاع الحراري مع المعايير المعمول بها. وتُعد مواصفات المحولات دليلاً لموثوقية الطاقة الصناعية.
محولات بقدرة 1000 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | BIL | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 12.47 كيلو فولت | 480Y | 5.75% | 95/30 كيلوفولت | 650 كيلوغرامًا | 3235 كجم |
| H.V. | L.V. | نظام التبريد | المقاومة | BIL | الوزن الإجمالي |
|---|---|---|---|---|---|
| 12 كيلو فولت | 480 ي/277 | OA/FA | 5.55% | 95/30 كيلوفولت | 5790 كجم |
تتناسب هذه الفئة مع المنشآت الكبيرة. وتضمن المراكز الثقيلة استقرار الجهد الكهربائي. كما تدعم BIL استخدام خطوط التغذية الطويلة. ويختلف التبريد باختلاف دورات التشغيل. وتعكس مواصفات المحولات احتياجات الصناعات الثقيلة.
مواصفات محول 1250 كيلو فولت أمبير
| H.V. | L.V. | كفاءة الطاقة | لا توجد خسائر في الحمل | خسائر الحمل | الوزن الإجمالي |
|---|---|---|---|---|---|
| 25 كيلو فولت | 0.416 كيلوفولت | 99.21% | 1950W | 13100W | 4000 كجم |
هذا التصنيف مناسب للمحطات الفرعية الصغيرة. وتضمن الكفاءة العالية انخفاض الفاقد. كما يدعم التصميم دورات التشغيل الطويلة. وتشكل هذه الوحدة الحد الأعلى لنطاق التوزيع المتوسط. وتركز مواصفات المحولات هنا على الحدود الحرارية الصارمة.
قائمة بالاعتبارات الشائعة لتقييمات الفئة المتوسطة
-
مستوى المعاوقة للحماية المستقرة
-
فئة العزل لحماية الأجهزة من التيار الزائد
-
حجم الزيت عند درجة حرارة محددة
-
وضع التبريد للدورات الطويلة
يؤثر اختيار هذه العوامل على الموثوقية على المدى الطويل. وتضمن مواصفات المحولات ذات المستويات المتوسطة التشغيل المتحكم فيه مع مجموعات الأحمال المتنوعة. وتعتمد الشبكات التي تضم أنواعًا متنوعة من المباني على السلوك الحراري المستقر. وتشكل أنظمة الزيت وفئات العزل جزءًا أساسيًا من هذه التصاميم. كما يؤثر نمو الأحمال على إعدادات المفاتيح. ويقوم المشغلون بمتابعة كل معلمة لضمان سلامة شبكات التوزيع.
الأسئلة الشائعة
لماذا تحتاج المحولات ذات الأحجام المختلفة إلى قيم مقاومة مختلفة؟
تؤثر المعاوقة على أداء تيار العطل. يتميز كل حجم من المحولات بهندسة قلب وتصميم لفات فريدة. تؤثر هذه العناصر على السلوك المغناطيسي أثناء حدوث الدوائر القصيرة. تؤدي المعاوقة المنخفضة إلى زيادة تيار العطل. أما المعاوقة العالية فتقلل من تأثير العطل ولكنها تزيد من انخفاض الجهد. يجب أن يحقق كل تصنيف توازنًا بين هذه العوامل لضمان التشغيل الآمن. غالبًا ما تستخدم خطوط التغذية الريفية قيمًا منخفضة لأن مستويات العطل تظل متواضعة. أما الشبكات الكثيفة ذات المصادر القوية في المنبع فتتطلب معاوقة أعلى للحد من الأضرار. يقوم المهندسون بمقارنة هذه القيم بمنحنيات حماية النظام. تتضمن مواصفات المحولات هذه الحدود بحيث يعمل الجهاز بأمان في الظروف القاسية.
لماذا يزداد حجم الزيت بشكل كبير في التصميمات المثبتة على قاعدة؟
تستخدم وحدات المحولات المثبتة على قواعد أغلفة فولاذية محكمة الإغلاق. وتتطلب هذه الأغلفة كمية أكبر من الزيت للتحكم في درجة الحرارة الداخلية، حيث تحد الأغلفة من تدفق الهواء الطبيعي. كما أن زيادة كتلة الزيت تؤخر ارتفاع درجة الحرارة خلال دورات التشغيل الطويلة. أما وحدات المحولات المثبتة على أعمدة في المناطق الريفية فتحتاج إلى كمية أقل من الزيت لأنها تطلق الحرارة مباشرة في الهواء الطلق. تواجه وحدات الوسادة الحضرية ظروفًا أكثر صعوبة. كما يدعم الزيت قوة العزل. تخلق الوحدات الأكبر حجمًا مجالات مغناطيسية أقوى تؤدي إلى تسخين اللفات بشكل أسرع. تتوافق مواصفات المحولات مع مستويات الزيت والطلب الحراري. يحدد المهندسون حجم الزيت بعناية لتجنب التقادم المبكر. يطيل خزان الزيت الأكبر عمر الوحدة في ظل دورات التشغيل المكثفة.
كيف يؤثر معدل التمدد الحراري (BIL) على متانة المحولات؟
يحدد مؤشر BIL قدرة العزل على تحمل الصواعق والاندفاعات الكهربائية الناتجة عن التبديل. فكلما ارتفع هذا المؤشر، زادت قدرة العزل على تحمل الارتفاعات المفاجئة في الجهد. وغالبًا ما تتعرض المحطات الفرعية لمستويات أعلى من الاندفاعات الكهربائية. كما تواجه خطوط التغذية الريفية ذروات جهد ناتجة عن العواصف. أما الشبكات الحضرية فتتطلب حماية مستقرة من الاندفاعات الكهربائية بالقرب من الكابلات تحت الأرض. وتتطلب كل فئة جهد هامشًا مناسبًا لمؤشر BIL. ويؤثر هيكل العزل ونوع الزيت والمسافة بين اللفات في تحديد هذه القيمة. وتُدرج مواصفات المحولات مؤشر BIL لأن قدرة العزل على تحمل الاندفاعات الكهربائية تحدد متانة الجهاز على المدى الطويل. يؤدي عدم التوافق إلى تقليل عمر الجهاز. يضمن الاختيار الصحيح لـ BIL استمرار الخدمة.
