ما المقصود بتصنيف محولات ONAN/ONAF واختيار الطاقة؟
-
فهم تصنيف المحولات، ومراحل التبريد ONAN/ONAF، وحساب الكيلو فولت أمبير (kVA)، والقواعد الأساسية لاختيار المحول المناسب.
1. ما هو تصنيف المحولات؟
يحدد تصنيف المحولات الحد الأقصى للحمل الذي يمكن للوحدة تحمله في ظل ظروف درجة حرارة مستقرة. ويعكس هذا التصنيف مستوى الحرارة الذي يمكن للملفات والعزل تحمله أثناء تشغيل الجهاز بكامل طاقته. كما يوجه المستخدمين لاختيار المعدات المناسبة في كل من شبكات التوزيع والشبكات الصناعية الكبيرة. ترتفع الحرارة مع زيادة الحمل، وتحد هذه الحرارة من حدود الأداء لكل تصميم. يساعد التصنيف المستخدمين على تجنب حالات الحمل الزائد التي تقصر من عمر العزل. كما يدعم مخططي الشبكات الذين يتعين عليهم مواءمة العرض والطلب في العديد من ظروف التشغيل. تظهر القيمة بوحدة kVA أو MVA لأن كلا التنسيقين يتتبعان إجمالي الطاقة الظاهرية. تحافظ هذه الطريقة على استقرار التصنيف حتى عند تغير معامل القدرة بسبب سلوك النظام. كما توفر للمصممين طريقة موحدة لمقارنة النماذج والأحجام المختلفة.
2. كيف تختار القدرة الاسمية للمحول؟
يتطلب اختيار التصنيف الصحيح تحليل الحمل المستهدف ونطاق الارتفاع المفاجئ في التيار ودرجة الحرارة المحيطة. يجب أن يعمل التصميم بحمل يتراوح بين 70% و85% تقريبًا أثناء الاستخدام العادي لضمان إطالة العمر التشغيلي. تؤدي درجات الحرارة المحيطة المرتفعة إلى تقليل التبخر الحراري وزيادة الضغط الداخلي. يساعد التصنيف الآمن الوحدة على الحفاظ على خدمة مستقرة حتى أثناء ذروات الحمل الموسمية. تؤثر ظروف الجهد وقواعد الشبكة المحلية أيضًا على الاختيار لأنها تغير متطلبات العزل. يجب أن يدعم التصنيف أيضًا تحمل الطفرة قصيرة المدى لأن العديد من الأنظمة تشغل المحركات أو الضواغط. تنتج هذه الأحمال ارتفاعات حادة تتطلب سعة حرارية قوية.
محول التوزيع
تعمل محولات التوزيع بالقرب من نقاط الاستهلاك النهائية، ويجب أن توفر خرجًا ثابتًا بجهد منخفض إلى متوسط في ظل دورات تشغيل مستمرة. ويستخدم المصممون قيم كيلو فولت أمبير (kVA) تتوافق مع أنماط الاستهلاك اليومية. غالبًا ما تظهر القيم التصنيفية مثل 25 كيلو فولت أمبير و50 كيلو فولت أمبير و100 كيلو فولت أمبير في المناطق السكنية. يجب أن تتحمل هذه الوحدات العوامل البيئية مثل الرطوبة والغبار والصدمات الحرارية. كما تحتاج أيضًا إلى تنظيم مستقر للجهد الكهربائي لأن الانخفاضات الطفيفة تؤثر على الأجهزة الإلكترونية للمستخدمين. توفر القيمة التصنيفية الصحيحة للنظام توزيعًا أكثر سلاسة للجهد الكهربائي وخسارة أقل أثناء التشغيل اليومي لفترات طويلة.

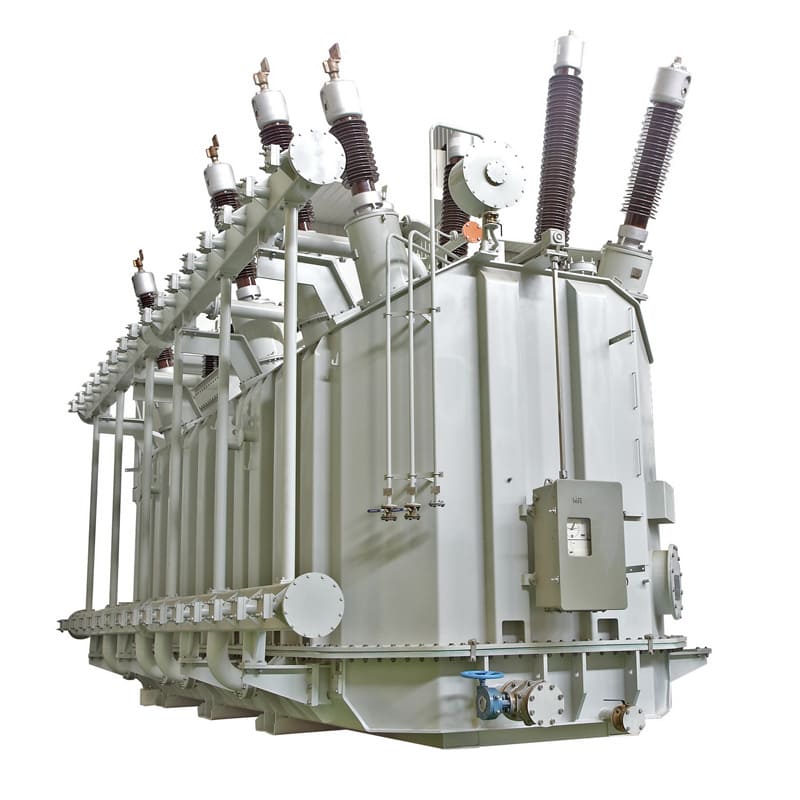

محول طاقة كبير
تدعم محولات الطاقة الكبيرة عمليات النقل بكميات كبيرة ويجب أن تتوافق مع نطاقات إخراج واسعة. وتشمل تصميماتها عزلًا أقوى، ومسافات أمان أكبر، وأنظمة تبريد متطورة. وعادةً ما تصل القيم الاسمية لهذه المحولات إلى عدة ميغا فولت أمبير أو عشرات الميغا فولت أمبير. وتزود هذه الوحدات خطوط الصناعات الثقيلة، وشبكات الطاقة المتجددة، أو ممرات نقل الطاقة العامة. ويحمي تحديد القيمة الاسمية الصحيحة المعدات من ارتفاع درجة الحرارة أثناء دورات التشغيل الطويلة. كما تدعم القيمة الصحيحة استقرار الشبكة أثناء عمليات التبديل، أو الأعطال، أو التغيرات الموسمية في الأحمال.

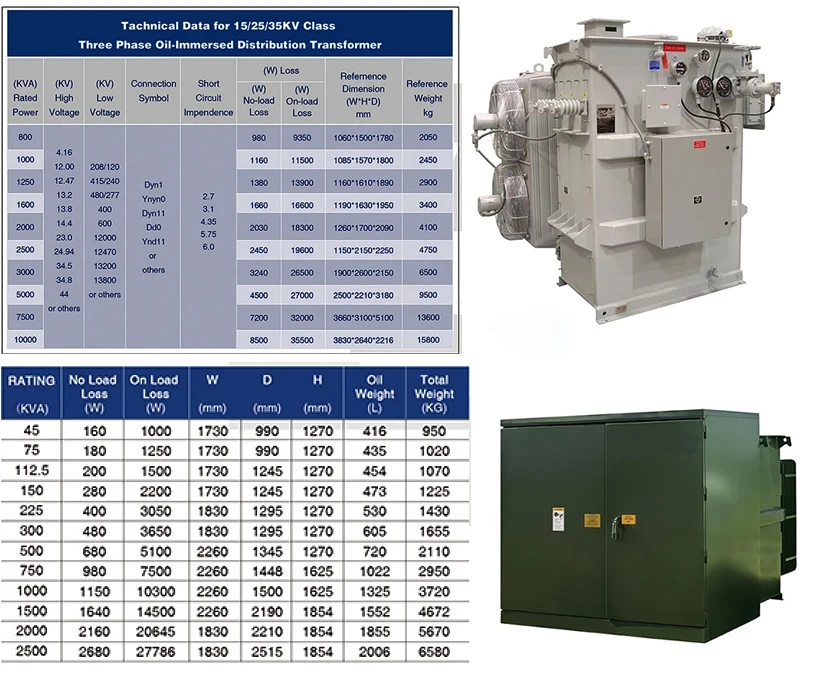

3. جدول تصنيفات المحولات
| نوع المحول | التقييم النموذجي | فئة الجهد |
|---|---|---|
| التوزيع | 25–500 كيلو فولت أمبير | ≤34.5 كيلو فولت |
| طاقة متوسطة | 500 كيلو فولت أمبير – 5 ميغا فولت أمبير | ≤69 كيلو فولت |
| طاقة كبيرة | 5–500 ميجا فولت أمبير | 69 كيلو فولت أو أكثر |
ملخص جدول تصنيفات المحولات
يوضح الرسم البياني أعلاه نطاقات التصنيف لمجموعات المحولات الرئيسية. وتدعم كل مجموعة نقطة مختلفة في السلسلة الكهربائية. وتُعد هذه النطاقات دليلاً للمهندسين الذين يتعين عليهم تحديد مستويات الحمل عبر عدة نقاط في الشبكة. كما أن فئة الجهد الكهربائي مهمة أيضًا لأن تصميم العزل يتغير باختلاف النطاقات. ويضمن الرجوع إلى الرسم البياني الصحيح تجنب عدم التوافق بين أحجام الموصلات وخارجية المحولات. كما أنه يحافظ على الخسائر ضمن النطاق المستهدف للتشغيل على المدى الطويل.
4. ما هي القوة المقدرة لمحول ONAN ONAF؟
تصف هيكلية تصنيف ONAN و ONAF مراحل التبريد داخل الوحدات المغمورة بالزيت. تعتمد تقنية ONAN على الدوران الطبيعي للزيت وتدفق الهواء الطبيعي. وتنتقل الحرارة عبر دورات الحمل الحراري الطبيعي داخل الخزان. أما تقنية ONAF فتستخدم الهواء القسري لتعزيز التبريد عند ارتفاع الحمل. وتقوم كلتا الطريقتين بالتحكم في درجة الحرارة، لكن تقنية ONAF توفر أداءً أعلى.
قدرة محول ONAN
يعكس نظام ONAN المرحلة الأولى من التبريد. حيث يتحرك الزيت بفعل الحمل الحراري الطبيعي، وتتدفق الحرارة إلى الخارج في ظل ظروف الهواء المحيط. ويدعم هذا التصميم الاستخدام المستقر في ظل الأحمال اليومية العادية. كما أنه يقلل من الضوضاء نظرًا لعدم تشغيل أي مراوح قسرية خلال هذه المرحلة.
تصنيف محولات ONAF
تضيف ONAF مراوح تبريد قسري. يستمر الزيت في الدوران بشكل طبيعي، لكن المراوح تدفع الهواء عبر ريش المبرد. ويؤدي ذلك إلى زيادة التبريد وتعزيز السعة التصنيفية. كما أنه يدعم الأحمال الطارئة، حيث يمكن للوحدة تحمل فترات قصيرة من ارتفاع الخرج.
تصنيف محولات OFAF
تضيف تقنية OFAF مضخات تعمل على دفع تدفق الزيت عبر المبردات. ويدعم هذا التصميم قيم MVA أعلى بكثير. كما أنه يقلل من درجات الحرارة في النقاط الساخنة في ظل الاستخدام الصناعي المكثف.
محول طاقة كيرون 44 كيلو فولت، 5/6.667 ميجا فولت أمبير، من طراز ONAN ONAF
| المعلمة | القيمة |
|---|---|
| مستوى الجهد | 44 كيلو فولت |
| تصنيف أونان | 5 MVA |
| تصنيف ONAF | 6.667 MVA |
| نوع التبريد | أونان/أوناف |
ملخص مرحلة التبريد في كيرون
يوضح الجدول كيفية تأثير مراحل التبريد على تصنيف الطراز الواحد. تزيد مرحلة ONAF من الحمل المسموح به لأن الهواء القسري يزيل الحرارة بسرعة أكبر. وتساعد هذه التركيبة التبريدية المستخدمين الذين يحتاجون إلى خدمة مستقرة خلال فترات ذروة الحمل. كما أنها تدعم مخططي الشبكات الذين يتعاملون مع الضغوط الموسمية وحالات التحويل الطارئة.
5. لماذا تُقاس قدرة المحولات بالكيلو فولت أمبير (kVA) وليس بالكيلو واط (kW)؟
تتعامل المحولات مع الجهد والتيار، لكنها لا تحدد معامل القدرة. يعتمد معامل القدرة على الحمل المتصل بالجانب الثانوي. ويوفر استخدام وحدة kVA تصنيفًا ثابتًا لا يتأثر بسلوك الحمل. تساعد هذه الطريقة المصممين على حساب خسائر النحاس وخسائر القلب. كما توفر للمشغلين مرجعًا واضحًا عندما يواجهون ظروف حمل متغيرة بسبب المحركات أو أنظمة العاكسات. في حين أن التصنيف بالكيلوواط (kW) يتغير مع تغير معامل القدرة، يظل التصنيف بالكيلو فولت أمبير (kVA) ثابتًا في جميع أنماط الحمل، مما يسهل عملية المقارنة.
6. كيف يمكن معرفة القوة الكهربائية للمحول بالكيلو فولت أمبير (kVA)؟
يظهر تصنيف kVA على اللوحة التعريفية لكل طراز. وتجمع هذه القيمة بين الجهد والتيار عبر اللفات. يجب على المشغلين قراءة القيم الأولية والثانوية على حد سواء، لأن كل جانب يحمل مستوى جهد فريدًا. كما تدرج الشركات المصنعة مراحل التبريد على اللوحة التعريفية، لأن كل مرحلة تدعم تصنيفًا مختلفًا. يجب على المستخدمين مراجعة جميع المراحل قبل ضبط مستويات الحمل. وتساعد هذه المراجعة على تجنب الحمل الزائد في ظل الاستخدام الموسمي المكثف.
7. كيف يتم حساب القدرة المقننة للمحول بالكيلو فولت أمبير (kVA)؟
يستند تصنيف الكيلو فولت أمبير إلى معادلات الطاقة الأساسية. وتقارن هذه المعادلات بين الجهد والتيار في ظل ظروف محددة.
صيغة حساب كفا أحادي الطور
الصيغة:
S(kVA) = (V × I) / 1000
صيغة حساب القدرة الكهربائية ثلاثية الطور بالكيلو فولت أمبير
الصيغة:
S(kVA) = (√3 × V × I) / 1000
| نوع المرحلة | الجهد الكهربائي | الحالي | القدرة الناتجة بالكيلو فولت أمبير |
|---|---|---|---|
| أحادي الطور | 240 V | 100 A | 24 كيلو فولت أمبير |
| ثلاثي الأطوار | 480 V | 50 A | 41.6 كيلو فولت أمبير |
ملخص حساب الكيلو فولت أمبير
يوضح الجدول كيفية ترابط الجهد والتيار لتحديد القيمة التصنيفية النهائية. تدعم التصميمات أحادية الطور الشبكات السكنية البسيطة، بينما تدعم الوحدات ثلاثية الطور الأحمال الصناعية الثقيلة. ويساعد الاستخدام الصحيح للصيغ المشغلين على التحقق من حدود النظام، كما يمنع ارتفاع درجة الحرارة الزائد خلال دورات ذروة الطلب.
8. ما هي القيم القياسية للمحولات؟
تستخدم العديد من المناطق المقاييس القياسية للكيلو فولت أمبير (kVA) والميغا فولت أمبير (MVA) لضمان التوافق. وتساعد هذه المعايير الشركات المصنعة على مواءمة تصاميمها مع قواعد شركات الكهرباء. كما تساعد مخططي الشبكات على توزيع الأحمال بشكل متساوٍ. كما أن اتباع نمط موحد يسهل عملية الاستبدال عندما تصل الوحدة إلى نهاية عمرها الافتراضي.
معيار تصنيف محولات التيار المتردد للمحولات أحادية الطور
| مستوى MVA | الاستخدام النموذجي |
|---|---|
| 1–5 ميجا فولت أمبير | الصناعات الصغيرة |
| 5–20 ميجا فولت أمبير | دعم شبكي متوسط |
| 20–100 ميجا فولت أمبير | شبكة توزيع الكهرباء |
ملخص معايير تصنيف المحولات
تتيح مستويات التصنيف القياسية التكامل السلس عبر مناطق الشبكة. وتساعد الأرقام الموحدة المصنعين على الحفاظ على مسافات أمان موحدة في التصميم. كما يدعم هذا الهيكل التخطيط طويل الأجل للتوسعات وتحديثات المعدات.
9. ما هي قدرة المحول 11 كيلو فولت؟
توجد أنظمة 11 كيلو فولت في شبكات التوزيع المحلية. وتدعم هذه الأنظمة كلاً من الأحمال الصناعية الصغيرة والمناطق التجارية. ويعتمد التصنيف على تصميم المراحل وطريقة التبريد. كما يؤثر الطلب على الأحمال في الاختيار النهائي، حيث تواجه بعض المناطق ذروات موسمية أعلى.
النوع أحادي الطور
تُستخدم الوحدات أحادية الطور بجهد 11 كيلو فولت في المناطق الريفية أو ذات الكثافة السكانية المنخفضة. وتتراوح قدراتها بين 25 كيلو فولت أمبير و250 كيلو فولت أمبير. ويجب أن تكون هذه الوحدات قادرة على دعم الخطوط الطويلة المعرضة لانخفاض الجهد. وتساعد القدرة المناسبة على تقليل الفاقد في مسارات التوزيع الطويلة.
النموذج ثلاثي المراحل
تدعم الطرز ثلاثية الطور بجهد 11 كيلو فولت المنشآت التجارية والمجمعات الصناعية. تبدأ السعات من 100 كيلو فولت أمبير وتصل إلى 2.5 ميجا فولت أمبير. وتعتمد السعة على كثافة حمل المحرك وسلوكه عند حدوث طفرات الجهد. وتضمن السعة الصحيحة استقرار الجهد أثناء دورات التشغيل.
10. كيف يمكنني معرفة ما إذا كان المحول مصنّفًا بوحدة كيلو فولت أمبير (kVA)؟
تحتوي كل وحدة معتمدة على لوحة بيانات توضح قدرتها بالكيلو فولت أمبير. تتضمن اللوحة تفاصيل أساسية مثل الجهد الكهربائي، والتيار، ونوع التبريد، والمقاومة، والتردد. وتضمن هذه اللوحة الامتثال لمعايير الصناعة، كما تساعد الفنيين في تركيب النظام وصيانته. وتوفر هذه المواصفات للمخططين وسيلة مباشرة للتحقق مما إذا كان الطراز مناسبًا للمنطقة المستهدفة.
11. ما مدى كفاءة المحول بالضبط؟
تتمتع المحولات الحديثة بكفاءة عالية بفضل استخدامها لمواد محسّنة في صناعة القلب وهياكل متطورة للملفات. وترتفع الكفاءة عندما تظل الخسائر منخفضة في جميع مستويات الحمل. وتنتج الخسائر النحاسية عن التيار المار عبر الملفات، بينما تنتج الخسائر في القلب عن مغنطة القلب الفولاذي. ويؤثر هذان العاملان على الكفاءة النهائية. وتتطلب القيم التصنيفية الأعلى تصميمات أقوى للقلب تضمن الحفاظ على الاستقرار أثناء التشغيل لفترات طويلة.
12. كيف يمكن زيادة كفاءة المحولات وقيمتها الاسمية؟
يمكن للمهندسين زيادة الكفاءة باستخدام فولاذ أساسي أفضل وموصلات أكثر سمكًا. كما تساهم أنظمة التبريد في تحسين الأداء لأنها تتحكم في درجات الحرارة المرتفعة في النقاط الساخنة. ويمكن للمشغلين زيادة الكفاءة عن طريق تقليل التوافقيات وتحسين جهد النظام. ويقلل الجهد المستقر من الضغط على اللفات. كما تساهم الوصلات النظيفة في تحقيق كفاءة أعلى لأنها تقلل من ارتفاع درجة حرارة الوصلات. وتساعد الصيانة الدورية في الحفاظ على الأجزاء في حالة جيدة وحماية العزل من التلف.
قائمة بالطرق الرئيسية لزيادة الكفاءة
-
تحسين جودة المواد الأساسية
-
استخدم موصلات نحاسية أو ألومنيومية أكثر سمكًا
-
تحسين أنظمة التبريد
-
تقليل التشويه التوافقي
ملخص تحسين الكفاءة
تُظهر القائمة الطرق الأساسية التي تزيد من عمر النظام وتقلل من الخسارة الإجمالية. وتساهم المواد الأفضل جودةً في زيادة هامش الأداء خلال دورات التحميل الطويلة. كما أن تحسين التبريد يساعد على استقرار درجة الحرارة وحماية العزل. ويؤدي تقليل التوافقيات إلى الحفاظ على استقرار التيار وتقليل الحرارة في النقاط الحساسة.
13. ما الفرق بين تصنيفات kVA أحادية الطور وثلاثية الطور؟
تدعم القيم المقننة أحادية الطور الشبكات البسيطة والأحمال الإجمالية المنخفضة. أما القيم المقننة ثلاثية الطور فتدعم الأحمال الأثقل لأن مجموعات الملفات الثلاث تتقاسم التيار بالتساوي. ويؤدي هذا التصميم إلى زيادة السعة الحرارية وتحقيق أداء أعلى بالكيلو فولت أمبير (kVA). كما يوفر جهدًا أكثر استقرارًا لأن الطاقة ثلاثية الطور تحافظ على استقرار أشكال الموجات. ويعتمد اختيار القيمة المقننة الصحيحة على نوع الحمل وحجم الشبكة الكهربائية.
14. لماذا تختار محول التحكم الذكي من Kerun؟
تنتج شركة Kerun حلولًا متطورة للمحولات مع التركيز بشكل كبير على استقرار الخرج وعمر التشغيل الطويل. وتشمل التصميمات أنظمة عزل عالية الجودة، وفولاذًا عالي الجودة لللب، وهياكل تبريد فعالة. كما تقدم Kerun خيارات تصنيف مرنة تدعم شبكات التوزيع والشبكات الصناعية على حد سواء. وتخضع عملية التصنيع لمراقبة صارمة للجودة في كل مرحلة. وتساعد هذه العملية المستخدمين على التشغيل بمخاطر أقل وهامش أمان أعلى. كما توفر Kerun دعمًا فنيًا قويًا لتلبية احتياجات التصنيف المخصصة وتطبيقات الشبكات المتطورة.
الأسئلة الشائعة
1. كيف يمكنني اختيار القوة الكهربائية الصحيحة بالكيلو فولت أمبير (kVA) لتركيب جديد؟
يجب أن تتوافق القوة المقننة بالكيلو فولت أمبير (kVA) مع الحمل المتوقع ونطاق درجة الحرارة المحيطة. ويحقق النظام الذي يعمل بنسبة تتراوح بين 70% و85% من قيمته المقننة أداءً أفضل على المدى الطويل. كما تؤثر الظروف الموسمية على الاختيار، حيث ترتفع الحرارة مع زيادة التيار الكهربائي. وتدعم أنظمة التبريد القوية القوى المقننة الأعلى ودورات الخدمة الأطول. وتعد الأحمال المفاجئة عاملاً مهمًا لأنها تنتج ارتفاعات حادة في درجة الحرارة، خاصة في الضواغط أو المحركات. وتضمن القوة المقننة الصحيحة حماية العزل، وتثبيت الجهد الكهربائي، والحفاظ على جودة الخدمة لسنوات عديدة.
2. لماذا يرتفع التصنيف عندما ينتقل المحول من نظام التبريد ONAN إلى نظام التبريد ONAF؟
تضيف مرحلة ONAF تدفقًا قسريًا للهواء عبر مراوح خارجية. تعمل هذه المراوح على زيادة التبريد من ريش المبرد وتثبيت درجة حرارة الزيت حتى في ظل الأحمال العالية. أما الحمل الحراري الطبيعي في وضع ONAN فيحد من انتقال الحرارة لأنه يعتمد على حركة بطيئة للزيت. ويؤدي تدفق الهواء القسري إلى تغيير حدود الحمل الآمن وتوسيعها. تدعم مرحلة ONAF كفا (kVA) أعلى لأن الحرارة تخرج من النظام بسرعة أكبر. تساعد هذه البنية الشبكات الصناعية التي تواجه دورات ارتفاعات شديدة أو فترات ذروة طويلة. كما يحمي هذا التغيير عزل الملفات من النقاط الساخنة الضارة.
3. كيف يمكنني التأكد من أن المحول يعمل ضمن الحدود الآمنة المحددة له؟
يجب عليك مراقبة ارتفاع درجة الحرارة ومستوى الزيت وحالة نظام التبريد ونسبة الحمل. تُظهر قراءات درجة الحرارة ما إذا كانت الحرارة الداخلية لا تزال ضمن الحدود المسموح بها. ويشير مستوى الزيت إلى ما إذا كان نظام التبريد يعمل وفقًا للتصميم. أما نسبة الحمل فتؤكد ما إذا كان النظام يقترب من حدوده الحرارية. كما تشتمل الوحدات الحديثة على مستشعرات تتابع درجات حرارة اللفات. وتساعد قراءات هذه المستشعرات في الكشف عن المشكلات في مرحلة مبكرة قبل أن تتفاقم وتؤدي إلى أعطال. وتساعد الفحوصات المنتظمة في الحفاظ على استقرار النظام ومنع حالات الحمل الزائد التي تقصر من عمر العزل.
