كيفية اختيار مواصفات محولات الطاقة المتوسطة/الكبيرة؟
-
تعرف على المواصفات الأساسية لمحولات الطاقة لتتمكن من اختيار المحولات ذات السعة المتوسطة إلى الكبيرة والجهد العالي بثقة.
تحدد مواصفات محولات الطاقة معايير الأنظمة ذات السعة المتوسطة والكبيرة. ويؤثر كل تصنيف على قدرة تحمل الحمل والكفاءة واستقرار الجهد. وتختلف عوازل وتبريد محولات التوزيع التي تقل سعتها عن 1000 كيلو فولت أمبير عن تلك المستخدمة في تصميمات الجهد المتوسط. وتناسب محولات المحطات الفرعية الصغيرة أو المثبتة على قاعدة شبكات الحرم الجامعي أو التجارية أو الصناعية الخفيفة. تخدم الوحدات ذات MVA الأعلى المحطات الفرعية أو الصناعات الثقيلة. تؤثر فئة الجهد على BIL وحجم الزيت والتركيب الميكانيكي. تحدد المعاوقة مستويات تيار العطل. تحدد فئة التبريد الحدود الحرارية. يراقب المهندسون كل معلمة لضمان التشغيل المستقر تحت الحمل الأقصى والتغيرات الموسمية. يتطلب الاختيار الانتباه إلى العزل ومجموعات المتجهات وإدارة الزيت. كما يؤثر التعرض البيئي على خيارات التصميم. تحدد معايير السلامة والقوانين الوطنية الهوامش الهيكلية والحرارية.

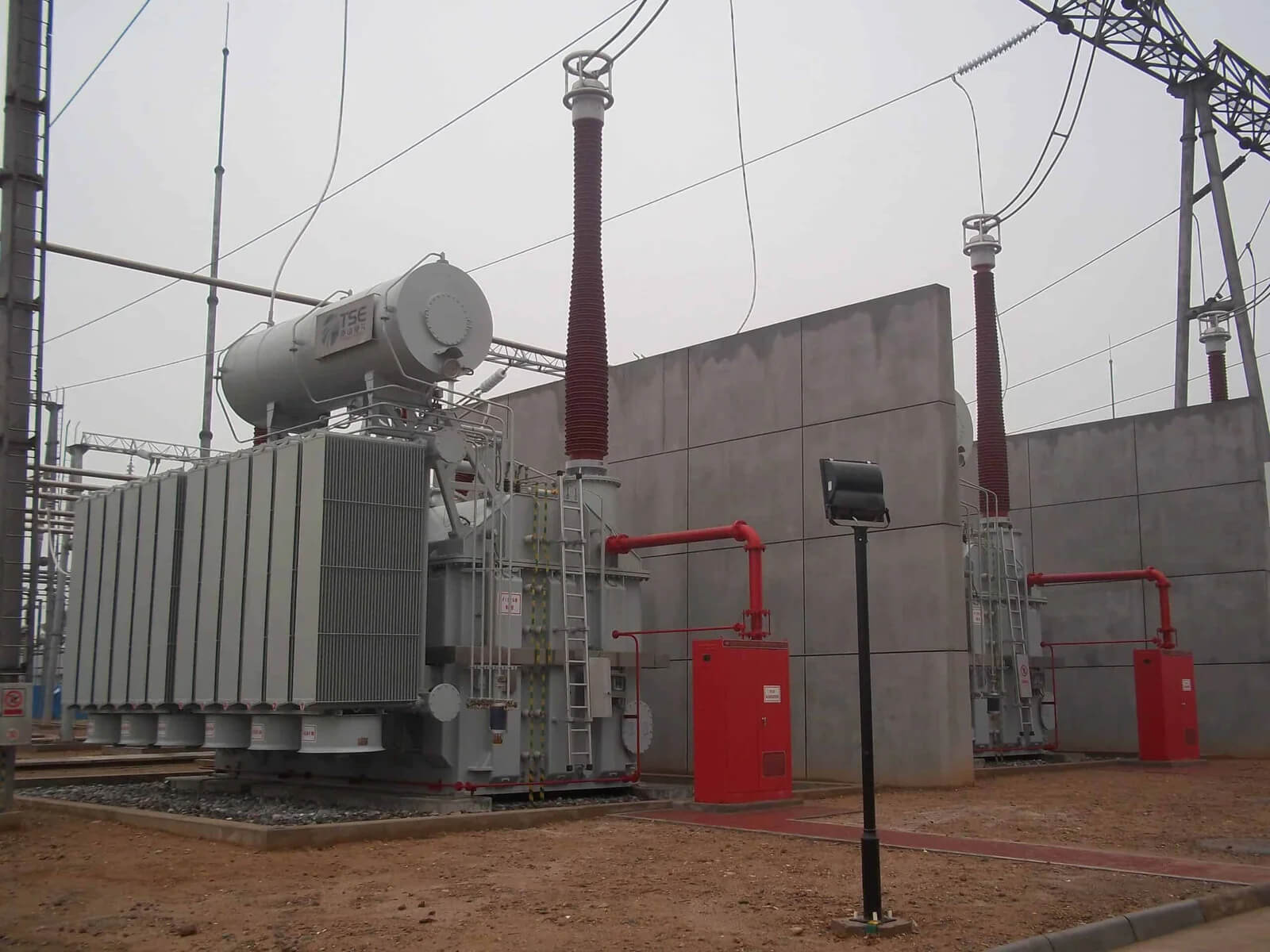

اختلافات تصميم المحولات واعتبارات الأداء
تتبع المحولات المتوسطة والكبيرة تصميمات يمكن التنبؤ بها، لكنها تختلف حسب نوع التركيب والعزل ومستوى الجهد. تتيح الوحدات المركبة على قاعدة تركيبًا عامًا أكثر أمانًا. تتعامل المحطات الفرعية الصغيرة مع عدة مغذيات. قد تكون الوحدات ذات السعة الأعلى من نوع الزيت أو الجاف. تحدد معايير الكفاءة، مثل DOE أو ANSI، الخسائر المسموح بها. تضمن المعاوقة التنسيق المناسب مع أجهزة الحماية. تتطلب التصميمات المملوءة بالزيت مراقبة دقيقة للحجم ودرجة الحرارة. تؤثر ملامح الحمل على الحجم. تحدد مواصفات المحولات العمر التشغيلي المتوقع في ظل ظروف التشغيل المستمر والحمل الزائد.
محولات التوزيع والمحطات الفرعية ذات السعة الكبيرة
مواصفات محول بقدرة 1500 كيلو فولت أمبير
| H.V. | L.V. | كفاءة الطاقة | لا توجد خسائر في الحمل | خسائر الحمل | الوزن الإجمالي |
|---|---|---|---|---|---|
| 25 كيلو فولت | 0.416 كيلوفولت | 99.21% | 1950W | 13100W | 4000 كجم |
مواصفات محول طاقة لمحطة فرعية صغيرة بقدرة 1500 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | قياسي | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13.8 كيلو فولت | 0.48 كيلو فولت | 5.52% | CSA C88 و C802.3 | 1080L | 4200 كجم |
يُستخدم هذا التصنيف في المحطات الفرعية الصغيرة. يزداد حجم الزيت للتحكم في درجة الحرارة أثناء التشغيل المستمر. تعمل المعاوقة على الحد من تيارات الأعطال. وتدعم الكفاءة دورات الخدمة التي يمكن التنبؤ بها. وتضمن الإصدارات المثبتة على قاعدة أمان المناطق العامة. توفر مواصفات المحولات التشغيل الآمن في ظل تغيرات الحمل. وتدمج تصميمات المحطات الفرعية عدة مغذيات بجهد كهربائي مستقر. ويضمن اختيار مجموعة المتجهات التوافق الصحيح بين الأطوار وتقاسم الحمل. ويعتمد تخطيط الصيانة على هذه المواصفات لضمان الموثوقية على المدى الطويل.
مواصفات محول 1600 كيلو فولت أمبير
| H.V. | L.V. | نظام التبريد | المقاومة | لا يوجد فقدان للحمل | عند فقدان الحمل |
|---|---|---|---|---|---|
| 11 كيلو فولت | 0.208 كيلو فولت | أونان | 4-5% | 1640W | 14500W |
تُستخدم هذه الوحدات في المنشآت الصناعية متوسطة الحجم. ويضمن التبريد استجابة حرارية مستقرة. كما أن المعاوقة مناسبة لحماية الشبكة. وتبقى الخسائر ضمن الحدود القياسية. وتوفر مواصفات المحولات الخاصة بهذا التصنيف قدرة معروفة على تحمل الأحمال وكفاءة عالية. وتحافظ النوى المملوءة بالزيت على الاستقرار الحراري خلال الدورات المتكررة. وتُسترشد خيارات العزل والتركيب بالحدود البيئية.
مواصفات محول بقدرة 2000 كيلو فولت أمبير
| H.V. | L.V. | لا توجد خسائر في الحمل | خسائر الحمل | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13.8 كيلو فولت | 0.6 كيلو فولت | 2230W | 18100W | 1385L | 5000 كجم |
مواصفات محول محطة فرعية صغيرة بقدرة 2000 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | طريقة التبريد | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13.8 كيلو فولت | 480V | 7.00% | أونان/أوناف | 3150 رطلاً | 13000 رطل |
تدعم هذه المحولات مراكز التوزيع الكبيرة. ويتيح حجم الزيت وطرق التبريد تلبية الطلب في أوقات الذروة. وتضمن المعاوقة التنسيق بين أجهزة الحماية. كما تضمن التصميمات المثبتة على قواعد حماية المناطق العامة. وتدعم المحطات الفرعية الصغيرة العديد من خطوط التغذية بجهد كهربائي مستقر. وتحدد مواصفات المحولات التشغيل الآمن في ظل دورات الحمل العالية. ويعكس الوزن الأثقل تصميمات قوية للقلب والملفات.
مواصفات محول مركب على قاعدة بقدرة 2500 كيلو فولت أمبير
| H.V. | L.V. | المقاومة | طريقة التبريد | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 13.8 كيلو فولت | 415 فولت - 240 فولت | 5.70% | أونان | 1450L | 6300 كجم |
مواصفات محول طاقة ثلاثي الأطوار بقدرة 2500 كيلو فولت أمبير
| H.V. | L.V. | الكفاءة | خسائر الحمل | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 24.94 كيلو فولت | 480 درجة ي/277 فولت | 99.37% | 18100W | 1220 كجم | 5450 كجم |
تدعم هذه المحولات مراكز التوزيع الكبيرة. ويتيح حجم الزيت وطرق التبريد تلبية الطلب في أوقات الذروة. وتضمن المعاوقة التنسيق بين أجهزة الحماية. كما تضمن التصميمات المثبتة على قواعد حماية المناطق العامة. وتدعم المحطات الفرعية الصغيرة العديد من خطوط التغذية بجهد كهربائي مستقر. وتحدد مواصفات المحولات التشغيل الآمن في ظل دورات الحمل العالية. ويعكس الوزن الأثقل تصميمات قوية للقلب والملفات.

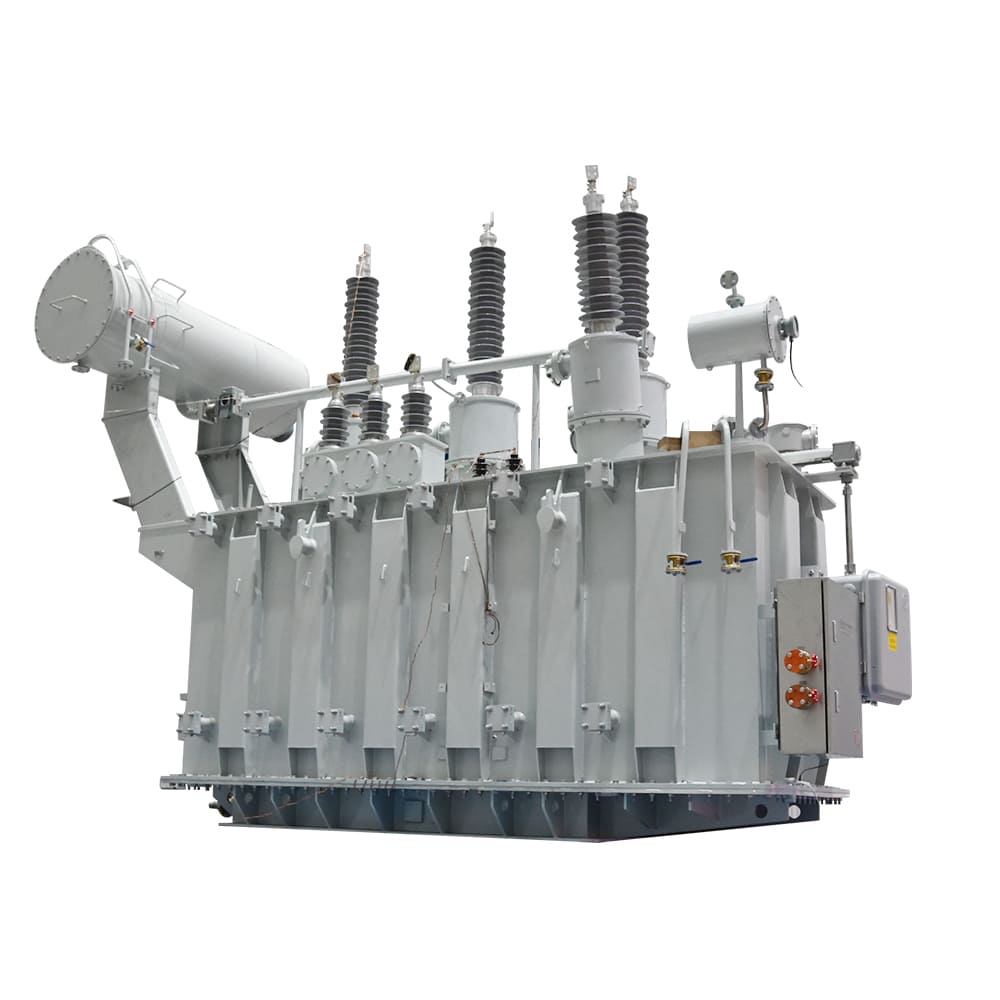

مواصفات المحولات ذات مستوى MVA
مواصفات محول مركب على قاعدة بقدرة 10 ميجا فولت أمبير
| H.V. | L.V. | مجموعة فيكتور | BIL | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 24900GrdY | 600V | Dyn1 | 125/30 كيلو فولت | 3000L | 16000 كجم |
مواصفات محول طاقة بقدرة 10 ميجا فولت أمبير
| H.V. | L.V. | مجموعة فيكتور | المعيار المطبق | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 25 كيلو فولت | 4.16 كيلو فولت | Ynd1 | CSA C88-16 | 2850L | 14000 كجم |
تُستخدم هذه الوحدات في المحطات الفرعية المتوسطة. يعمل نظام اختيار المجموعات المتجهة على مواءمة التوافق الطوري. ويقوم حجم الزيت بتنظيم الحرارة أثناء الأحمال الصناعية الثقيلة. كما يوفر نظام BIL الحماية من اندفاعات التيار الناتجة عن عمليات التبديل والبرق. وتضمن مواصفات المحولات الامتثال للمعايير وتوفير خدمة طويلة الأمد.
مواصفات محول بقدرة 20 ميجا فولت أمبير
| H.V. | L.V. | BIL | المعيار المطبق | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 24.9 كيلو فولت | 13.8 كيلو فولت | 150/95 كيلو فولت | IEEE C57.12.00 | 15980 كجم | 61460 كجم |
يتولى هذا المحول مهام التوزيع الإقليمي. وتوفر تقنية BIL الحماية من الطفرات الشديدة في التيار. كما يعمل حجم الزيت على تنظيم الحمل الحراري. وتضمن المعايير التشغيل الآمن. وتعد مواصفات المحولات عاملاً حاسماً في تخطيط شبكات المرافق العامة. ويشير الوزن إلى حجم القلب وسعة اللفات. وتؤثر دورات الحمل على جداول الصيانة
مواصفات محول بقدرة 25 ميجا فولت أمبير
| H.V. | L.V. | BIL | المعيار المطبق | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 132 كيلو فولت | 25 كيلو فولت | 150/95 كيلو فولت | EN 50329/AS 60076 | 17000 كجم | 51000 كجم |
تُستخدم هذه الوحدات في المحطات الفرعية الكبيرة في المناطق الحضرية أو الصناعية. ويُعد استقرار الجهد الكهربائي أمرًا بالغ الأهمية. كما توفر مقاومة التيار الزائد (BIL) الحماية ضد الطفرات الكهربائية. ويُستخدم التبريد بالزيت للتعامل مع الأحمال طويلة الأمد. وتضمن مواصفات المحولات موثوقية الشبكة. ويُشير الوزن إلى متانة العزل والقلب.
مواصفات محول بقدرة 40 ميجا فولت أمبير
| H.V. | L.V. | طريقة التبريد | المعيار المطبق | موضع التثبيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 138 كيلو فولت | 24.9 كيلو فولت | أونان/أوناف/أوناف | IEEE C57.12.00 | التثبيت الجانبي | 58000 كجم |
صُممت هذه المحولات التي تبلغ سعتها 40 ميجا فولت أمبير للاستخدام في المحطات الفرعية الإقليمية أو الحضرية. ويضمن التبريد بالزيت الاستقرار الحراري في ظل الأحمال الثقيلة. كما تتيح أوضاع التبريد ONAN/ONAF مرونة في التشغيل. ويؤثر وضع التركيب على تخطيط التركيب وإمكانية الوصول لأغراض الصيانة. وتحدد مواصفات المحولات حدود الأداء ومستويات التفاوت المسموح بها في الخسائر. ويجب أن يتوافق تنظيم الجهد والعزل مع معايير الجهد العالي.
مواصفات محول بقدرة 50 ميجا فولت أمبير
| H.V. | L.V. | خسائر الحمل | خسائر الحمل | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 34.5 كيلو فولت | 13.8 كيلو فولت/7.97 كيلو فولت | 30000W | 187800W | 15000 كجم | 62500 كجم |
تتولى المحولات التي تبلغ قدرتها 50 ميجا فولت أمبير إدارة شبكات التوزيع الصناعية والحضرية الكبيرة. وقد صُممت سعة الزيت والعزل الهندسيين لضمان موثوقية عالية. وتؤثر خسائر التشغيل على الكفاءة. وتضمن مواصفات المحولات التشغيل المستمر في أوقات ذروة الطلب. ويعكس الوزن هيكل القلب والملفات الضخم. كما يحافظ تصميم BIL وفئة الجهد على سلامة الشبكة.
مواصفات محول بقدرة 100 ميجا فولت أمبير
| H.V. | L.V. | لا توجد خسائر في الحمل | خسائر الحمل | المقاومة | مجموعة المتجهات |
|---|---|---|---|---|---|
| 115 كيلوفولت | 34.5 كيلو فولت | 90000W | 250000W | 12.80% | YNd11 |
تخدم هذه المحولات محطات فرعية ضخمة ووصلات الربط بين الشبكات. وقد تم تحسين خسائر "بدون حمل" و"تحت الحمل" لتحقيق أقصى قدر من الكفاءة. وتدعم المعاوقة التنسيق مع أجهزة الحماية. وتضمن المجموعة المتجهة YNd11 التوافق الصحيح بين الأطوار. وتتيح مواصفات المحولات التشغيل الآمن على المدى الطويل في ظل الأحمال الصناعية وأحمال المرافق العامة الثقيلة. ويعتمد جدول الصيانة على خصائص الخسائر ودورات الحمل التشغيلية.
مواصفات محول 11 كيلو فولت
| التقييم | L.V. | لا توجد خسائر في الحمل | خسائر الحمل | حجم الزيت | الوزن الإجمالي |
|---|---|---|---|---|---|
| 75 كيلو فولت أمبير | 240/480/415/480Y/600Y/347 | 180W | 1250W | 120 كيلوغرامًا | 645 كيلوغرامًا |
| 112.5 كيلو فولت أمبير | - | 200W | 1500W | 138 كيلوغرامًا | 729 كيلوغرامًا |
| 150 كيلو فولت أمبير | - | 280W | 2200W | 201 كيلوغرام | 989 كيلوغرامًا |
| 225 كيلو فولت أمبير | - | 400W | 3050W | 230 كيلوغرامًا | 1195 كجم |
| 300 كيلو فولت أمبير | - | 480W | 3650W | 260 كيلوغرامًا | 1415 كجم |
| 500 كيلو فولت أمبير | - | 680W | 5100W | 325 كيلوغرامًا | 1905 كجم |
| 750 كيلو فولت أمبير | - | 980W | 7500W | 535 كيلوغرامًا | 2755 كجم |
| 1000 كيلو فولت أمبير | - | 1150W | 10300W | 650 كيلوغرامًا | 3235 كجم |
| 1500 كيلو فولت أمبير | - | 1640W | 14500W | 748 كيلوغرامًا | 5835 كجم |
| 2000 كيلو فولت أمبير | - | 2160W | 20645W | 950 كيلوغرامًا | 6430 كجم |
| 2500 كيلو فولت أمبير | - | 2680W | 27786W | 1020 كجم | 8865 كجم |
تُستخدم محولات التيار الكهربائي هذه ذات الجهد 11 كيلو فولت على نطاق واسع في شبكات التوزيع. وتكون خسائر التشغيل بدون حمل وأثناء الحمل ضئيلة للغاية للحفاظ على كفاءة عالية. وتُعد مواصفات المحولات دليلاً لسلامة التشغيل وإدارة الحرارة. ويشير حجم الزيت ووزنه إلى نظام التبريد والتصميم الهيكلي. وتغطي القيم التصنيفية محطات التوزيع الصغيرة والمتوسطة. وتُفيد بيانات الخسائر المهندسين بشأن كفاءة الطاقة وتخطيط الأحمال.
مواصفات المحولات ذات الجهد 33 كيلو فولت
| التقييم | L.V. | لا توجد خسائر في الحمل | خسائر الحمل | المقاومة | الوزن الإجمالي |
|---|---|---|---|---|---|
| 800 كيلو فولت أمبير | 208/120، 415/240، 480/277، 400، 600، 12000، 12470، 13200، 13800 أو غيرها | 980W | 9350W | 2.7٪، 3.1٪، 4.35٪، 5.75٪، 6٪ | 2050 كجم |
| 1000 كيلو فولت أمبير | - | 1160W | 11500W | - | 2450 كجم |
| 1250 كيلو فولت أمبير | - | 1380W | 13900W | - | 2900 كجم |
| 1600 كيلو فولت أمبير | - | 1660W | 16600W | - | 3400 كجم |
| 2000 كيلو فولت أمبير | - | 2030W | 18300W | - | 4100 كجم |
| 2500 كيلو فولت أمبير | - | 2450W | 19600W | - | 4750 كجم |
| 3000 كيلو فولت أمبير | - | 3240W | 26500W | - | 6500 كجم |
| 5000 كيلو فولت أمبير | - | 4500W | 27000W | - | 9500 كجم |
| 7500 كيلو فولت أمبير | - | 7200W | 32000W | - | 13600 كجم |
| 10000 كيلو فولت أمبير | - | 8500W | 35500W | - | 15800 كجم |
تغطي المحولات ذات الجهد 33 كيلو فولت توزيع الجهد العالي لشبكات الصناعة والمرافق الكبيرة. وتبقى الخسائر ضمن المعايير الدولية. ويعكس الوزن وحجم الزيت مستوى العزل وإدارة الحرارة. وتسمح مواصفات المحولات بالتشغيل الموثوق على المدى الطويل تحت الأحمال الثقيلة. كما تدعم المعاوقة تنسيق الشبكة. وتضمن هذه الوحدات استقرار الشبكة وكفاءة الطاقة.
الأسئلة الشائعة
ما هي العوامل التي تحدد كفاءة محولات الطاقة المتوسطة والكبيرة؟
تعتمد كفاءة محولات الطاقة المتوسطة والكبيرة على كل من خسائر "بدون حمل" و"تحت الحمل"، ومواد القلب، ومقاومة اللفات. يقلل الفولاذ السيليكوني عالي الجودة والملفات النحاسية منخفضة الخسارة من تبديد الطاقة. تؤثر أنظمة التبريد مثل ONAN أو ONAF على إدارة الحرارة والكفاءة الإجمالية. يؤثر اختيار المعاوقة أيضًا على خسائر الطاقة أثناء تغيرات الحمل. غالبًا ما تعمل المحولات الكبيرة بشكل مستمر تحت أحمال ثقيلة، لذا فإن حتى التحسينات الصغيرة في الكفاءة يمكن أن تؤدي إلى توفير كبير في الطاقة. تساعد المواصفات الدقيقة للمحولات المهندسين على تحقيق التوازن بين متطلبات الحمل والكفاءة التشغيلية للحصول على الأداء الأمثل.
كيف يؤثر اختيار نظام التبريد على مواصفات المحولات وتشغيلها؟
تؤثر أنظمة التبريد بشكل مباشر على أداء المحولات وعمرها التشغيلي. وتعتبر أنظمة ONAN (زيت - هواء طبيعي) مناسبة للأحمال المتوسطة والتركيبات البسيطة، في حين تتولى أنظمة ONAF (زيت - هواء طبيعي - قسري) عملية تبديد الحرارة بكميات أكبر للمحولات الكبيرة أو المحملة بأحمال ثقيلة. تؤثر كفاءة التبريد على الوزن الإجمالي وحجم الزيت والقدرة على الحفاظ على سلامة العزل. يجب أن تحدد مواصفات المحولات بوضوح طرق التبريد لضمان الامتثال لتصنيفات الجهد والحمل. يقلل التبريد المناسب من الضغط الحراري على اللفات والقلب، ويمنع انهيار العزل المبكر، ويحافظ على كفاءة الطاقة، خاصة في المحولات ذات السعة الكبيرة والجهد العالي.
لماذا تعتبر فئة المعاوقة والجهد عاملين حاسمين في اختيار محولات الطاقة؟
تتحكم المعاوقة في تيارات الدائرة القصيرة وتؤثر على تنظيم الجهد. وتضمن المعاوقة الصحيحة التوافق مع أجهزة حماية الشبكة والتشغيل المستقر في ظل الأحمال المتغيرة. وتحدد فئة الجهد، بما في ذلك تصنيفات الجهد العالي (HV) والجهد المنخفض (LV)، متطلبات العزل ومستوى العزل الأساسي (BIL) وهوامش الأمان. وقد يؤدي عدم توافق الجهد أو المعاوقة غير الصحيحة إلى ارتفاع درجة الحرارة أو تعطل المعدات أو انقطاع التيار الكهربائي. توفر مواصفات المحولات قيمًا دقيقة لتصنيفات الجهد العالي/المنخفض والمقاومة، مما يسمح للمهندسين باختيار الوحدات التي تتوافق مع متطلبات الشبكة. وهذا يضمن الموثوقية وكفاءة الطاقة وسلامة التشغيل على المدى الطويل.
