كيفية اختيار مخطط محولات التيار الثلاثي؟
-
يدعم مخطط المحولات ثلاثية الطور عمليات الاختيار الصناعي وتخطيط الجهد وكفاءة الطاقة في هندسة المحولات.
يلعب مخطط المحولات ثلاثية الطور دورًا حاسمًا في تخطيط الطاقة الصناعية وتصميم الأنظمة. ويستخدمه المهندسون لمطابقة مستويات الجهد وسلوك الأحمال بدقة. ويؤدي الاختيار الصحيح إلى تحسين الاستقرار التشغيلي عبر شبكات التوزيع. كما أنه يقلل من فقدان الطاقة في البيئات التي تتطلب استخدامًا مكثفًا. وتعتمد المصانع الحديثة على التفسير الدقيق للمخطط لضمان موثوقية النظام. وقد يؤدي الاختيار الخاطئ إلى مشاكل ارتفاع درجة الحرارة أو اختلال توازن الجهد. ويقوم مصممو الأنظمة الكهربائية بتقييم معايير متعددة قبل الانتهاء من التكوينات. ويدعم مخطط المحولات ثلاثية الطور عملية اتخاذ القرار المنظمة في أنظمة الشبكات المعقدة.
المعلمات الرئيسية في اختيار مخطط محولات التيار الثلاثي
يبدأ الاختيار بتقييم الجهد المقنن، وسعة التيار، وتوافق التردد. كما يقوم المهندسون بتقييم فئة العزل وطريقة التبريد. ويؤثر نوع الحمل تأثيراً كبيراً على أداء المحول. لذا، يجب تحليل سلوك الحمل المستمر وحمل الذروة بعناية. وتؤثر الظروف البيئية على تقادم العزل والاستقرار الحراري. كما تحدد قدرة تحمل الدائرة القصيرة مستوى السلامة في حالات الأعطال. ويؤثر التصميم الميكانيكي أيضاً على مقاومة الاهتزاز أثناء التشغيل. وتحدد هذه العوامل مجتمعة كيفية تطبيق مخطط المحولات ثلاثية الطور في التركيبات الفعلية.
التصنيفات الكهربائية الأساسية وتعيين فئات الجهد
تُشكل القيم الكهربائية أساس أداء المحولات وتوافقها مع النظام. ويجب أن تتوافق مستويات الجهد الأولي والثانوي مع بنية الشبكة. كما يحدد الطلب على الحمل السعة المطلوبة بالكيلو فولت أمبير (kVA) أو الميغا فولت أمبير (MVA). وفي شبكات الجهد العالي، غالبًا ما يُستخدم محول طاقة مغمور بالزيت بجهد 110 كيلو فولت لضمان استقرار النقل. ويضمن هذا النوع موثوقية العزل في ظل الضغوط الكهربائية الشديدة. كما يأخذ المهندسون في الاعتبار إزاحة الطور وتكوين مجموعة المتجهات. يؤدي التخطيط السليم إلى تجنب التوافقيات وتقليل خسائر النقل. ويضمن التفسير الدقيق لمخطط المحول ثلاثي الأطوار توزيعًا متوازنًا للطاقة.
رسم خرائط الجهد وتحليل تكوين الطور
يضمن تخطيط الجهد التكامل الصحيح بين نقاط التوليد والاستهلاك. تؤثر زوايا إزاحة الطور على التزامن في الأنظمة المترابطة. وتلبي التكوينات على شكل دلتا ونجمة احتياجات تشغيلية مختلفة. ويقوم مشغلو الشبكات بتقييم قدرة تحمل الأعطال أثناء تخطيط التكوين. وقد يؤدي التوزيع غير المتكافئ للحمل إلى حدوث خلل حراري عبر اللفات. وتساهم طرق تأريض النقطة المحايدة في تحسين السلامة والاستجابة للأعطال. كما أن الاختيار الصحيح للطور يعزز كفاءة النظام في ظل ظروف الحمل المتغيرة. ويبسط مخطط المحولات ثلاثية الطور عملية المقارنة بين خيارات التكوين المختلفة.
المعاوقة، والخسائر، وعوامل التحكم في الكفاءة
تؤثر مقاومة المحول على مستويات تيار الدائرة القصيرة واستقرار النظام. وتحدث خسائر النحاس بسبب مقاومة اللفات أثناء ظروف التحميل. أما خسائر القلب فتنتج عن التباطؤ المغناطيسي والتيارات الدوامة.
يتطلب تحسين الكفاءة تحقيق التوازن بين مكونات الخسارة هذه. ويقوم المصممون بتعديل حجم الموصلات ومواد الصلبة لتقليل هدر الطاقة. ويؤثر الأداء الحراري بشكل مباشر على تكلفة التشغيل على المدى الطويل. كما أن اختيار المعاوقة المناسبة يمنع الانخفاض المفرط في الجهد في خطوط التوزيع. ويوفر مخطط المحولات ثلاثية الطور تقييمًا منظمًا لهذه المعلمات الفنية.
طرق التبريد واستراتيجيات إدارة الحرارة
تحافظ أنظمة التبريد على درجات حرارة تشغيل آمنة في ظل الأحمال الثقيلة. وتُعد أنظمة التبريد بالزيت والهواء الطبيعي شائعة في تطبيقات الجهد المتوسط. ويُحسّن التبريد القسري عملية تبديد الحرارة في المحولات عالية السعة. وتراقب المستشعرات الحرارية ظهور النقاط الساخنة داخل اللفات. كما يمنع الدوران السليم للزيت تدهور العزل بمرور الوقت. وتؤثر درجة الحرارة المحيطة أيضًا على كفاءة أداء التبريد. ويصمم المهندسون أنظمة التبريد بناءً على أنماط دورات الحمل. ويساعد مخطط المحولات ثلاثية الطور على مطابقة التصميم الحراري مع متطلبات السعة الكهربائية.

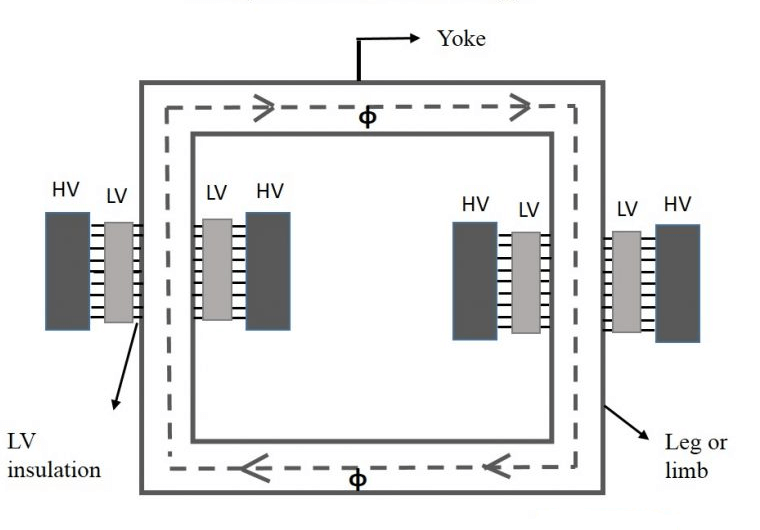

الاعتبارات المتعلقة بهيكل اللف وهندسة المواد
يؤثر تصميم اللفات على الكفاءة والمتانة ومقاومة الأعطال. توفر اللفات النحاسية موصلية أعلى وقدرة أفضل على تحمل الأحمال. أما اللفات المصنوعة من الألومنيوم فتقلل التكلفة، لكنها تتطلب مساحة مقطع عرضي أكبر. وتؤثر جودة ورق العزل بشكل كبير على القوة العازلة. كما تعمل هياكل اللفات الطبقية على تحسين الاستقرار الميكانيكي تحت الضغط. وتقلل مواد القلب المغناطيسي من خسائر التباطؤ أثناء التشغيل. ويمنع التثبيت الميكانيكي حدوث تشوهات أثناء حالات الدائرة القصيرة. ويؤثر اختيار المواد بشكل مباشر على عمر المحول وموثوقيته.
معايير التركيب ومتطلبات التوافق مع الشبكة
يجب أن يتوافق التركيب مع معايير IEC 60076 الخاصة بمحولات الطاقة. تحدد هذه المعايير متطلبات التصميم والاختبار والأداء من أجل التشغيل الآمن. كما توفر سلسلة IEEE C57 إرشادات تفصيلية بشأن بناء المحولات واختبارات القبول. وتضمن هذه المعايير مجتمعة قابلية التشغيل البيني على مستوى عالمي والاتساق التقني عبر شبكات الطاقة. يجب أن تتبع مسافات الأمان قواعد تنسيق العزل الخاصة بالمعيار IEC لمنع حوادث اندلاع القوس الكهربائي. يجب أن يفي تصميم التأريض بمتطلبات ممارسات التأريض الخاصة بمعيار IEEE للتحكم في تيار الأعطال. يجب أن تتوافق أنظمة احتواء الزيت مع لوائح حماية البيئة وبنود السلامة الخاصة بالمعيار IEC. تشمل إجراءات الاختبار التحقق من النسبة وفقًا للمعيار IEC وقياس مقاومة العزل وطرق تقييم فقدان الحمل وفقًا لمعيار IEEE. يجب أن يتبع التشغيل خطوات التنشيط المنظمة المحددة في كلا المعيارين. يقلل الالتزام الصحيح من المخاطر التشغيلية ويضمن موثوقية الشبكة على المدى الطويل في التطبيقات الصناعية.
سيناريوهات التطبيقات الصناعية وتكامل الأنظمة
تعتمد الشبكات الصناعية على المحولات لضمان توزيع مستقر للطاقة. وتحتاج مصانع الإنتاج إلى إمداد مستمر بالجهد الكهربائي لتشغيل أنظمة الأتمتة. كما تتطلب عمليات التعدين معدات كهربائية عالية السعة ومتينة. وتعتمد مراكز البيانات على استقرار إمداد الطاقة دون انقطاع. وتستخدم المحطات الفرعية مراحل تحويل متعددة المستويات لتحقيق الكفاءة. ويُستخدم محول الطاقة المغمور بالزيت بجهد 66 كيلو فولت بشكل شائع في شبكات التوزيع الإقليمية. ويتطلب تكامل النظام موازنة دقيقة للأحمال عبر عدة مغذيات. ويدعم مخطط المحولات ثلاثية الأطوار التخطيط عبر هذه التطبيقات المتنوعة.
جدول مقارنة معايير الاختيار
| المعلمة | فئة الجهد المنخفض | فئة الجهد العالي |
|---|---|---|
| نطاق الجهد | 0.4 كيلو فولت – 11 كيلو فولت | 66 كيلو فولت – 220 كيلو فولت |
| طريقة التبريد | هواء طبيعي | الدوران القسري للزيت |
| تطبيق نموذجي | المصانع والمباني | محطات توزيع الكهرباء |
يوضح جدول المقارنة هذا كيفية تأثير فئة الجهد على أولويات تصميم المحولات. ويستعين المهندسون بهذه الفروق لمواءمة المعدات مع بيئات التشغيل. ففي الأنظمة ذات الجهد المنخفض، تُعطى الأولوية للتصميم المدمج وسهولة الصيانة، بينما تركز الأنظمة ذات الجهد العالي على قوة العزل والتحكم الحراري. ويدعم مخطط المحولات ثلاثية الطور عملية التصنيف هذه بفعالية. كما أن التفسير الصحيح يقلل بشكل كبير من مخاطر عدم توافق النظام.
جدول تقييم الأداء التشغيلي والكفاءة
| العامل | التأثير على الكفاءة | طريقة التحسين |
|---|---|---|
| المادة الأساسية | يقلل من خسائر التباطؤ | استخدام الفولاذ ذي الحبيبات الموجهة |
| مقاومة اللف | يؤثر على فقدان النحاس | زيادة المقطع العرضي للموصل |
| نظام التبريد | يضمن الاستقرار الحراري | تصميم التبريد القسري بالزيت |
يتطلب تقييم الأداء تحقيق التوازن بين العوامل الكهربائية والحرارية. ويقوم المهندسون بتعديل المواد والهيكل لتحسين الكفاءة. ويؤدي تقليل الفاقد إلى تحسين أداء تكلفة دورة الحياة بشكل مباشر. كما يضمن الاستقرار الحراري التشغيل الآمن على المدى الطويل. ويساعد مخطط المحولات ثلاثية الطور في تحديد التكوينات المثلى لتحقيق أهداف الكفاءة.
الأسئلة الشائعة
ما هو الغرض من استخدام مخطط المحولات ثلاثية الطور في الصناعة؟
يُستخدم مخطط المحولات ثلاثي الأطوار لاختيار مواصفات المحولات ومطابقتها. وهو يساعد المهندسين على مقارنة مستويات الجهد، ودرجات السعة، وأنواع التكوينات. وتعتمد الأنظمة الصناعية عليه لتصميم توزيع طاقة مستقر. كما أنه يدعم التكامل الآمن بين مستويات الشبكة المختلفة.
يقلل المهندسون من المخاطر من خلال استخدام بيانات المخططات المنظمة أثناء التخطيط. ويتم تقييم توافق الأحمال وتوازن الأطوار بالاستعانة بمراجع المخططات. ويؤدي ذلك إلى تحسين الدقة في اختيار المعدات للأنظمة الكهربائية المعقدة. كما يضمن الاستخدام السليم التشغيل المستقر في جميع البيئات الصناعية.
كيف تؤثر قيم الجهد المقننة على دقة اختيار المحولات؟
تحدد القيم المقننة للجهد قوة العزل وهوامش السلامة التشغيلية. وتتطلب القيم المقننة الأعلى استخدام مواد عازلة وأنظمة تبريد محسّنة. وقد يؤدي عدم مطابقة الجهد بشكل صحيح إلى انهيار العزل أو ارتفاع درجة الحرارة بشكل مفرط. ويقوم المهندسون بتحليل توافق الجهد الأولي والثانوي بعناية. وتعتمد كفاءة النظام على التوافق الصحيح للجهد عبر الشبكات. كما تؤدي حالات الجهد الزائد إلى تقليل عمر المحول بشكل كبير. ويضمن الاختيار الصحيح للقيم المقننة أداءً مستقرًا على المدى الطويل. ويوفر مخطط المحولات ثلاثية الطور مقارنة منظمة للجهد من أجل الاختيار الدقيق.
ما هي العوامل التي تحدد كفاءة خيارات تكوين المحولات؟
تعتمد الكفاءة على الخسائر الأساسية، وخسائر النحاس، وأداء التبريد. ويلعب اختيار المواد دورًا رئيسيًا في الحد من هدر الطاقة. كما يؤثر تصميم اللفات على المقاومة الكهربائية وتوليد الحرارة. ويؤثر سلوك الحمل على الكفاءة الإجمالية في ظروف التشغيل. وتعمل أنظمة التبريد على الحفاظ على الاستقرار الحراري خلال فترات ذروة الطلب. ويؤدي الاختيار الصحيح للمقاومة إلى تقليل تبديد الطاقة غير الضروري. ويقوم المهندسون بتحسين كل معلمة من أجل تحقيق أداء متوازن. ويساعد مخطط المحولات ثلاثية الطور على تقييم عوامل الكفاءة هذه بشكل منهجي.
