كيفية اختيار محول دلتا ثلاثي الأطوار؟
-
اختر محول دلتا ثلاثي الأطوار المناسب بناءً على الحمل والجهد والتبريد والعزل والمعايير وتكلفة التشغيل.
يدعم المحول ثلاثي الأطوار الموصّل على شكل دلتا المحركات والمحركات الكهربائية والمضخات والأحمال المختلطة للمصانع بأداء ثابت بين الأطوار. يختار العديد من المشترين المحولات ثلاثية الأطوار الموصلة على شكل دلتا للمصانع التي تحتاج إلى تدفق طاقة موثوق. ويؤدي الاختيار الصحيح إلى تقليل فترات التعطل والضغط الحراري وتكاليف الإصلاح. أما الحجم غير المناسب فيؤدي إلى انقطاع التيار بسبب الحمل الزائد وانخفاض الجهد أثناء بدء التشغيل. يجب على المشترين مراجعة بيانات الحمل قبل طلب عروض الأسعار. كما أن فئة الجهد الكهربائي مهمة أيضًا لأن أنظمة المصانع تختلف حسب المنطقة. تؤدي الحرارة المحيطة إلى تغيير الحدود الحرارية خلال فترات الذروة في الصيف. قد يحد مساحة التركيب من خيارات العلب. يجب على فرق المشتريات مقارنة التكلفة الإجمالية للملكية، وليس سعر الشراء فقط. تبدأ القرارات الصائبة ببيانات التشغيل الحقيقية وأهداف الصيانة وخطط التوسع المستقبلية.
لماذا تُعد تصميمات دلتا للملفات مناسبة للأحمال الصناعية

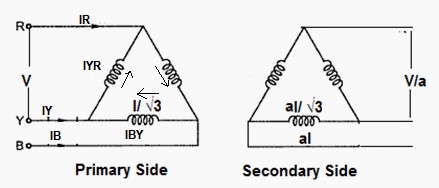

يُظهر محول دلتا ثلاثي الأطوار أداءً جيدًا مع المعدات الدوارة وتغير متطلبات عزم الدوران. غالبًا ما تولد المحركات تيارًا غير منتظم أثناء بدء التشغيل. يساعد التوصيل على شكل دلتا في تدوير تيارات توافقية معينة داخل حلقة اللف. ويمكن لهذا السلوك أن يحسّن حالة الخطوط الكهربائية في بعض الأنظمة. وغالبًا ما تفضل المصانع التي تحتوي على ناقلات وضاغطات وخلاطات هذا النوع من التوصيل. كما يتعامل هذا التصميم مع التغيرات المفاجئة في الحمل بشكل أفضل مقارنة بالعديد من البدائل الأخرى. لا يزال المهندسون بحاجة إلى إعدادات حماية مناسبة وتحديد مقاسات الكابلات. تظل دراسات الأعطال مهمة قبل التثبيت. عندما تكون محركات السرعة المتغيرة شائعة، يجب إجراء مراجعة التوافقيات في وقت مبكر. التنسيق الكهربائي السليم يحمي وقت التشغيل ويطيل عمر خدمة المعدات عبر خطوط الإنتاج.
قيم الجهد الكهربائي الأساسية التي يجب مراعاتها قبل الشراء
تعد مطابقة الجهد النقطة الفنية الأولى التي يجب على المشترين الانتباه إليها. يجب أن يتوافق محول ثلاثي الأطوار بتوصيل دلتا مع احتياجات مدخلات شبكة الكهرباء ومخرجات المنشأة. يجب أن يتطابق الجهد الأولي مع مستوى شبكة الكهرباء أو مستوى ناقل التيار الرئيسي. ويجب أن يتناسب الجهد الثانوي مع المحركات أو اللوحات الكهربائية أو السخانات أو لوحات التوزيع. كما يجب أن يتوافق التردد مع خدمة 50 هرتز أو 60 هرتز. تساعد مبدلات المراحل على تصحيح تقلبات الإمداد أثناء تقلبات الطلب اليومية. ويجب مراجعة التفاوتات المحددة في اللوحة التعريفية قبل الموافقة النهائية. قد تقارن مشاريع المرافق الكبيرة أيضًا محول طاقة مغمور بالزيت بقدرة 220 كيلو فولت لواجهات النقل، لكن مستخدمي المصانع غالبًا ما يشترون فئات أقل. كل عدم تطابق يزيد من الحرارة أو الخسائر أو الانقطاعات المزعجة.
طرق تحديد سعة التحميل وحجم KVA
يتطلب تحديد الحجم الصحيح بالكيلو فولت أمبير (kVA) أكثر من مجرد إضافة ملصقات المحركات. يجب الفصل بين الطلب المستمر وذروات الاستهلاك المتقطعة. وقد يصل تيار بدء التشغيل للمحركات الكبيرة إلى عدة أضعاف التيار المقنن. وقد تتسبب آلات اللحام والضواغط في حدوث نبضات حادة في الحمل. غالبًا ما يطبق المهندسون عوامل الطلب بعد مراجعة دورات التشغيل. وتساعد السعة الاحتياطية على انضمام الآلات المستقبلية إلى النظام لاحقًا. قد يؤدي الحجم الزائد إلى زيادة خسائر عدم الحمل وتكلفة الشراء. بينما يؤدي الحجم الصغير جدًا إلى ارتفاع درجة حرارة اللفات وانخفاض الجهد. يجب أيضًا فحص محول دلتا ثلاثي الأطوار للتأكد من قدرته على تحمل الحمل الزائد قصير المدى في مصانع المعالجة.
| نوع الحمولة | الشاغل الرئيسي | نصائح للشراء |
|---|---|---|
| مجموعة السيارات | تيار بدء عالٍ | هامش التيار الاندفاعي |
| حمل التدفئة | الطلب المستمر | الكفاءة |
| مصنع متعدد التخصصات | ملف تعريف متغير | الاحتياطي الحراري |
| أنظمة الدفع | التوافقيات | مراجعة المعاوقة |
فئة العزل والأداء الحراري
تؤثر فئة العزل تأثيراً كبيراً على العمر التشغيلي في ظل الإجهاد الحراري. وتشمل الفئات الشائعة A و B و F و H. وتتحمل الفئات الأعلى درجات حرارة داخلية أعلى، إلا أن التشغيل في درجات حرارة أقل يساعد في إطالة العمر التشغيلي. ويجب أن تتوافق حدود ارتفاع درجة الحرارة مع الظروف المحيطة بالموقع. وتحتاج المناطق الحارة إلى مزيد من الحذر أثناء التشغيل في فصل الصيف. وتشمل طرق التبريد الهواء الطبيعي والهواء القسري وأنظمة الزيت. ويجب أن تظل التهوية حول الوحدة خالية من العوائق. يقلل تراكم الغبار من نقل الحرارة بمرور الوقت. يجب على المشترين الاستفسار عن افتراضات النقاط الساخنة في الملفات أثناء مراجعة التصميم. يقلل المحول الثلاثي الأطوار ذو التخطيط الحراري السليم من مخاطر التقادم والتوقف عن العمل.
معايير الكفاءة وتكلفة الدورة الكاملة
تؤثر الكفاءة على فواتير الكهرباء في كل ساعة من ساعات التشغيل. وتحدث الخسارة الأساسية كلما تم تزويد الوحدة بالطاقة. وترتفع الخسارة الناتجة عن الحمل مع زيادة التيار ومقاومة الموصل.
ينبغي على المشترين مقارنة القيمتين معًا بدلاً من الاكتفاء برقم واحد بارز. قد تشير القواعد الإقليمية إلى ممارسات الاختبار الواردة في المعيار IEC 60076 أو إلى لوائح الكفاءة المحلية. غالبًا ما تكون الكفاءة الأعلى أكثر تكلفة في البداية، لكنها توفر المال لاحقًا. كما أن ارتفاع ساعات التشغيل يعزز من جدوى الاستثمار. وقد تؤثر حدود الضوضاء أيضًا على الخيارات الأساسية للتصميم. ويقدم الموردون الموثوقون قيمًا تم اختبارها، وليس تقديرات. وغالبًا ما يوفر محول دلتا ثلاثي الأطوار ذو خسائر أقل قيمة أعلى على مدار دورة الحياة.
| عنصر التكلفة | وحدة ذات كفاءة منخفضة | وحدة ذات كفاءة أعلى |
|---|---|---|
| سعر الشراء | أسفل | أعلى |
| الخسارة السنوية في الطاقة | أعلى | أسفل |
| الإجهاد الناتج عن البرودة | أعلى | أسفل |
| القيمة على المدى الطويل | معتدل | قوي |
حماية الغلاف وظروف الموقع
غالبًا ما تحدد ظروف الموقع نمط الهيكل بشكل أسرع من أي كتيب. فالغرف النظيفة الداخلية تحتاج إلى حماية تختلف عن تلك المطلوبة في ورش العمل المتربة. أما الساحات الخارجية فتتعرض للمطر والأشعة فوق البنفسجية ومخاطر التآكل. وقد تتطلب مصانع الأغذية مقاومة للغسل في المناطق المجاورة. تحتاج المواقع الكيميائية إلى طلاءات مقاومة للأبخرة. يجب أن تحقق فتحات التهوية التوازن بين التبريد والسيطرة على التلوث. قد يكون للضوضاء أهمية بالقرب من المكاتب أو المناطق المأهولة. تؤثر المساحة المطلوبة ووسائل الرفع على جداول التركيب. يقارن بعض المشترين بين محولات من النوع الجاف 10 كيلو فولت و35 كيلو فولت حيث تعتبر السلامة من الحرائق والتركيب الداخلي من الأولويات. يجب أن يتناسب المحول الثلاثي الأطوار مع البيئة الحقيقية لمنع الأعطال التي يمكن تجنبها.
قائمة مراجعة لتدقيق الموردين للمشترين في قطاع الأعمال بين الشركات (B2B)
تستحق المخاطر التجارية اهتمامًا مساويًا للمخاطر الفنية. يقدم الموردون الموثوقون تقارير الاختبارات الدورية والرسومات ومواعيد التسليم المحددة بوضوح. ويمكن لأنظمة الجودة مثل ISO 9001 أن تدعم مراقبة العمليات. يجب على المشترين التحقق من صحة البيانات المتعلقة بمواد اللف ومصادر العزل. وتعد سعة المصنع عاملاً مهمًا خلال مشاريع التوسع العاجلة. كما يجب تضمين دعم قطع الغيار في العقود. ويجب صياغة شروط الاستجابة للضمان بلغة واضحة. كما ينبغي مراجعة طرق التعبئة والتغليف الخاصة بالتصدير للشحنات البحرية. وعادةً ما يؤدي تقديم طلب عرض أسعار منظم إلى تسريع تقديم عروض دقيقة لأي طلب شراء لمحول دلتا ثلاثي الأطوار.
- يرجى إرسال الجدول الكامل للحمل وبيانات الجهد الكهربائي
- اطلب الرسم التفصيلي في وقت مبكر
- اطلب معرفة الخسائر المؤكدة
- تأكيد خيارات شهود الاختبار
- تحديد مراحل التسليم
- تحديد جهات الاتصال الخاصة بخدمة ما بعد البيع
القيمة طويلة الأمد للاختيار الصحيح
يتمثل الشراء الأمثل في تحقيق التوازن بين الموثوقية والكفاءة وخطط النمو. فقد ترتفع تكلفة الوحدات الرخيصة في نهاية المطاف جراء التوقف المتكرر عن العمل. أما المعدات ذات الحجم المناسب فتعمل بدرجة حرارة أقل وتدوم لفترة أطول. كما يساعد الجهد الكهربائي المستقر على حماية المحركات من ارتفاع درجة الحرارة والانقطاع غير المرغوب فيه. وتستفيد فرق الصيانة من التوثيق الواضح وسهولة الوصول إلى أطراف التوصيل. وقد تؤدي السعة الاحتياطية إلى تأجيل الإنفاق الرأسمالي في المستقبل. كما أن الأساطيل الموحدة تسهل عملية التدريب وتخزين قطع الغيار. وعادةً ما يتخذ المشترون الذين يقارنون البيانات الفنية بتكلفة الملكية قرارات أفضل. فاختيار محول دلتا ثلاثي الأطوار بشكل سليم يدعم أهداف الإنتاج لسنوات عديدة.
الأسئلة الشائعة
ما هو حجم المحول الذي ينبغي عليّ شراؤه؟
ابدأ بالطلب المقاس، لا بالتخمينات. راجع ذروة الاستهلاك بالكيلوواط، ومتوسط الحمل، وتيار بدء تشغيل المحرك، ودورة التشغيل. حوّل احتياجات التشغيل الفعلية إلى كيلو فولت أمبير باستخدام معامل القدرة المناسب. أضف هامشًا للنمو، لكن تجنب المبالغة في تحديد السعة لأن الخسائر الناتجة عن عدم التشغيل تستمر كل ساعة. تحقق من درجة الحرارة المحيطة وحدود الغلاف لأن الحرارة تقلل من السعة القابلة للاستخدام. إذا كانت الأحمال تتغير بشكل حاد، اطلب نمذجة حرارية. تحتاج المواقع التي تحتوي على آلات لحام أو ضواغط إلى عناية إضافية. يستخدم العديد من المشترين بيانات العدادات لمدة اثني عشر شهراً قبل تحديد الحجم النهائي. يجب على المورد شرح كل افتراض كتابةً قبل بدء الإنتاج.
هل اللفات النحاسية أفضل من اللفات الألومنيوم؟
يتميز النحاس بموصلية أعلى، وغالبًا ما يتيح تصميمات لفات مدمجة. كما أنه يقدم أداءً جيدًا تحت الضغط الميكانيكي أثناء حالات الأعطال. ولا يزال الألومنيوم خيارًا صالحًا عند تصميمه بشكل صحيح، فقد يقلل من التكلفة الأولية والوزن في بعض المشاريع. ويعتمد الاختيار الصحيح على الميزانية والمساحة ومعدل تكرار الأعطال وفلسفة الصيانة. وتكتسب جودة الوصلات أهمية خاصة في حالة الوصلات المصنوعة من الألومنيوم. اطلب معرفة المقطع العرضي للموصل وبيانات ارتفاع درجة الحرارة وقدرة الدائرة القصيرة. تقوم المصانع الموثوقة بتصنيع وحدات قوية باستخدام أي من هذين المادتين. الجودة الهندسية أهم من مجرد الادعاءات التسويقية حول نوع المعدن.
ما هي المعايير المهمة لمشاريع التصدير؟
يجب على مشاريع التصدير التأكد من قواعد الوجهة قبل إصدار أوامر الشراء. يُستخدم المعيار IEC 60076 على نطاق واسع كمرجع لتصميم واختبار محولات الطاقة. كما تتطلب بعض الأسواق الامتثال للوائح الكفاءة المحلية أو قواعد الشبكة أو الحصول على موافقات من شركات المرافق العامة. وقد تختلف لغة اللوحة التعريفية والتردد وتفاوتات الجهد الكهربائي باختلاف المنطقة. وقد تكون تصنيفات المقاومة الزلزالية أو الغلاف مهمة بالنسبة لمواقع معينة. يجب أن تتضمن الوثائق شهادات الاختبار والرسومات والأدلة وقوائم التعبئة. وغالبًا ما تحدث تأخيرات جمركية عندما تكون الأوراق غير مكتملة. يجب على المشترين الاستفسار عن الجهة المسؤولة عن الامتثال في العقد. توفر المراجعة المبكرة الوقت وتكلفة الشحن وتأخيرات التشغيل لاحقًا.
