كيفية اختيار الحجم المناسب للمحول الجاف الذي يتناسب مع الحمل الخاص بك
-
كيفية اختيار الحجم المناسب للمحول الجاف من خلال تجنب الأخطاء الشائعة في تحديد الحجم وتطبيق طرق عملية لمطابقة الحمل.
يُعد اختيار الأحجام الصحيحة للمحولات الجافة خطوة حاسمة في تصميم نظام توزيع كهربائي موثوق. وفي العديد من المشاريع، يفترض المهندسون أن اختيار المحول يقتصر ببساطة على مطابقة السعة المقننة للمحول بالكيلو فولت أمبير (kVA) مع إجمالي الحمل المحسوب. ومع ذلك، نادرًا ما تعمل الأنظمة الكهربائية في الواقع في ظل ظروف ثابتة تمامًا. فتقلبات الحمل، ودرجات الحرارة المحيطة، وتيارات بدء تشغيل المحركات، وخطط التوسع المستقبلية، كلها عوامل تؤثر على متطلبات الأداء الفعلي للمحول.
قد يؤدي اختيار حجم محول غير مناسب إلى ارتفاع درجة الحرارة، أو انخفاض الكفاءة، أو الحاجة إلى إجراء تحديثات مكلفة في مراحل لاحقة من دورة حياة المشروع. فقد تعمل المحولات ذات الحجم الأصغر من اللازم بشكل مستمر بالقرب من حدودها الحرارية القصوى، مما يسرع من تقادم العزل ويزيد من خطر التعطل. أما المحولات ذات الحجم الأكبر من اللازم، فقد تعمل بكفاءة منخفضة وتؤدي إلى زيادة التكاليف الرأسمالية غير الضرورية.
يتطلب فهم كيفية تحديد أحجام المحولات الجافة بشكل صحيح إجراء تحليل أعمق لسلوك الحمل وظروف التشغيل والتخطيط طويل الأمد للمنشأة. يشرح هذا الدليل كيفية اختيار الحجم المناسب للمحول، مع توضيح العديد من المفاهيم الخاطئة الشائعة التي غالبًا ما تؤدي إلى اتخاذ قرارات تصميمية خاطئة.
لماذا يُعد تحديد الأحجام الصحيحة للمحولات من النوع الجاف أمرًا مهمًا
يؤثر الاختيار الصحيح لأحجام المحولات الجافة بشكل مباشر على كفاءة النظام الكهربائي وسلامته وعمره الافتراضي. تعتمد المحولات الجافة بشكل أساسي على التبريد الهوائي، مما يعني أنها أكثر حساسية للظروف الحرارية مقارنة بالمحولات المملوءة بالزيت. وإذا عملت المحولات بالقرب من سعتها القصوى المحددة لفترات طويلة، فسترتفع درجات الحرارة الداخلية بشكل ملحوظ، مما يؤدي إلى تسريع تدهور العزل.
هناك عامل مهم آخر يجب أخذه في الاعتبار، وهو كفاءة النظام. فالمحولات تتعرض لخسائر في القلب وخسائر في الحمل على حد سواء. وعندما يكون حجم المحول أكبر من الحجم المطلوب مقارنة بالحمل الفعلي، قد تغلب خسائر القلب على الخسائر الأخرى، مما يؤدي إلى انخفاض كفاءة الطاقة. وعلى العكس من ذلك، قد يتعرض المحول الذي يكون حجمه أصغر من المطلوب لخسائر حمل مفرطة بسبب تدفق التيار العالي المستمر.
تضمن استراتيجية تحديد حجم المحولات المتوازنة تشغيل المحول ضمن نطاق تحميل مثالي — يتراوح عادةً بين 60% و80% من السعة المقدرة — مع الحفاظ على هامش كافٍ لمواجهة ذروة الطلب والتوسعات المستقبلية.
خمسة مفاهيم خاطئة شائعة حول أحجام المحولات الجافة
تحدث العديد من الأخطاء في التصميم الكهربائي بسبب الافتراضات المبسطة المتعلقة باختيار المحولات. ويمكن أن يساعد فهم هذه المفاهيم الخاطئة المهندسين على اختيار أحجام أكثر ملاءمة للمحولات الجافة في التطبيقات العملية.
1. اختيار المحولات بناءً على تصنيف kVA فقط
من أكثر المفاهيم الخاطئة شيوعًا الافتراض بأن أحجام المحولات الجافة يجب أن تتطابق تمامًا مع الحمل المحسوب بالكيلو فولت أمبير (kVA). ورغم أن الكيلو فولت أمبير (kVA) معيار أساسي، إلا أنه لا يعطي صورة كاملة عن كيفية عمل الأنظمة الكهربائية.
تتقلب الأحمال على مدار اليوم، وقد لا تستمر ذروة الطلب سوى لفترة وجيزة. وإذا تم اختيار المحول بناءً على الحمل النظري فقط دون مراعاة هامش التشغيل، فقد يعمل بشكل مستمر بالقرب من سعته القصوى، مما يؤدي إلى زيادة توليد الحرارة وتقليل العمر الافتراضي.
2. تجاهل منحنيات الحمل وتقلبات الطلب
نادرًا ما تكون الأحمال الكهربائية في المباني التجارية والمصانع ومراكز البيانات ثابتة. فأجهزة التكييف والإضاءة والبنية التحتية لتكنولوجيا المعلومات تتبع دورات تشغيل يومية مختلفة. وقد يؤدي تجاهل المهندسين لمنحنيات الأحمال هذه إلى اختيار محول أكبر أو أصغر من اللازم.
يتيح تحليل تنوع الأحمال للمصممين تقدير مستويات الطلب الواقعية بشكل أفضل واختيار أحجام المحولات الجافة التي تتناسب مع ظروف التشغيل الفعلية بدلاً من الحد الأقصى النظري للطلب.
3. تجاهل درجة الحرارة المحيطة
تقوم المحولات الجافة بتبديد الحرارة عن طريق التبريد الهوائي الطبيعي أو القسري. وإذا كانت درجة حرارة البيئة المحيطة أعلى من ظروف التصميم القياسية، فإن عملية إزالة الحرارة تصبح أقل فعالية.
في حالة التركيبات في غرف المعدات الميكانيكية أو المنشآت الصناعية أو غرف الكهرباء عالية الكثافة، قد يضطر المهندسون إلى زيادة أحجام المحولات الجافة للتعويض عن ارتفاع درجات الحرارة المحيطة. وقد يؤدي تجاهل هذا العامل إلى تقليل العمر التشغيلي للمحولات بشكل كبير.
4. إهمال تيارات الانطلاق
تستهلك بعض المعدات — لا سيما المحركات والضواغط — تيارات انطلاقية كبيرة عند بدء التشغيل. وقد تزيد هذه التيارات عدة مرات عن تيار التشغيل العادي. وإذا تجاهلت حسابات تحديد حجم المحولات هذه القمم المؤقتة، فقد يتعرض النظام لانخفاضات في الجهد أو إجهاد حراري.
عند تحديد أحجام المحولات الجافة، يجب على المهندسين تقييم خصائص تشغيل المحرك وظروف الحمل الزائد قصير الأمد بعناية.
5. إغفال التوسع المستقبلي
غالبًا ما تقوم المنشآت بتوسيع بنيتها التحتية الكهربائية بمرور الوقت. فالمعدات الجديدة أو خطوط الإنتاج الإضافية أو زيادة سعة الخوادم يمكن أن تدفع المحولات بسرعة إلى أقصى حدود طاقتها.
إن تضمين هامش في السعة عند اختيار أحجام المحولات الجافة يضمن قدرة النظام على استيعاب النمو المعتدل في الأحمال دون الحاجة إلى استبدال المحولات على الفور.
العوامل الرئيسية التي يجب مراعاتها عند اختيار أحجام المحولات الجافة
لاختيار الحجم المناسب للمحول، يتعين على المهندسين تقييم عدة معايير فنية. ويضمن التقييم المنهجي توافق سعة المحول مع المتطلبات التشغيلية الحالية والمستقبلية على حد سواء.
ومن بين الاعتبارات المهمة ما يلي:
-
إجمالي الحمل الكهربائي المتصل
-
تنوع الأحمال وعامل الطلب
-
معامل القدرة والتشويه التوافقي
-
ظروف درجة الحرارة المحيطة
-
تيارات بدء تشغيل المحركات والأحمال العابرة
-
السعة التوسعية المخطط لها في المستقبل
من خلال تحليل هذه المعلمات مجتمعة، يمكن للمهندسين اختيار أحجام المحولات من النوع الجاف التي تضمن استقرار التشغيل في ظل ظروف الحمل المتغيرة.
الأحجام والتطبيقات النموذجية للمحولات الجافة
يوضح الجدول التالي الأحجام الشائعة للمحولات المستخدمة في أنظمة توزيع الطاقة التجارية والصناعية.
| حجم المحول (كيلو فولت أمبير) | تطبيق نموذجي | الحمل التشغيلي المقدر | بيئة التثبيت الشائعة |
|---|---|---|---|
| 75 كيلو فولت أمبير | المساحات التجارية الصغيرة | 45–60 كيلو فولت أمبير | المتاجر، والمكاتب الصغيرة |
| 150 كيلو فولت أمبير | مباني المكاتب المتوسطة الحجم | 90–120 كيلو فولت أمبير | أرضيات المكاتب والأحمال التجارية الخفيفة |
| 300 كيلو فولت أمبير | المنشآت التجارية الكبيرة | 180–240 كيلو فولت أمبير | أنظمة كهربائية مختلطة |
| 500 كيلو فولت أمبير | المصانع | 300–400 كيلو فولت أمبير | أحمال الآلات والمحركات |
| 1000 كيلو فولت أمبير | مراكز البيانات والمصانع الكبيرة | 600–800 كيلو فولت أمبير | الأنظمة الكهربائية عالية الكثافة |
يوضح هذا الجدول كيف يتم عادةً اختيار أحجام المحولات من النوع الجاف مع ترك هامش تشغيلي بدلاً من مطابقتها مع الحمل المحسوب بدقة.
مثال عملي على تحديد حجم المحولات الجافة
تخيل مبنىً تجاريًا يبلغ الطلب الكهربائي المحسوب فيه حوالي 200 كيلو فولت أمبير. إذا اختار المهندسون محولًا تبلغ سعته 200 كيلو فولت أمبير بالضبط، فستعمل الوحدة بالقرب من طاقتها القصوى خلال فترات ذروة الطلب. وفي ظل الظروف المناخية الحارة، قد يؤدي ذلك إلى ارتفاع مفرط في درجة الحرارة.

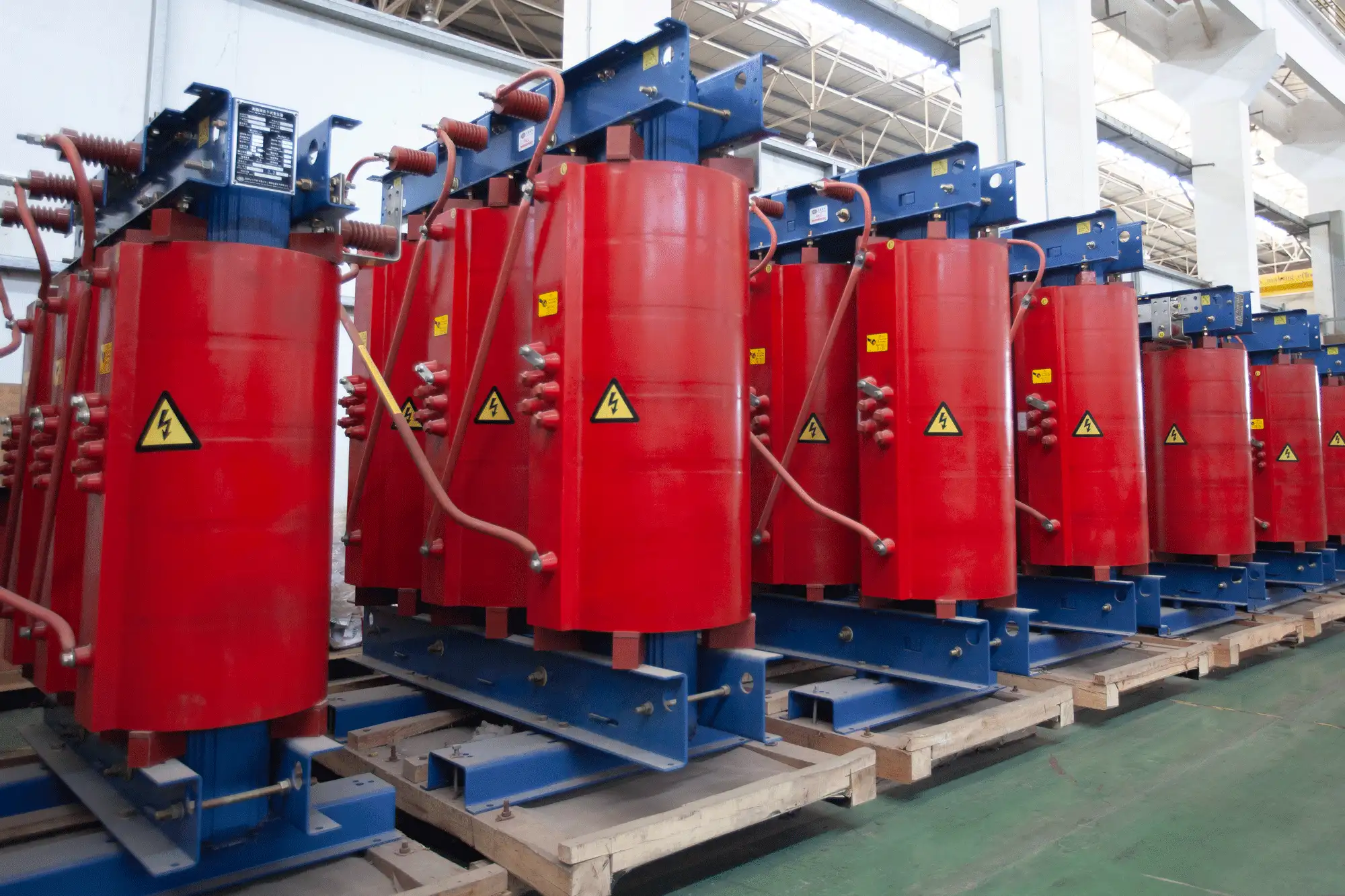

والحل الأكثر موثوقية هو تركيب محول بقدرة 300 كيلو فولت أمبير. وفي هذه الحالة، سيعمل المحول بحمل يبلغ حوالي 65٪ خلال التشغيل العادي، مما يوفر هامشًا حراريًا لتلبية الطلب في أوقات الذروة، وعمليات تشغيل المحركات، والتوسعات المستقبلية المعتدلة.
يضمن هذا النهج أن أحجام المحولات الجافة توفر موثوقية على المدى الطويل مع الحفاظ على كفاءة تشغيل النظام.
الأسئلة الشائعة
كيف أحسب الحجم الصحيح للمحول من النوع الجاف؟
ابدأ بحساب إجمالي الحمل المتصل بالكيلو فولت أمبير (kVA). ثم ضع في اعتبارك تصحيحات معامل الطلب ومعامل التنوع ومعامل القدرة. وبعد تحديد الحمل التشغيلي الواقعي، أضف هامش أمان بنسبة 20 إلى 30٪ تقريبًا لتحديد الأحجام المناسبة للمحولات الجافة.
ماذا يحدث إذا كان حجم المحول الجاف أصغر من المطلوب؟
سيعمل المحول ذو السعة المنخفضة بالقرب من سعته المقدرة أو يتجاوزها. ويؤدي ذلك إلى ارتفاع مفرط في درجة الحرارة، وزيادة في فقدان الطاقة، وتسارع تآكل العزل، مما قد يؤدي إلى تعطل المحول قبل الأوان.
هل يمكن أن تؤثر أحجام المحولات الجافة على كفاءة الطاقة؟
نعم. عادةً ما تحقق المحولات التي تعمل ضمن نطاق الحمل الأمثل كفاءةً أعلى. فقد تتعرض المحولات ذات الحجم الزائد لخسائر أعلى في حالة عدم الحمل، في حين تعاني الوحدات ذات الحجم الأصغر من خسائر مفرطة في حالة الحمل.
هل ينبغي أخذ التوسع المستقبلي في الاعتبار عند اختيار حجم المحول؟
بالتأكيد. غالبًا ما تتوسع الأنظمة الكهربائية بمرور الوقت. ويضمن اختيار محولات من النوع الجاف ذات سعة إضافية قدرة المحول على تحمل الزيادات المعتدلة في الأحمال دون الحاجة إلى استبداله على الفور.
