كيفية اختيار محول أحادي الطور مثبت على عمود؟
-
محول أحادي الطور مثبت على عمود لشبكات توزيع الكهرباء: الكفاءة، العزل، سعة التحميل، معايير الامتثال.
يلعب المحول أحادي الطور المثبت على عمود دورًا حيويًا في أنظمة توزيع الكهرباء الحديثة عبر الشبكات الحضرية والريفية. فهو يضمن تحويلًا مستقرًا للجهد من خطوط الجهد المتوسط إلى إمدادات الجهد المنخفض القابلة للاستخدام للمستخدمين النهائيين. ويقوم المهندسون بتقييم أنماط الطلب على الكهرباء قبل اختيار الوحدات المناسبة للتطبيقات المحددة. يؤدي التكوين المناسب إلى تحسين استقرار الشبكة وتقليل فقدان الطاقة في عمليات النقل لمسافات طويلة. تؤثر الظروف البيئية مثل تقلبات درجة الحرارة ومستويات الرطوبة بشكل مباشر على موثوقية الأداء. يصبح توقع الأحمال أمرًا ضروريًا للتخطيط التشغيلي طويل الأجل. تراعي شركات المرافق العامة أيضًا ارتفاع التركيب وقوة الأعمدة أثناء النشر. تؤثر السلامة الميكانيكية ومتانة العزل بشكل كبير على عمر الخدمة. يعطي مصممو الأنظمة الأولوية للكفاءة والفعالية من حيث التكلفة أثناء الاختيار. تقلل المواصفات الدقيقة من تكرار الصيانة والمخاطر التشغيلية في الظروف الميدانية.
نظرة عامة على تطبيقات المحولات أحادية الطور المثبتة على أعمدة في أنظمة الطاقة
يُستخدم المحول أحادي الطور المثبت على عمود على نطاق واسع في شبكات التوزيع التي تتطلب تركيبًا مدمجًا ومرنًا. وهو يدعم خفض الجهد بكفاءة للمستخدمين السكنيين والتجاريين الصغار في المناطق المتفرقة. وتقوم شركات المرافق العامة بنشره في المناطق التي لا يمكن فيها تنفيذ أنظمة تحت الأرض بسبب التكاليف أو قيود التضاريس. غالبًا ما يستخدم محول مغمور بالزيت بجهد 10 كيلو فولت في أنظمة التغذية المدمجة التي تتطلب تحكمًا مستقرًا في الجهد. يقوم المهندسون بتقييم أنماط تباين الأحمال قبل اتخاذ القرارات النهائية بشأن التركيب. تعتمد مشاريع توسيع الشبكة على الحلول المثبتة على الأعمدة من أجل النشر السريع. تلعب المقاومة البيئية دورًا مهمًا في التطبيقات الخارجية. يضمن العزل المناسب التشغيل المستقر في ظل الظروف الجوية المتقلبة. تعمل سهولة الوصول للصيانة على تحسين كفاءة الخدمة على المدى الطويل. يعزز الوضع الاستراتيجي على طول خطوط التوزيع موثوقية الطاقة ويقلل من مخاطر انقطاع التيار في جميع أنحاء المجتمعات.
المعلمات الفنية لأداء المحولات أحادية الطور المثبتة على أعمدة
يعتمد اختيار المحولات أحادية الطور المثبتة على أعمدة بشكل كبير على المعايير الفنية التي تحدد الكفاءة التشغيلية وتوافق النظام. يجب أن تتوافق السعة المقدرة مع الطلب المتوقع على الحمل لتجنب الحمل الزائد أو عدم الاستغلال الكامل. ويضمن توافق نسبة الجهد الاندماج السلس في البنية التحتية للتوزيع القائمة. وتحدد مستويات الكفاءة فقدان الطاقة أثناء عمليات التحويل وتؤثر على التكلفة التشغيلية. كما تدعم القوة الميكانيكية التشغيل المستقر في ظل ظروف الضغط الخارجي مثل الرياح والاهتزازات. ويؤثر الأداء الحراري بشكل مباشر على الموثوقية على المدى الطويل في ظل الحمل المستمر.
| المعلمة | النطاق المعتاد | التأثير التشغيلي |
|---|---|---|
| السعة المقدرة | 5–250 كيلو فولت أمبير | يحدد قدرة تحمل الحمولة |
| فئة الجهد | 11–33 كيلو فولت | يضمن التوافق مع الشبكة |
| الكفاءة | 95%–99% | يحد من فقدان الطاقة |
يؤدي الاختيار الدقيق للمعلمات إلى تحسين استقرار النظام وتقليل المخاطر التشغيلية في سيناريوهات تشغيل الشبكة على المدى الطويل.

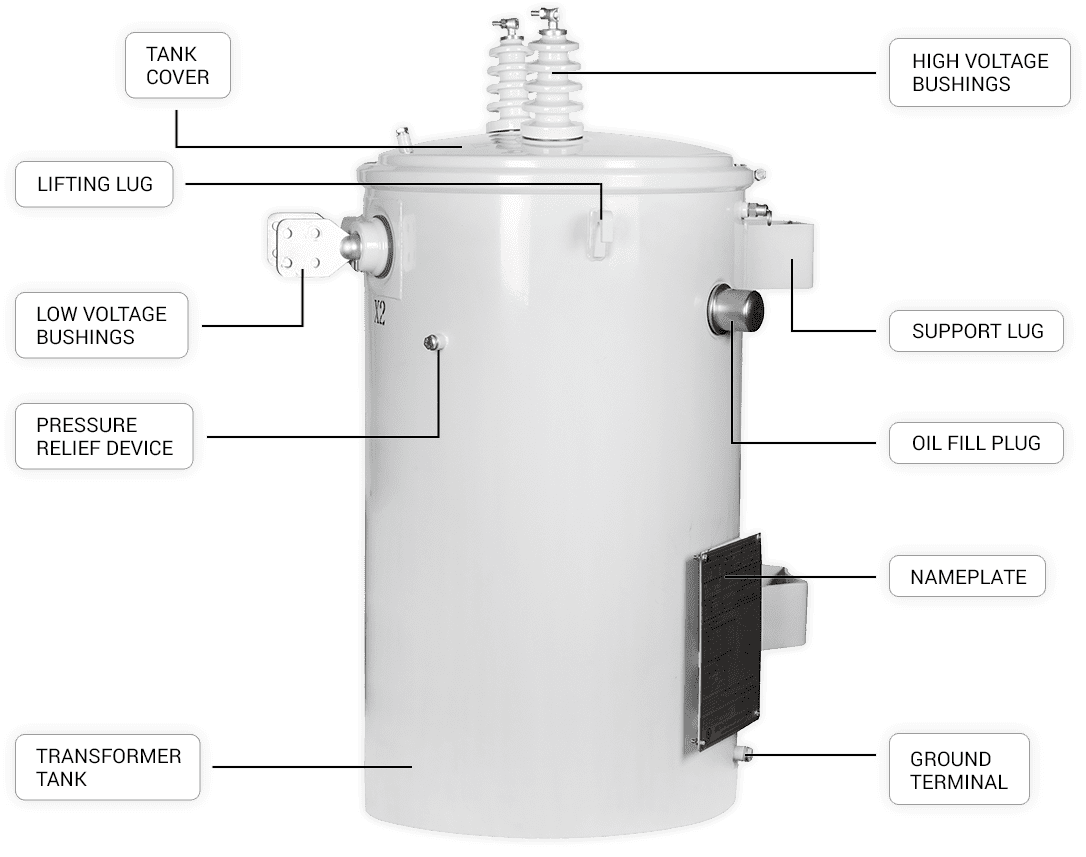

التصميم الهيكلي الأساسي وهندسة المواد في أنظمة المحولات
تحدد الهندسة الأساسية مدى فعالية محول أحادي الطور المثبت على عمود في تحويل الطاقة الكهربائية بأقل قدر من الخسائر. تعمل النوى المصنوعة من فولاذ السيليكون على تقليل التباطؤ المغناطيسي وتحسين الكفاءة أثناء التشغيل المستمر. توفر اللفات النحاسية موصلية عالية ومقاومة أقل مقارنة بالمواد البديلة. تمنع أنظمة العزل حدوث انهيار كهربائي في ظل ظروف الجهد العالي. يحمي الغلاف الميكانيكي المكونات الداخلية من التعرض للعوامل البيئية والصدمات المادية. يعزز دوران زيت التبريد من تبديد الحرارة ويثبت درجة الحرارة الداخلية. يضمن التعزيز الهيكلي الاستقرار أثناء التركيب المثبت على عمود. تطيل الطلاءات المقاومة للتآكل من عمر المعدات في البيئات الرطبة.
يؤدي المحاذاة الصحيحة لأنظمة القلب والملفات إلى تقليل مستويات الاهتزاز والضوضاء. وتضمن مراقبة الجودة أثناء التصنيع اتساق معايير الأداء عبر جميع دفعات الإنتاج.
متطلبات بيئة التركيب للمحولات أحادية الطور المثبتة على أعمدة
يتطلب تركيب المحولات أحادية الطور المثبتة على أعمدة تقييمًا دقيقًا للظروف البيئية والميكانيكية. يجب أن تتحمل قوة العمود وزن المعدات والأحمال الديناميكية أثناء التشغيل. ويجب مراعاة ضغط الرياح وقوى الاهتزاز أثناء التصميم الهيكلي. وتضمن مسافة الأمان سلامة الجمهور وتمنع التلامس العرضي مع المكونات الحاملة للتيار. كما تحمي أنظمة التأريض من تيارات الأعطال والمخاطر الكهربائية. وفي المناخات الباردة، تؤثر لزوجة الزيت على كفاءة نقل الحرارة واستقرار التشغيل. وتمنع أنظمة الحماية من الرطوبة تدهور العزل بمرور الوقت.
يُستخدم محول مغمور بالزيت بقدرة 35 كيلو فولت عادةً في أنظمة التوزيع ذات السعة الأعلى التي تتطلب أداء عزل أقوى. يقلل التحكم في النباتات حول مواقع التركيب من مخاطر السلامة. يجب أن تقاوم تركيبات الأجهزة التآكل والضغط الميكانيكي. يضمن المحاذاة الصحيحة توزيعًا متوازنًا للحمل على الهياكل الداعمة. يلعب التقييم البيئي دورًا رئيسيًا في تخطيط التركيب لضمان الموثوقية على المدى الطويل.
معايير الامتثال وشهادة السلامة الكهربائية
تضمن متطلبات الامتثال الخاصة بالمحولات أحادية الطور المثبتة على أعمدة التشغيل الآمن والموثوق في شبكات توزيع الكهرباء. تحدد المواصفة القياسية IEC 60076 متطلبات التصميم والأداء لمحولات الطاقة، بينما تحدد المواصفة القياسية IEC 60071 مستويات تنسيق العزل والجهد المقاوم المقنن لحماية النظام، وتتناول المواصفة القياسية IEC 60529 الحماية من دخول الغبار والماء للعلب الخارجية. يحدد معيار ANSI IEEE C57.12.00 المتطلبات العامة لمحولات التوزيع المغمورة بالسائل في شبكات المرافق العامة، ويحدد معيار IEEE C57.12.20 معايير التصميم والأداء التفصيلية للوحدات المثبتة على أعمدة. يحدد معيار IEEE C57.91 حدود التحميل وإرشادات ارتفاع درجة الحرارة أثناء التشغيل. تشمل الاختبارات اختبارات النبضات الصاعقة، واختبارات الجهد المطبق، وفحوصات مقاومة العزل، بينما تعمل أجهزة الحماية من زيادة التيار على التخفيف من مخاطر الصواعق وزيادة التيار الناتجة عن التبديل؛ كما تعمل التأريض، والاعتماد، وتقييم المخاطر على تحسين موثوقية التشغيل.
صيانة دورة الحياة وإدارة التكاليف في تشغيل المحولات
تركز إدارة دورة حياة المحولات أحادية الطور المثبتة على الأعمدة على خفض التكاليف التشغيلية مع الحفاظ على مستوى عالٍ من الموثوقية. تساعد الفحوصات الدورية على الكشف عن شيخوخة العزل والتآكل الميكانيكي في المراحل المبكرة. ويضمن اختبار جودة الزيت بقاء القوة العازلة ضمن الحدود المقبولة. كما يكتشف التصوير الحراري التراكم غير الطبيعي للحرارة في المكونات الحيوية. وتساهم أنظمة الصيانة التنبؤية في تحسين جاهزية المعدات وتقليل الأعطال غير المتوقعة. ويضمن التخطيط لقطع الغيار الاستعادة السريعة للخدمة في حالات التعطل.
| نوع الصيانة | الفاصل الزمني | الغرض |
|---|---|---|
| الفحص البصري | 6 أشهر | الكشف عن الأضرار المادية |
| تحليل الزيت | 12 شهراً | تحقق من جودة العزل |
| الفحص الحراري | سنويًا | تحديد حالات ارتفاع درجة الحرارة |
يؤدي تخطيط الصيانة إلى تحسين موثوقية النظام بشكل مباشر وتقليل النفقات التشغيلية على المدى الطويل عبر شبكات التوزيع.
تحسين الكفاءة التشغيلية في شبكات التوزيع
يتطلب تحسين كفاءة المحولات أحادية الطور المثبتة على أعمدة استخدام تقنيات متطورة للمراقبة وتحسين أداء النظام. حيث يقلل توزيع الأحمال من الضغط على الوحدات الفردية ويحسن استقرار الجهد الكهربائي. كما يقلل تصحيح معامل القدرة من خسائر الطاقة التفاعلية في خطوط التوزيع. وتوفر أنظمة المراقبة الذكية بيانات الأداء في الوقت الفعلي لاتخاذ القرارات التشغيلية. وتقلل أنظمة التحكم الآلية من التدخل اليدوي وتحسن زمن الاستجابة أثناء حدوث الأعطال. وتؤدي استراتيجيات الحد من فقدان الطاقة إلى تعزيز الكفاءة الإجمالية للشبكة. تدعم التحليلات التنبؤية التخطيط طويل الأجل للبنية التحتية. تضمن المراقبة المستمرة للأداء التشغيل المستقر في ظل ظروف الحمل المتغيرة. تعمل ترقيات النظام على تحسين المرونة والموثوقية في شبكات الطاقة الحديثة. يعزز تكامل الشبكة الذكية أداء التوزيع عبر الأنظمة واسعة النطاق.
الأسئلة الشائعة
ما هي العوامل التي تؤثر على كفاءة المحولات أحادية الطور المثبتة على أعمدة؟
تعتمد كفاءة المحولات أحادية الطور المثبتة على الأعمدة على جودة مادة القلب، ومقاومة اللفات، وظروف الحمل. حيث يقلل الفولاذ السيليكوني عالي الجودة من الخسائر المغناطيسية أثناء التشغيل. كما تعمل اللفات النحاسية على تحسين التوصيل الكهربائي وتقليل تولد الحرارة. ويؤدي عدم توازن الحمل إلى زيادة فقدان الطاقة وتقليل مستويات الكفاءة. كما تؤثر درجة الحرارة المحيطة بشكل كبير على الأداء الحراري. وتساعد أنظمة التبريد المناسبة في الحفاظ على استقرار الظروف الداخلية. وتؤدي تقلبات الجهد إلى إجهاد إضافي على أنظمة العزل. وتؤثر جودة الصيانة على استقرار الأداء على المدى الطويل. ويضمن الفحص المنتظم الكشف المبكر عن انخفاض الكفاءة. تساعد أنظمة المراقبة الحديثة على تحسين الأداء التشغيلي. تقلل تقنيات التركيب المناسبة من الضغط الميكانيكي. تؤثر خيارات تصميم النظام بشكل مباشر على كفاءة استخدام الطاقة في شبكات التوزيع.
كم مرة يجب إجراء الصيانة؟
يعتمد جدولة الصيانة للمحولات أحادية الطور المثبتة على الأعمدة على الحمل التشغيلي والظروف البيئية. تتبع معظم شبكات المرافق دورات فحص نصف سنوية لإجراء الفحوصات الأساسية. وعادةً ما يتم إجراء تحليل الزيت مرة واحدة سنويًا لتقييم جودة العزل. يساعد التصوير الحراري في تحديد مشكلات ارتفاع درجة الحرارة الخفية قبل حدوث الأعطال. ويكشف الفحص البصري عن التآكل أو التسرب أو الأضرار الهيكلية. وقد تتطلب البيئات ذات الرطوبة العالية أو الساحلية صيانة أكثر تواترًا. كما تؤثر شدة الحمل بشكل كبير على فترات الفحص. تسمح أنظمة الصيانة التنبؤية بإجراء الصيانة بناءً على الحالة بدلاً من الجداول الزمنية الثابتة. يؤثر توفر قطع الغيار على توقيت الإصلاح. يحسّن التخطيط السليم للصيانة موثوقية النظام ويقلل من فترات التعطل غير المتوقعة في شبكات التوزيع.
