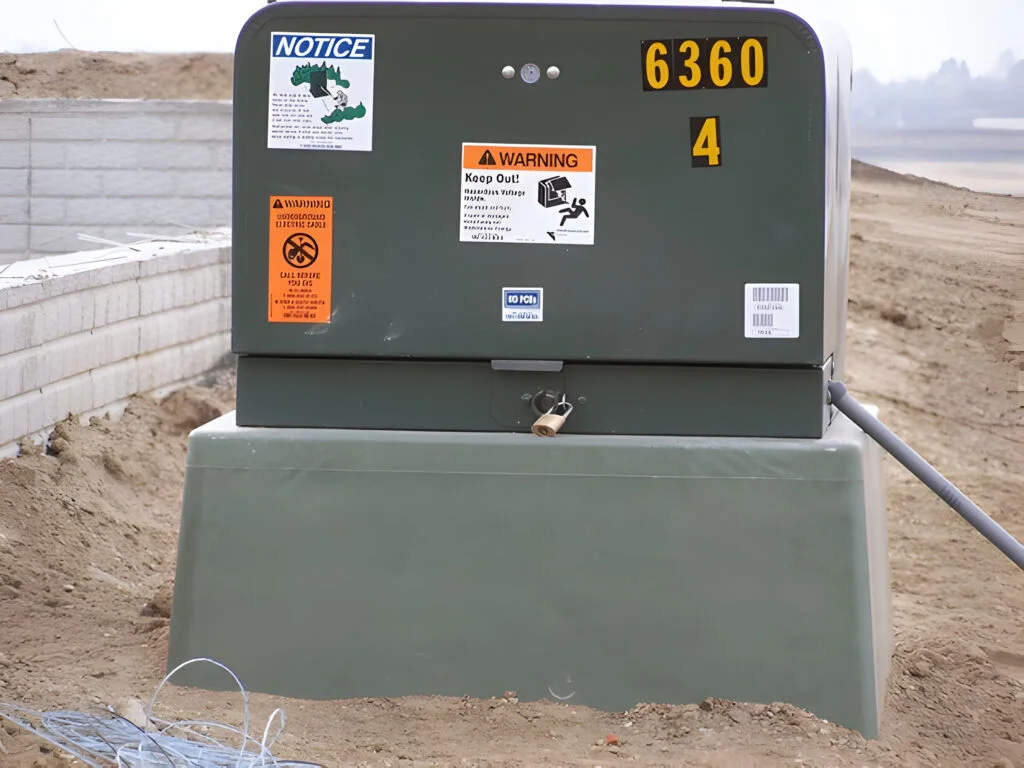

كيفية اختيار محول أحادي الطور مُركَّب على قاعدة؟
-
يعتمد اختيار المحولات أحادية الطور المثبتة على قاعدة على الحمل والجهد والسلامة والخسائر وقوة الهيكل وجودة المورد.
يدعم المحول أحادي الطور المثبت على قاعدة توزيع الطاقة في الأماكن الخارجية بأمان. وغالبًا ما يستخدمه المشترون في مجمعات المتاجر. كما تقوم شركات المرافق بتركيبه في المناطق السكنية أيضًا. ويؤدي اختيار الحجم غير المناسب إلى انخفاض الجهد بسرعة. ويؤدي سوء الإغلاق إلى حدوث أضرار مبكرة بسبب الرطوبة. كما أن الخزانات الفولاذية الضعيفة تزيد من مخاطر التخريب. ويؤدي الاختيار الذكي إلى تقليل حالات انقطاع التيار بشكل كبير. كما أنه يقلل من تكاليف الصيانة لاحقًا. ويقوم المهندسون أولاً بمقارنة دورات التشغيل. ثم يقومون بفحص بيانات المناخ المحلي. وتقوم الفرق بمراجعة سعة المغذيات بعناية. ويجب على قسم المشتريات التحقق من سجلات الاختبار في وقت مبكر. ويحمي التخطيط الجيد جداول المشروع بشكل جيد. وتناسب الوحدة ذات الكلمة الرئيسية المناطق العامة المرئية. وتحسن تصميمات الواجهة الأمامية غير القابلة للتشغيل من سلامة المشغل. وترفع الاختيارات الصحيحة من قيمة الأصول على المدى الطويل.
تخطيط الحمل للمحولات أحادية الطور المثبتة على قاعدة
يجب أن يتناسب المحول أحادي الطور المركب على قاعدة مع الطلب الفعلي. ابدأ أولاً بإجمالي الأحمال المتصلة. ثم قم بتطبيق عوامل تنوع الطلب بعناية. غالبًا ما تتطلب عمليات تشغيل المحركات هامشًا إضافيًا. وتختلف أحمال التدفئة اختلافًا كبيرًا حسب الموسم. قد يتوسع المستأجرون المستقبليون قريبًا. أضف احتياطي النمو عندما يكون ذلك مبررًا. يؤدي الحجم الزائد إلى إهدار رأس المال وزيادة الخسائر. يؤدي الحجم الناقص إلى ارتفاع درجة حرارة اللفات بسرعة. راجع منحنيات الحمل بالساعة شهريًا. توفر العدادات الذكية اتجاهات مفيدة. يجب على المصممين مقارنة ذروات الصيف. كما يجب عليهم فحص ذروات الشتاء. تحتاج الأحمال التوافقية إلى الاهتمام أيضًا. تشوه الأجهزة غير الخطية تدفق التيار. اسأل البائعين عن الحدود الحرارية. تعمل بيانات الحمل الواضحة على تحسين العروض بشكل كبير.
القيم الاسمية للجهد والتوافق مع الشبكة
يجب أن يتطابق الجهد الأولي تمامًا مع خدمة التغذية. ويجب أن يتناسب الجهد الثانوي مع المعدات الطرفية. وينبغي أن يتوافق التردد مع قواعد الشبكة المحلية. وتساعد نطاقات التوصيلات على إجراء التعديلات الموسمية. وتُعتبر تصنيفات مستويات التيار الزائد مهمة في الأماكن الخارجية. وتوفر قيم BIL الحماية لأنظمة العزل. تأكد من طريقة التأريض قبل الطلب. تستخدم بعض المواقع مخرجات ذات طورين منفصلين. بينما تحتاج مواقع أخرى إلى جهد خدمة خاص. وقد تتطلب خزانات العدادات التنسيق. ويجب التحقق من أحجام كوعات الكابلات. وقد تختلف معايير المرافق بشكل كبير.
يرجى تقديم المخططات قبل بدء التصنيع. فإعادة العمل لاحقًا تكلف مالاً أكثر. ويُستخدم محول الطاقة المغمور بالزيت بجهد 66 كيلو فولت في مهام النقل في أماكن أخرى. أما محطات التوزيع فتستخدم عادةً فئات أقل. ويجب أن تكون المواصفات دقيقة وموجزة.
سوائل التبريد والتحكم الحراري
يؤثر اختيار السائل بشكل كبير على العمر التشغيلي. ولا يزال الزيت المعدني هو الخيار الأكثر شيوعًا. أما الإستر الطبيعي فيتميز بمزايا تتعلق بالسلامة من الحرائق. وتساعد نقاط الاشتعال الأعلى على تعزيز السلامة. كما أن الحرارة المحيطة تزيد من الضغط على اللفات. ويؤدي التعرض لأشعة الشمس إلى ارتفاع درجة حرارة الخزانات الفولاذية يوميًا. وتساعد المسافات بين فتحات التهوية على تدفق الهواء للتبريد. وتؤثر دورات التحميل على ارتفاع درجات الحرارة في النقاط الساخنة. اسأل عن حدود ارتفاع درجة الحرارة. راجع فئة التبريد الموضحة على اللوحة بعناية. تساعد عينات السوائل في تتبع الحالة. يجب أن يظل محتوى الرطوبة منخفضًا. تحتاج مثبطات الأكسدة إلى المراقبة في بعض الأحيان. تمنع جودة الحشوات حدوث التسربات لاحقًا. يقلل الطلاء القوي من الحرارة المشعة. تساعد الفراغات الداخلية في مسارات الدوران. تحمي الضوابط الحرارية ورق العزل. يؤدي التبريد الأفضل إلى إطالة دورات الاستبدال.
متانة الغلاف للمحولات أحادية الطور المثبتة على قاعدة

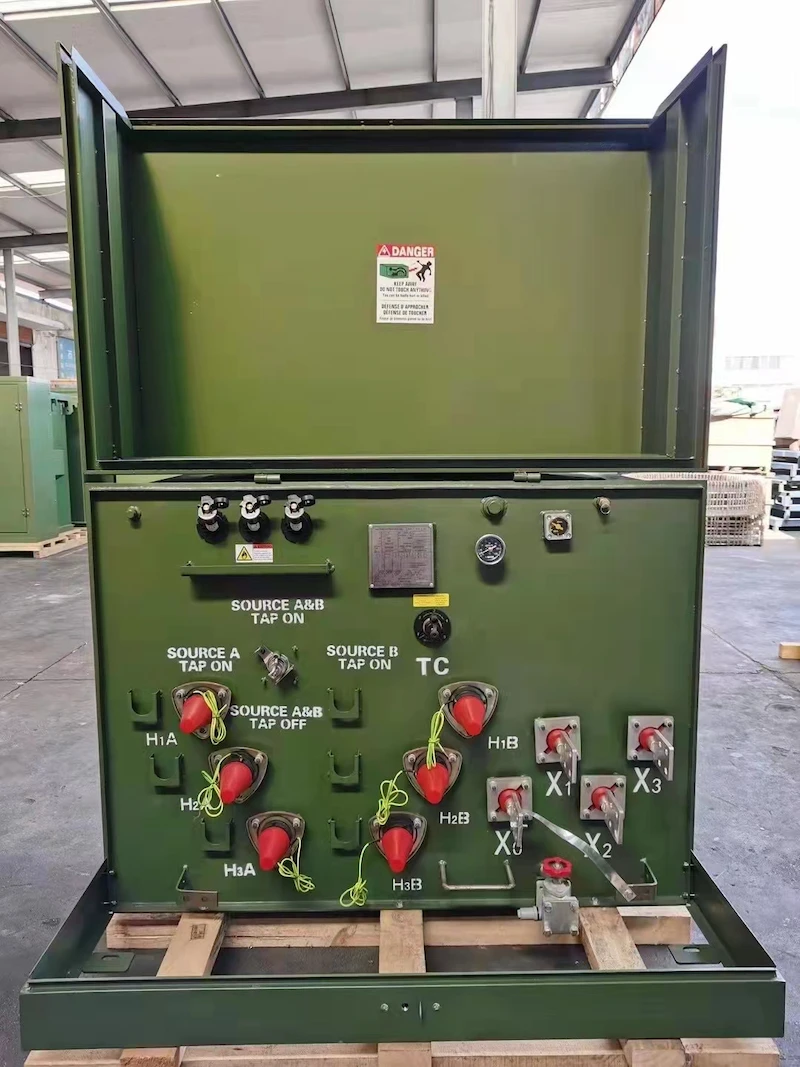

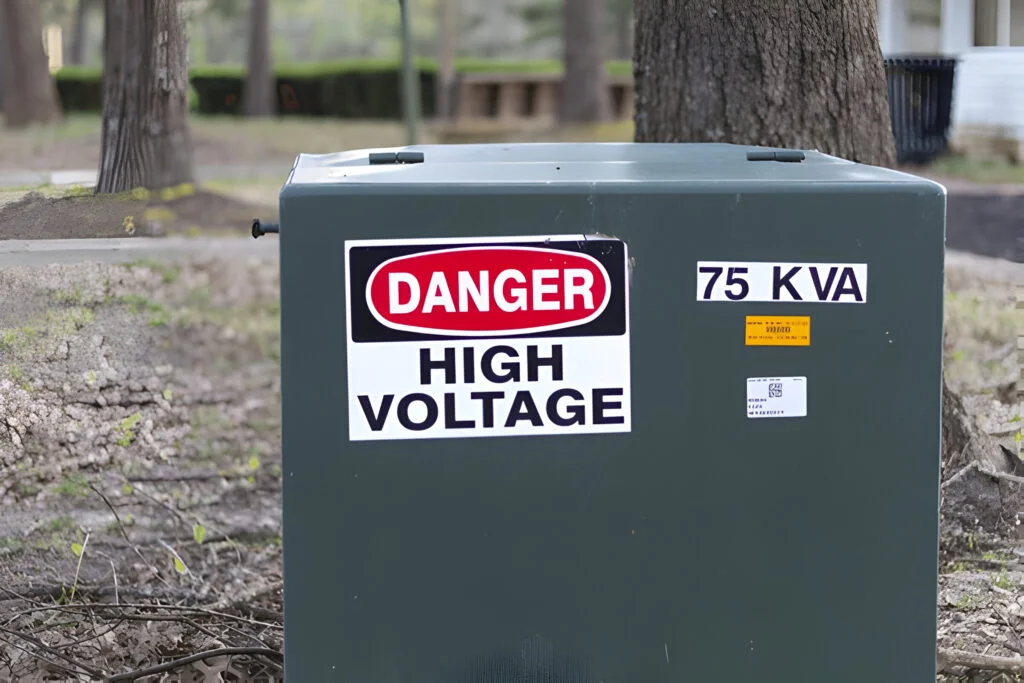

يتم تركيب محول أحادي الطور مثبت على قاعدة في المناطق العامة. ويجب فحص متانة الخزانة بعناية. حيث يؤثر سمك الفولاذ على مقاومة الانبعاج، كما تؤثر جودة اللحام على المتانة على المدى الطويل. ويجب توفير حماية للمفصلات ضد التآكل. كما يجب أن تقاوم الأقفال محاولات العبث بها. وتتميز الطلاءات المسحوقية بمقاومة جيدة للعوامل الجوية. وتحتاج المواقع الساحلية إلى مقاومة أعلى. ويجب أن تظل القنوات السفلية صلبة. أما المناطق المعرضة للفيضانات فتحتاج إلى قواعد مرتفعة. تمنع أختام الأبواب دخول الغبار. تحتاج حجرات الكابلات إلى تباعد واضح. يجب إزالة الحواف الحادة. يجب أن تظل لوحات الأسماء قابلة للقراءة. تحتاج مسامير التثبيت الأرضية إلى ربط قوي. افحص الوحدات النموذجية ماديًا. تقلل العلب الجيدة من طلبات الصيانة. المظهر مهم أيضًا للحرم الجامعي.
أجهزة السلامة واعتماد المرافق
تقلل أجهزة الحماية بشكل كبير من انتشار انقطاع التيار الكهربائي. تعمل الصمامات ذات الوصلة الحربية على إزالة الأعطال الداخلية. وتوفر الصمامات المحددة للتيار حماية إضافية. كما تعمل مانعات الصواعق على امتصاص طاقة الصواعق. ويجب أن تظل مسارات التأريض قصيرة. وتساهم العوازل ذات الواجهة العازلة في تعزيز السلامة عند اللمس. ويجب أن تتضمن الملصقات تحذيرات واضحة في الخارج. ويقوم مفتشو المرافق العامة بمراجعة العديد من التفاصيل. ويطلب البعض استخدام ماركات معتمدة من الملحقات.
وهناك حالات أخرى تتطلب إجراء زيارات اختبارية. يجب أن توضح الرسومات الفراغات في المراحل المبكرة. وتساعد مؤشرات مستوى الزيت فرق الصيانة. كما تعمل أجهزة تنفيس الضغط على تنفيس الضغط بأمان. ويمكن أن تحد أجهزة القفل المترابط من مخاطر سوء الاستخدام. ويُعد الوصول إلى قطع الغيار أمرًا مهمًا في المراحل اللاحقة. ويستخدم محول الطاقة المغمور بالزيت بجهد 220 كيلو فولت أنظمة حماية مختلفة. وتحتاج المنصات العامة إلى تدابير حماية مدمجة.
الكفاءة وتكلفة الملكية
لا يُفيد سعر الشراء وحده في شيء. فالخسائر تستمر مع كل ساعة تشغيل. وتستمر خسائر عدم التحميل يومياً دون توقف. وترتفع خسائر التحميل مع ارتفاع التيار. كما أن تغير تعريفات الطاقة يؤثر بسرعة على الجدوى الاقتصادية. لذا، قارن بين نماذج التكلفة الإجمالية للملكية. فالأجزاء الأساسية الأفضل توفر التكاليف على المدى الطويل. وقد تقلل اللفات النحاسية من الخسائر. اطلب ضمان القيم تعاقدياً. فالغرامات تحفز الموردين على الدقة. وقد يكون لمستويات الضوضاء أهمية في المناطق المجاورة. فخفض الأزيز يساعد المجتمعات المحلية. كما أن مدة الضمان تضيف قيمة أيضاً. وتؤثر موثوقية التسليم على التدفق النقدي للمشروع. وينبغي على فرق الشؤون المالية وضع نماذج لسيناريوهات مختلفة. تدعم الأصول الفعالة أهداف الاستدامة. تساعد البيانات الجيدة في الحصول على الموافقات بشكل أسرع. يقارن المشترون الأذكياء التكاليف على مدى عشر سنوات.
مصفوفة اختيار المفاتيح
| العامل | لماذا هذا مهم | تركيز على المشتري |
|---|---|---|
| حجم kVA | يمنع الحمل الزائد | ذروة الطلب |
| الجهد الأولي | مباراة على شبكة | بيانات المرافق |
| الخسائر | تكلفة التشغيل | القيم المضمونة |
| الملحق | الأمن الجوي | الصلب والطلاء |
| الحماية | التحكم في الأعطال | حزمة الصمامات |
جودة الموردين وضوابط المصانع
يقوم الموردون الموثوقون بتوثيق كل خطوة من خطوات العملية. وتقلل إمكانية تتبع المواد من المخاطر الخفية. يجب أن تكون مصادر الفولاذ الأساسية مؤهلة. تؤثر نقاء النحاس على نتائج التسخين. يجب أن تتسم إجراءات اللحام بالاتساق دائمًا. يجب التحكم في عملية تجفيف الطلاء. يتم التحقق من كل وحدة من خلال الاختبارات الروتينية. يجب على المشترين طلب التقارير في وقت مبكر. غالبًا ما تزيد زيارات اختبار القبول في المصنع (FAT) من الثقة. تحتاج فترات التسليم إلى فترات أمان واقعية. يجب أن تكون العبوات مقاومة للرطوبة أثناء النقل. تحتاج صناديق التصدير إلى قواعد صلبة. توفر قوائم قطع الغيار الوقت. يجب أن تستجيب فرق الخدمة بسرعة. تثبت المشاريع المرجعية عمق الخبرة. كما أن التوريد الأخلاقي مهم الآن. تحمي المصانع الموثوقة الجداول الزمنية جيدًا.
لمحة موجزة عن المقارنة التجارية
| العنصر | العرض الأساسي | عرض مميز |
|---|---|---|
| الضمان | 12 شهراً | 24 شهراً |
| ضمان التعويض عن الخسارة | قياسي | محسّن |
| الطلاء | في الهواء الطلق (في الظروف العادية) | مستوى الساحل |
| التسليم | 12 أسبوعًا | 8 أسابيع |
| الدعم | البريد الإلكتروني | مهندس متخصص |
شروط التركيب والصيانة
تؤثر ظروف الموقع بشكل كبير على النتائج على المدى الطويل. تحتاج قواعد الخرسانة إلى أسطح مستوية. تمنع قنوات الصرف تراكم المياه الراكدة. تساعد مناطق الخلوص على الوصول الآمن. تمنع حواجز المركبات الأضرار الناتجة عن الصدمات. تحتاج انحناءات الكابلات إلى نصف قطر كافٍ. تؤكد اختبارات التشغيل صحة القطبية أولاً. تضمن فحوصات عزم الدوران تثبيت الموصلات بإحكام. تكتشف المسح بالأشعة تحت الحمراء الوصلات الساخنة. تتبع اختبارات السوائل اتجاهات التآكل. يجب أن تظل أسطح البطانات نظيفة دائمًا. يجب أن تظل الأقفال صالحة للعمل. تحتاج شقوق الطلاء إلى إصلاح سريع. يجب أن تظل النباتات مقلمة. تدعم سجلات الصيانة مطالبات الضمان. تقلل العناية المخططة من الأعمال الطارئة. تحافظ المواقع المستقرة على وقت تشغيل مرتفع.
القرار النهائي بشراء محول أحادي الطور مثبت على قاعدة
يجب أن يتوافق المحول أحادي الطور المثبت على قاعدة مع الأهداف الفنية والميزانية المحددة. ابدأ ببيانات دقيقة عن الأحمال. تأكد من تفاصيل الجهد الكهربائي مع شركات المرافق العامة. قارن الخسائر على مدار السنوات بعناية. افحص متانة الهيكل المادي. اطلب دائمًا إجراء اختبارات روتينية معتمدة. راجع بنود الضمان بدقة. تحقق من سرعة استجابة المورد. خطط مسبقًا لتوفير قطع الغيار. استخدم مصفوفات عطاءات واضحة. تجنب الوعود التجارية الغامضة. تقلل العقود القوية من النزاعات لاحقًا. يجب أن تكون خطط التشغيل جاهزة. تحتاج ميزانيات الصيانة إلى الموافقة أيضًا. تؤدي القرارات المتوازنة إلى إنشاء أصول موثوقة. ويتبع ذلك عمر خدمة طويل. يحصل المشترون الحذرون على عوائد أفضل.
الأسئلة الشائعة
ما هو حجم المحول الذي يجب أن أختاره؟
اختر الحجم بناءً على الطلب المقاس أولاً. استخدم سجلات عدادات الفواصل الزمنية كلما أمكن ذلك. أضف هوامش نمو واقعية فقط. فالتقديرات المبالغ فيها تؤدي إلى إهدار المال بسرعة، بينما التقديرات المتحفظة تقصر العمر التشغيلي بشكل كبير. ضع في اعتبارك عمليات تشغيل المحركات بعناية، فهي تسبب طفرات قصيرة في التيار. راجع أيضًا ذروات الاستهلاك الموسمية بشكل منفصل، حيث تختلف أحمال التدفئة والتبريد. كما تحتاج الأحمال التوافقية أحيانًا إلى تخفيض السعة. اطلب البيانات الحرارية من الموردين. يمكن لمخططي المرافق تأكيد حدود المغذيات. يستهدف العديد من المشترين السعة الاحتياطية. غالبًا ما تكون النسبة من 10 إلى 20 في المائة مناسبة. تعتمد القيم النهائية على مهام الموقع. قم بتوثيق الافتراضات للمراجعات المستقبلية.
