كيفية اختيار محول الطاقة المبرد بالزيت؟

المبادئ الأساسية لتشغيل المحولات

يعمل محول الطاقة المبرد بالزيت من خلال الحث الكهرومغناطيسي بين اللفات الأولية والثانوية. وتقوم النوى المغناطيسية بتوجيه التدفق المغناطيسي بكفاءة وتقليل فقدان الطاقة إلى أدنى حد. تتولد الحرارة بسبب المقاومة والتأثيرات المغناطيسية أثناء التشغيل. يمتص الزيت الحرارة وينقلها إلى سطح الخزان. يمنع زيت العزل حدوث تفريغ كهربائي بين المكونات الداخلية. يحافظ الدوران المناسب على توزيع متسق لدرجة الحرارة داخل الوحدة. تضمن القوة العازلة العالية عزلًا موثوقًا به تحت الأحمال المتغيرة. يجب أن تظل اللفات والقلب متوازنة حراريًا أثناء التشغيل. يؤثر التصميم الهيكلي بشكل كبير على كل من الكفاءة والمتانة. يعتمد التشغيل الموثوق به على تنسيق الأنظمة الكهربائية والحرارية.

أنظمة التبريد والأداء الحراري

تحدد أنظمة التبريد مدى فعالية إزالة الحرارة من المحول. يعتمد التبريد الطبيعي على الحمل الحراري للزيت وحركة الهواء المحيط. أما الأنظمة القسرية فتستخدم المضخات والمراوح لتعزيز عملية تبديد الحرارة. تناسب أنظمة ONAN الأحمال المتوسطة بفضل هيكلها البسيط واحتياجاتها المنخفضة للصيانة. بينما تتعامل أنظمة ONAF و OFAF مع ظروف الأحمال الأعلى بكفاءة. ويؤثر كل تكوين على استهلاك الطاقة واستقرار التشغيل. لذا يجب على المهندسين مطابقة نوع التبريد مع متطلبات الحمل الفعلية. يقلل التبريد الفعال من تقادم العزل ويحسن العمر الافتراضي. يظل التحكم في درجة الحرارة أمرًا بالغ الأهمية لتشغيل المحول بأمان. يضمن الاختيار الصحيح للنظام أداءً مستقرًا في ظل الظروف المتغيرة.

تخطيط السعة ومواءمة الأحمال

يضمن الاختيار الصحيح للسعة التشغيل المستقر والكفاءة على المدى الطويل. يجب أن يتوافق الطلب على الحمل بشكل وثيق مع السعة المقدرة للمحول. يؤدي التحميل الزائد إلى ارتفاع درجة الحرارة وتقليل عمر العزل بشكل كبير. وقد تتعطل الوحدات ذات السعة المنخفضة أثناء ظروف ذروة الطلب. يقوم المهندسون بتقييم أنماط الحمل ومتطلبات التوسع المستقبلية بعناية. تحدد الحدود الحرارية الحدود الآمنة لأداء الملفات. يدعم محول الطاقة المغمور بالزيت بجهد 110 كيلو فولت أنظمة نقل الجهد العالي بفعالية. يقلل تحديد الحجم الدقيق من خسائر الطاقة والمخاطر التشغيلية. تحسن السعة المتوازنة الموثوقية والكفاءة عبر النظام. يدعم التخطيط الاستراتيجي النمو المستدام للبنية التحتية.

تحسين الكفاءة وإدارة الخسائر

تلعب الكفاءة دورًا رئيسيًا في أداء المحولات وتكلفة تشغيلها. وتحدث خسائر القلب بسبب تأثيرات التباطؤ المغناطيسي والتيارات الدوامة. أما خسائر النحاس فتنتج عن المقاومة الكهربائية داخل موصلات اللفات. تقلل المواد عالية الجودة من كلا النوعين من الخسائر بشكل فعال. يعمل التصميم المتطور للقلب على تحسين الأداء المغناطيسي والكفاءة. تقلل المحولات الموفرة للطاقة من استهلاك الكهرباء بمرور الوقت. غالبًا ما تحدد المعايير التنظيمية مستويات الكفاءة المقبولة. تحقق التصميمات المُحسّنة التوازن بين التكلفة والأداء التشغيلي على المدى الطويل. تدعم الخسائر المنخفضة الأهداف البيئية والاقتصادية. يضع المهندسون الكفاءة في مقدمة أولوياتهم لتحقيق التشغيل المستدام للنظام.

متطلبات التركيب وظروف الموقع

تؤثر ظروف التركيب تأثيراً كبيراً على أداء المحولات ومتانتها. تتطلب التركيبات الخارجية حماية من العوامل الجوية والتعرض للظروف البيئية. أما التركيبات الداخلية فتتطلب تهوية مناسبة وتدابير السلامة من الحرائق. يؤثر الارتفاع عن سطح البحر بشكل كبير على كفاءة التبريد وأداء العزل. وقد تؤدي المساحات المحدودة إلى تقييد حجم المحولات وتكوينها. يجب أن تتوافق مستويات الضوضاء مع المعايير التنظيمية والبيئية. يقوم المهندسون بتقييم ظروف الموقع بعناية قبل اختيار المواصفات. ويؤدي التركيب السليم إلى تحسين الكفاءة والعمر التشغيلي. كما يضمن التوافق البيئي أداءً ثابتاً على المدى الطويل. ويمنع التخطيط التفصيلي حدوث قيود تشغيلية في المستقبل.

تخطيط الصيانة وتكلفة دورة الحياة

تؤثر الصيانة بشكل مباشر على موثوقية المحولات وكفاءة التكلفة على المدى الطويل. تساعد الفحوصات الدورية للزيت على الكشف عن مستويات الرطوبة والحموضة والتلوث. تقلل الصيانة الوقائية من الأعطال غير المتوقعة ومخاطر التوقف عن العمل. توفر أنظمة المراقبة بيانات في الوقت الفعلي لتقييم الأداء. يتطلب المحول المغمور بالزيت بجهد 35 كيلو فولت فحصًا دوريًا ومعالجة للزيت. تعتمد وتيرة الصيانة على ظروف الحمل والعوامل البيئية. تشمل تكلفة دورة الحياة نفقات التركيب والتشغيل والصيانة. تؤدي الصيانة الفعالة إلى إطالة عمر الخدمة وتحسين الأداء. يقلل التخطيط السليم من تكاليف التشغيل على المدى الطويل بشكل كبير. تضمن الصيانة الموثوقة تشغيل النظام بشكل متسق.

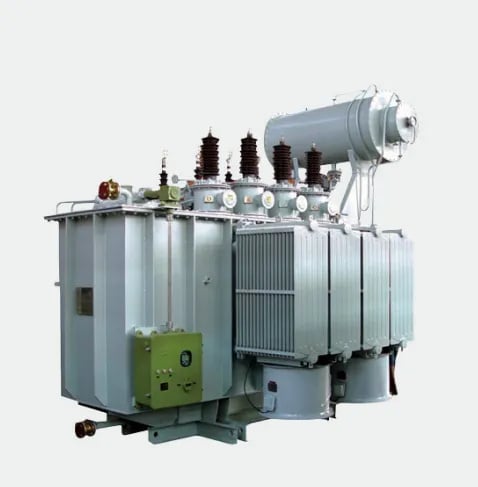

مقارنة بين طرق التبريد

مقارنة بين أنواع زيوت العزل

قائمة مراجعة لاختيار المفاتيح

• تقييم الطلب على الأحمال واحتياجات التوسع المستقبلية
• اختر نظام التبريد المناسب وفقًا للاستخدام
• التحقق من معايير جودة مواد العزل والزيوت
• تقييم بيئة التثبيت ومتطلبات السلامة
• تحليل معدلات الكفاءة ومستويات فقدان الطاقة
• تخطيط استراتيجية الصيانة وتكلفة دورة الحياة
• ضمان الامتثال لمعايير القطاع

ما هو أفضل نوع من الزيوت لتبريد المحولات؟

لا يزال الزيت المعدني مستخدمًا على نطاق واسع نظرًا لفعاليته من حيث التكلفة وتوافره. وتتميز الزيوت القائمة على الإسترات بأداء أفضل في مجالي السلامة من الحرائق والحماية البيئية. وتوفر الإسترات الطبيعية قابلية للتحلل البيولوجي وتحملًا محسّنًا للرطوبة. أما الإسترات الاصطناعية فتتميز باستقرار حراري ممتاز ومقاومة عالية للأكسدة. ويعتمد اختيار الزيت على متطلبات الاستخدام ومعايير السلامة. غالبًا ما تفضل المنشآت الحضرية السوائل المقاومة للحريق. قد تعطي التطبيقات الصناعية الأولوية للتوازن بين الأداء والتكلفة. يعمل الزيت المناسب على تحسين كفاءة العزل والتبريد. يجب على المهندسين تقييم القوة العازلة وسلوك الشيخوخة بعناية. يعزز اختيار الزيت المناسب الموثوقية والسلامة التشغيلية.

كم مرة يجب فحص زيت المحولات؟

يجب فحص زيت المحولات مرة واحدة على الأقل سنويًا. وقد تتطلب الأنظمة الحيوية إجراء فحوصات وتحليلات أكثر تواترًا. وتشمل الاختبارات الرئيسية قياس محتوى الرطوبة والحموضة والقوة العازلة. كما يساعد تحليل الغازات المذابة في الكشف المبكر عن الأعطال الداخلية. تضمن المراقبة المنتظمة استقرار الخصائص الكيميائية والكهربائية. قد تؤثر الظروف البيئية بشكل كبير على فترات الاختبار. يقلل الاختبار الوقائي من مخاطر تعطل المعدات بشكل غير متوقع. تستخدم فرق الصيانة النتائج لتخطيط الإجراءات التصحيحية. يدعم الاختبار المتسق الكفاءة والموثوقية على المدى الطويل. تؤدي الإدارة السليمة للزيت إلى إطالة عمر خدمة المحولات.
