كيفية اختيار المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي؟
-
العوامل الرئيسية والمزايا وصيانة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي من أجل تشغيل آمن وفعال وطويل الأمد.

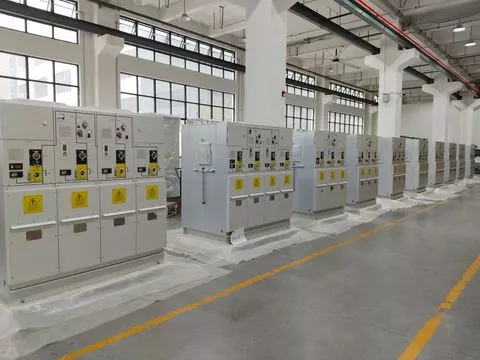

مقدمة إلى المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي
تعد المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي عنصراً أساسياً في الشبكات الكهربائية الحديثة. فهي توفر حلولاً مدمجة وموثوقة وآمنة لتوزيع الجهد العالي. وتستفيد المحطات الفرعية الحضرية من صغر حجمها مقارنةً بالمفاتيح الكهربائية التقليدية المعزولة بالهواء. على سبيل المثال، استبدلت محطة فرعية في مدينة سنغافورة المفاتيح الكهربائية المعزولة بالهواء بجهد 132 كيلو فولت بوحدات معزولة بالغاز، مما أدى إلى توفير مساحة قيّمة على سطح المبنى مع الحفاظ على الموثوقية. تعمل هذه المعدات على عزل المكونات الحية في غاز مضغوط، مما يقلل من مخاطر الأعطال الكهربائية. ويستفيد المشغلون من موثوقية محسنة للنظام وعمر تشغيلي أطول. يؤثر الاختيار الصحيح على كل من الأداء الفوري وتكاليف الصيانة على المدى الطويل. يجب على المهندسين النظر بعناية في المواصفات الفنية. فقد يؤدي إهمال التوافق مع متطلبات الشبكة إلى حدوث أعطال تشغيلية.
المزايا الرئيسية لمفاتيح التوزيع المعزولة بالغاز عالية الجهد
تقدم المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي مزايا عديدة مقارنة بالبدائل التقليدية. ويقلل تصميمها المدمج بشكل كبير من المساحة المطلوبة، مما يجعلها مثالية للتركيبات في المناطق الحضرية المكتظة. على سبيل المثال، اعتمدت محطة شينجوكو الفرعية في طوكيو هذه التكنولوجيا لتتناسب مع مبنى متعدد الطوابق، وهو ما لم يكن ممكنًا مع الأنظمة المعزولة بالهواء. كما أن تقليل الضوضاء يزيد من ملاءمتها للمناطق المأهولة بالسكان. وتحمي البيئة الغازية المغلقة والمضغوطة المكونات من الغبار والرطوبة، مما يضمن أداءً مستقرًا. تظل الموثوقية عالية باستمرار حتى في الظروف الصناعية القاسية أو الظروف الجوية القاسية، وهو أمر بالغ الأهمية لتطبيقات المفاتيح الكهربائية عالية الجهد. بالإضافة إلى ذلك، تساعد فترات الصيانة الأطول على تقليل تكاليف العمالة والتشغيل. تعمل الأجزاء الحية المغلقة بالكامل على تحسين السلامة، بينما تدعم التكوينات المعيارية سهولة الترقيات والتوسع. كما تم تحسين كفاءة الطاقة بسبب الحد الأدنى من الخسائر الداخلية، ويقلل التثبيت المبسط من وقت التعطل ونفقات المشروع الإجمالية.
المواصفات الفنية الأساسية التي يجب أخذها في الاعتبار
يعتمد اختيار المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي المناسبة على تقييم المواصفات. يجب أن يتوافق الجهد المقنن مع تصميم الشبكة. ويضمن التيار المقنن قدرة المعدات على تحمل الأحمال التشغيلية القصوى. أما قدرة تحمل الدائرة القصيرة فتحمي الشبكة أثناء حدوث الأعطال. وفي أحد المشاريع الصحراوية في المملكة العربية السعودية، اختار المهندسون مفاتيح GIS مصنفة لـ 400 كيلو فولت ومقاومة لدرجات الحرارة العالية من أجل تحمل الحرارة الشديدة. ويحدد نوع العزل وقوة العزل الكهربائي موثوقية الأداء. تؤثر نقاء الغاز والضغط بشكل مباشر على العمر الافتراضي. يضمن نطاق درجة حرارة التشغيل الأداء السليم في المناخات القاسية. تضمن المتانة الميكانيكية موثوقية عمليات التبديل. تسمح أدوات التحكم الإضافية بالتكامل مع أنظمة الأتمتة الحديثة. تعمل ميزات المراقبة على تحسين تخطيط الصيانة الوقائية. يقلل التوافق مع البنية التحتية الحالية من تعقيد التركيب وتكاليفه.

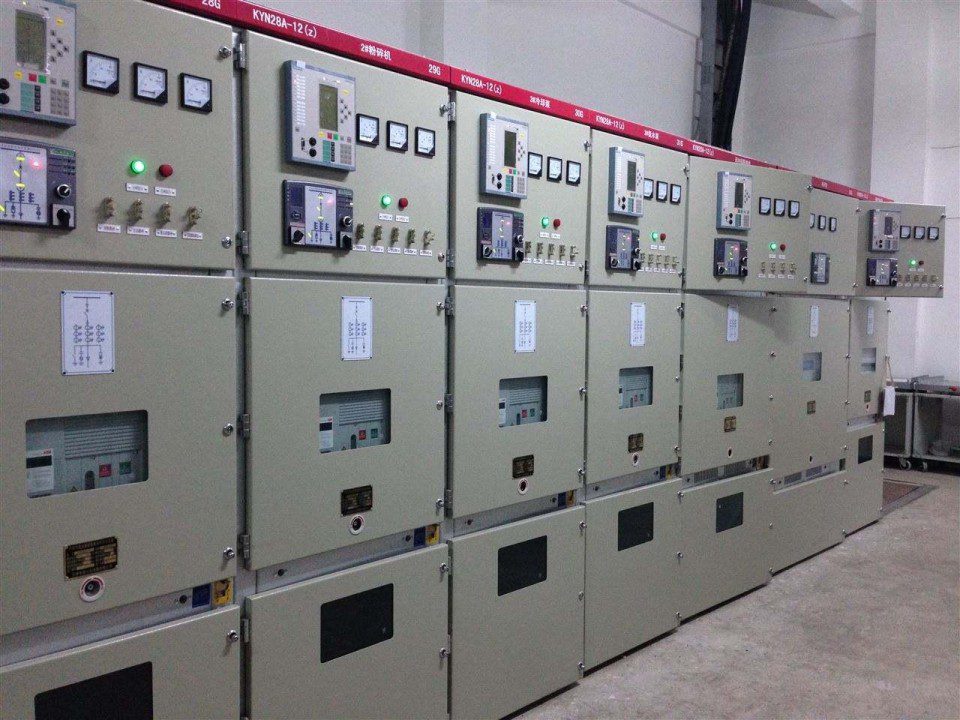

العوامل المؤثرة على العمر التشغيلي لمفاتيح الجهد العالي
تتأثر مدة خدمة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي بعدة عوامل. فالظروف البيئية، مثل الرطوبة أو التلوث الصناعي، تؤثر على متانتها. على سبيل المثال، تمكنت محطة لتوليد الطاقة في الهند من إطالة عمر هذه المفاتيح من خلال تركيب أنظمة لتنقية الهواء والتحكم في الرطوبة. كما أن تسرب الغاز أو الاستخدام غير السليم يقصر من عمرها التشغيلي. يؤثر التآكل الميكانيكي الناتج عن التشغيل المتكرر على المكونات. يمكن أن يقلل الإجهاد الحراري أثناء تقلبات الحمل من الكفاءة. تضمن جودة المواد والتصنيع عمرًا تشغيليًا أطول. تعمل الصيانة الوقائية المنتظمة على إطالة الأداء بشكل كبير. يعد التركيب السليم، بما في ذلك المحاذاة والتأريض، أمرًا بالغ الأهمية. يؤثر تكرار التشغيل وحمل التبديل على تآكل المكونات.
متطلبات التركيب واعتبارات المساحة
يتطلب تركيب المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي تخطيطًا دقيقًا. ويتناسب تصميمها المدمج مع المساحات الداخلية الصغيرة بكفاءة. وقد تم تركيب مرفق GIS بجهد 110 كيلو فولت داخل طابق سفلي في أحد الأحياء التجارية بشانغهاي، مما وفر مساحة في الطابق الأرضي لتخصيصها للمكاتب. ويتيح التصميم المعياري إمكانية التركيب على مراحل أو التوسعات المستقبلية. يجب مراعاة سهولة الوصول للصيانة عند وضع المخطط للمعدات. تعمل التهوية الكافية والتحكم في درجة الحرارة على تحسين الموثوقية. المسافات الكهربائية ضرورية للسلامة أثناء التشغيل. يجب أن تتطابق نقاط دخول الكابلات مع مسارات الشبكة الحالية. يتطلب نقل المكونات الثقيلة والتعامل معها معدات متخصصة. يضمن اتباع إرشادات الشركة المصنعة التركيب الصحيح.
معايير السلامة ولوائح الامتثال
يعد الامتثال لمعايير السلامة أمرًا بالغ الأهمية بالنسبة لمفاتيح التوزيع المعزولة بالغاز ذات الجهد العالي. وتضمن المعايير الدولية، مثل المعيار IEC 62271، موثوقية المعدات وسلامتها. وقد تضيف اللوائح الوطنية متطلبات إضافية. وتعمل المرحلات الوقائية وأجهزة التداخل على منع المخاطر التشغيلية. قامت إحدى شركات المرافق العامة في ألمانيا بتحديث محطة فرعية بجهد 220 كيلو فولت مزودة بمفاتيح كهربائية معزولة بالغاز (GIS) لتلبية قواعد السلامة الأوروبية الصارمة، مما أدى إلى تقليل مخاطر اندلاع القوس الكهربائي بشكل كبير. تعمل آليات السلامة من الحرائق واندلاع القوس الكهربائي على حماية الموظفين والبنية التحتية. كما أن وضع العلامات المناسبة والتأريض يعززان السلامة التشغيلية. وتقوم السلطات المعتمدة بإجراء عمليات تفتيش روتينية للتحقق من الامتثال. يجب أن تشتمل المعدات على أنظمة مراقبة للعزل وضغط الغاز.
الاعتبارات المتعلقة بالتكلفة في أجهزة التبديل المعزولة بالغاز ذات الجهد العالي
غالبًا ما تتطلب المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي استثمارات أولية أعلى. ومع ذلك، فإن تكاليف التشغيل على المدى الطويل أقل من البدائل التقليدية. كما أن انخفاض تكاليف الصيانة وفقدان الطاقة يؤدي إلى توفير في النفقات على المدى الطويل. في دبي، أدى استبدال المفاتيح الكهربائية المعزولة بالهواء بمفاتيح GIS إلى خفض تكاليف الصيانة السنوية بنسبة 35٪، على الرغم من ارتفاع سعر الشراء الأولي. كما يقلل التركيب المدمج من تكاليف الأرض أو البناء. وتسمح التصميمات المعيارية بإجراء ترقيات مستقبلية دون الحاجة إلى استبدال المعدات. وتقلل الموثوقية العالية من فترات التعطل وخسائر الإنتاج. ويضمن التوازن بين التكاليف الأولية والوفورات على مدار دورة الحياة تحقيق استثمار مثالي.
ممارسات الصيانة لضمان الموثوقية
تضمن الصيانة السليمة الأداء الفعال لمفاتيح التوزيع المعزولة بالغاز ذات الجهد العالي. ويؤدي فحص مستويات الغاز إلى منع التسربات والأعطال. وتستخدم إحدى مصانع البتروكيماويات في هيوستن أجهزة استشعار للمراقبة عن بُعد على مفاتيح التوزيع المعزولة بالغاز (GIS)، مما يتيح الكشف عن الانخفاضات الطفيفة في الضغط قبل حدوث الأعطال. كما يقلل تنظيف الأسطح الخارجية من التلوث. ويؤدي تشحيم الأجزاء المتحركة إلى تقليل التآكل الميكانيكي. وتتطلب المرحلات الوقائية ودوائر التحكم إجراء اختبارات دورية. وتساعد الفحوصات الحرارية على تحديد النقاط الساخنة في مرحلة مبكرة. وتدعم التوثيقات عملية استكشاف الأعطال وإصلاحها والتخطيط المستقبلي. كما تساهم الصيانة الوقائية المجدولة في إطالة العمر التشغيلي.

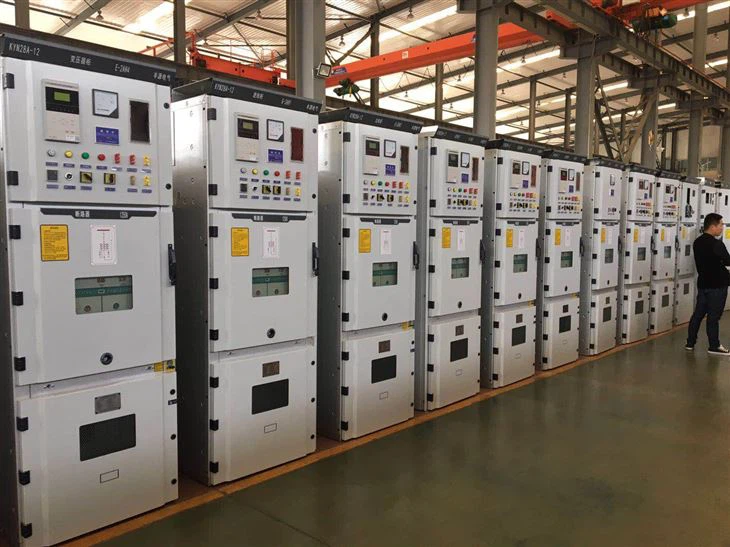

الأخطاء الشائعة عند اختيار المفاتيح الكهربائية
قد تؤدي الأخطاء في اختيار المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي إلى انخفاض كفاءة النظام. وقد يؤدي تجاهل القيم المقننة للجهد والتيار إلى حدوث أحمال زائدة. كما أن إغفال قدرة تحمل الدائرة القصيرة يقلل من مستوى حماية الشبكة. على سبيل المثال، اختارت شبكة إقليمية في البرازيل في البداية مفاتيح GIS مصنفة لـ 72 كيلو فولت بدلاً من 138 كيلو فولت، مما اضطرها إلى إجراء عمليات استبدال مكلفة. كما أن إغفال قيود المساحة يعقد عملية التركيب. ويؤدي استخدام مواد منخفضة الجودة إلى تقليل العمر الافتراضي. وقد تؤدي العوامل البيئية، مثل الرطوبة، إلى زيادة احتياجات الصيانة. ويؤدي إهمال الامتثال لمعايير السلامة إلى مخاطر قانونية.
الاتجاهات المستقبلية في مجال المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي
تتطور أجهزة التبديل المعزولة بالغاز عالية الجهد مع التقدم التكنولوجي. تتيح المراقبة الرقمية إجراء الصيانة الاستباقية. في أوروبا، تستخدم العديد من شركات المرافق العامة أنظمة مراقبة أجهزة التبديل المعزولة بالغاز (GIS) المدعومة بالذكاء الاصطناعي للكشف المبكر عن الأعطال. ويؤدي دمج الشبكات الذكية إلى تحسين كفاءة الطاقة. كما أن التصميمات المدمجة وخفيفة الوزن تبسط عملية التركيب. وتحل الغازات العازلة الصديقة للبيئة محل غاز السادس الفلوريد (SF6) تدريجيًا. وتعزز الأتمتة السلامة والمرونة التشغيلية. وتدعم التكوينات المعيارية التوسع التدريجي. وتكشف المستشعرات عن الأعطال المحتملة قبل أن تؤثر على توزيع الطاقة.
ميزات أنظمة العزل الغازي (GIS) ذات الجهد العالي مقابل أنظمة العزل الهوائي
| ميزة | مفاتيح كهربائية معزولة بالغاز عالية الجهد | مفاتيح كهربائية معزولة بالهواء |
|---|---|---|
| البصمة | صغير الحجم | كبير |
| وتيرة الصيانة | منخفض | مرتفع |
| الموثوقية | مرتفع | معتدل |
| مستوى الضوضاء | منخفض | معتدل |
| تكلفة التركيب | مرتفع | أسفل |
التحليل الفني لمقارنة الميزات
يوضح الجدول الأسباب التي تجعل المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي خيارًا مثاليًا للشبكات الحضرية والصناعية. فحجمها الصغير يوفر مساحة تركيب قيّمة. كما أن انخفاض احتياجات الصيانة يقلل من انقطاع الخدمة والتكاليف التشغيلية. وتضمن موثوقيتها تشغيل الشبكة بشكل مستقر حتى في ظل الظروف القاسية. كما أن خفض مستوى الضوضاء يلبي معايير الامتثال الحضرية. ورغم ارتفاع تكاليف التركيب، فإن الوفورات على المدى الطويل تبرر هذا الاستثمار.
الخلاصة والتوصيات النهائية
يتطلب اختيار المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي مراعاة الجوانب الفنية والاقتصادية والسلامة. ويجب أن تتوافق المواصفات مع متطلبات الشبكة. ويضمن تخطيط الصيانة الموثوقية على المدى الطويل. كما يقلل تخطيط التركيب من المخاطر التشغيلية. وتحمي معايير السلامة والالتزام بها الموظفين والأصول. ويوازن تحليل تكلفة دورة الحياة بين الاستثمار الأولي والوفورات على المدى الطويل. ويضمن التخطيط للتوسع المستقبلي القدرة على التكيف. ويؤدي تجنب الأخطاء الشائعة إلى تعظيم الأداء التشغيلي. وتضمن إعطاء الأولوية للجودة توزيعًا فعالاً ومستقرًا للطاقة.
الأسئلة الشائعة
ما هي مدة خدمة المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي؟
وعادةً ما تتراوح مدة الخدمة بين 30 و40 عامًا. ويُعد التركيب والصيانة السليمان أمرين أساسيين. فقد تؤثر العوامل البيئية مثل الرطوبة والغبار ودرجة الحرارة على متانة المنتج. وتكشف أنظمة المراقبة عن الأعطال في مرحلة مبكرة، مما يمنع حدوث أضرار جسيمة. كما أن استخدام مكونات عالية الجودة يطيل من العمر التشغيلي. وتشير شركات المرافق العامة في أوروبا وآسيا إلى أن هذه الأنظمة تعمل بشكل موثوق لأكثر من 35 عامًا في ظل ظروف خاضعة للرقابة. وتضمن جداول الصيانة الوقائية والتحديثات الدورية طول العمر التشغيلي.
كم مرة يجب إجراء الصيانة؟
تعتمد الصيانة على إرشادات الشركة المصنعة، وعادةً ما تتم كل سنة إلى ثلاث سنوات. وتشمل المهام فحص ضغط الغاز، وفحص التوصيلات الكهربائية، وتنظيف المكونات، واختبار المرحلات. وتستخدم بعض المنشآت، مثل مصنع البتروكيماويات في هيوستن، المراقبة عن بُعد لإجراء التشخيص في الوقت الفعلي. وقد تتطلب الظروف البيئية إجراء فحوصات أكثر تواتراً. كما أن التوثيق السليم لعمليات الفحص يساعد في التخطيط. وتقلل الصيانة المنتظمة من فترات التعطل وتكاليف الإصلاح، مما يضمن التشغيل الآمن والفعال.
هل يمكن تحديثها لتلبية احتياجات السعة المستقبلية؟
تتميز المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي بطابعها المعياري، مما يتيح التوسع التدريجي. ويمكن تركيب حجرات أو دوائر إضافية دون الحاجة إلى الاستبدال الكامل. فعلى سبيل المثال، أضافت محطة فرعية في طوكيو وحدات معيارية جديدة لتلبية الطلب المتزايد دون توقف عن العمل. وقد تشمل عمليات التحديث زيادة القيم المقننة للتيار، أو تحسين أنظمة المراقبة، أو دمج أنظمة الأتمتة. ويؤدي التخطيط المبدئي الدقيق إلى تقليل التعقيد. كما يضمن التوافق مع البنية التحتية الحالية سلاسة عمليات التحديث. وتسمح التصاميم المعيارية لشركات المرافق العامة بالتكيف بكفاءة مع متطلبات الشبكة المتغيرة.
