كيف يعمل المحول المغمور بالزيت في أنظمة الطاقة؟
-
تستخدم المحولات المغمورة بالزيت الزيت العازل للتبريد والعزل، مما يضمن استقرار تحويل الجهد في أنظمة الطاقة.

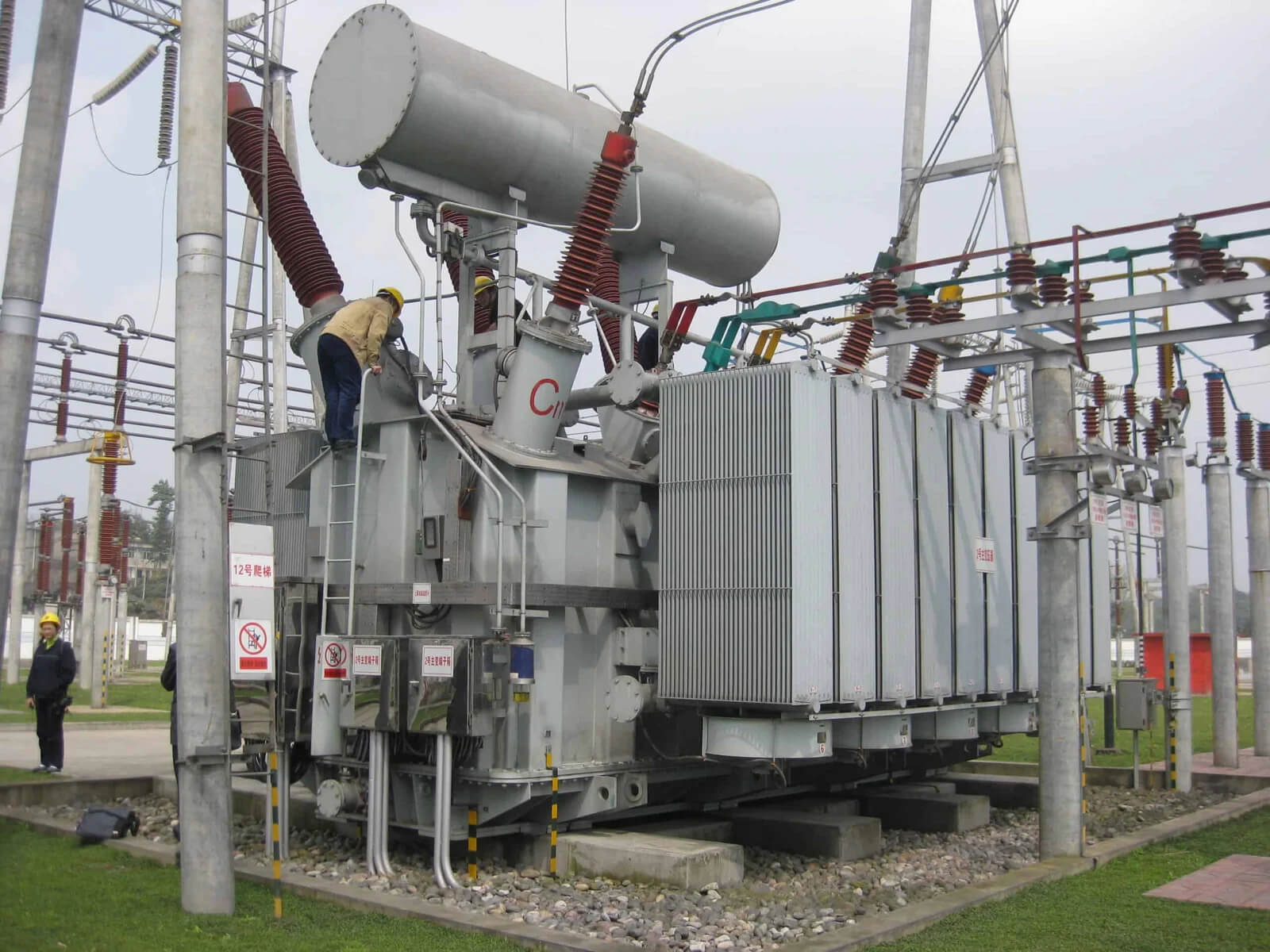

كيف يُعرَّف المحول المغمور بالزيت في الهندسة الكهربائية؟
يُعد المحول المغمور بالزيت جهازًا أساسيًا يُستخدم على نطاق واسع في شبكات النقل والتوزيع. ويتميز هذا المحول بوضع قلبه المغناطيسي وملفاته داخل زيت عازل، والذي يؤدي وظيفتي التبريد والعزل الكهربائي في آن واحد. ويدعم هذا التصميم تحمل الجهد العالي والسلوك الحراري المستقر في ظل الحمل الكهربائي المستمر. وتعتمد شركات الطاقة على هذا التصميم لأنه يحقق التوازن بين الأداء والمتانة وعمر الخدمة الطويل. كما تختار المنشآت الصناعية المحولات المغمورة بالزيت للتطبيقات الشاقة التي تظل فيها ظروف التشغيل قاسية. يدعم التصميم التخطيطات المدمجة مع الحفاظ على قوة عزل موثوقة، مما يجعله مناسبًا لمجموعة واسعة من بيئات أنظمة الطاقة.
كيف ينقل المحول المغمور بالزيت الطاقة الكهربائية؟
يعتمد نقل الطاقة الكهربائية داخل المحولات المغمورة بالزيت على الحث الكهرومغناطيسي. يدخل التيار المتردد إلى الملف الأولي ويولد مجالًا مغناطيسيًا داخل القلب الفولاذي المصفح. يتصل هذا التدفق المغناطيسي بالملف الثانوي ويحث جهدًا كهربائيًا وفقًا لنسبة اللفات. لا يشارك الزيت العازل في تحويل الطاقة، لكنه يضمن الاستقرار العازل أثناء تقلبات الجهد. تتولد الحرارة بشكل طبيعي مع تدفق التيار عبر اللفات ومواد القلب. يمتص الزيت المحيط هذه الحرارة وينقلها نحو سطح الخزان. يسمح هذا التفاعل للمحول بالعمل بشكل مستمر دون إجهاد العزل أو الحمل الزائد الحراري.
لماذا يعتبر زيت العزل ضروريًا لأداء المحولات؟
يؤدي الزيت العازل وظائف حاسمة متعددة داخل المحول. حيث يشكل الزيت حاجزًا عازلًا عاليًا بين المكونات المزودة بالتيار والأجزاء المعدنية المؤرضة. ويقلل هذا الحاجز من خطر حدوث تفريغ كهربائي داخلي في ظروف الجهد المرتفع. يعمل الزيت أيضًا كوسيط حراري ينقل الحرارة بعيدًا عن المكونات النشطة. مع ارتفاع درجة الحرارة، تزداد دوران الزيت من خلال الحمل الحراري الطبيعي. يتحرك الزيت الأكثر دفئًا إلى الأعلى بينما ينزل الزيت الأكثر برودة، مما يشكل دورة تبريد مستمرة. تمنع هذه العملية ارتفاع درجة الحرارة الموضعي وتحمي عزل اللفات من الشيخوخة المتسارعة. تفسر هذه الوظائف مجتمعة سبب بقاء الغمر بالزيت أمرًا ضروريًا لمعدات الطاقة عالية السعة.

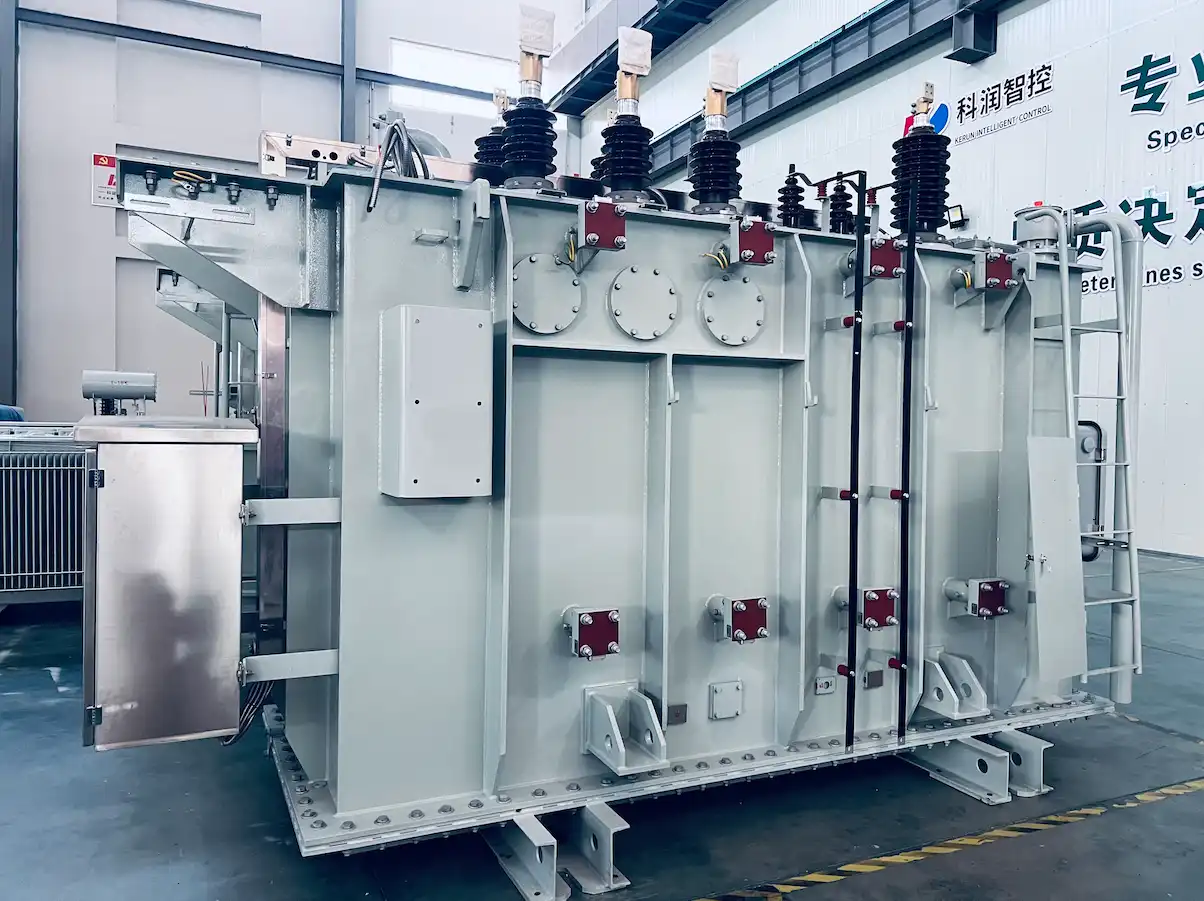

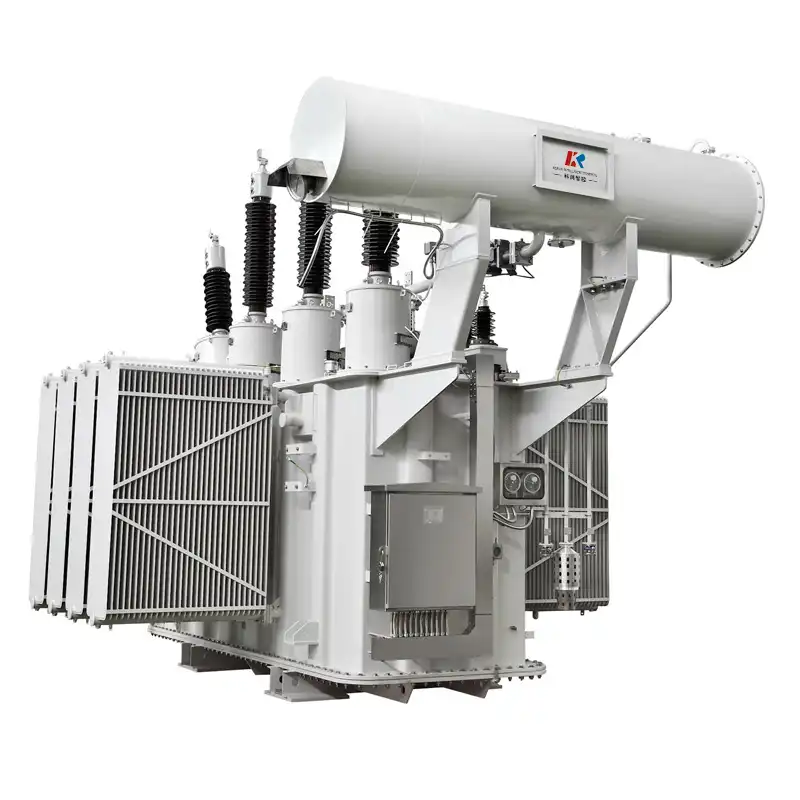

ما هي المكونات الهيكلية الرئيسية للمحول المغمور بالزيت؟
يحتوي المحول المغمور بالزيت على عدة مكونات مدمجة تعمل كنظام متكامل:
-
لب مغناطيسي لتوجيه التدفق بكفاءة
-
الملفات الأولية والثانوية لتحويل الجهد
-
زيت عازل للتبريد والحماية العازلة
-
خزان مغلق للحماية الميكانيكية
-
مشعات أو ريشات لتبديد الحرارة
-
البطانات المستخدمة في توصيلات الموصلات المعزولة
لا تعمل هذه المكونات بشكل مستقل. فالتفاعل بينها هو الذي يحدد الكفاءة الكهربائية والتوازن الحراري والمتانة الميكانيكية. ويتيح الهيكل المتناسق للمحول التعامل مع ظروف الأحمال المتغيرة مع الحفاظ على أداء مستقر. ويدعم هذا التكامل التشغيل على المدى الطويل في شبكات النقل والتوزيع على حد سواء.
كيف يتم التبريد داخل المحولات المغمورة بالزيت؟
يتم التبريد داخل المحولات المغمورة بالزيت من خلال دوران الزيت والتبادل الحراري. أثناء التشغيل، ترتفع درجة حرارة الزيت المحيط بالملفات وتقل كثافته. فيرتفع هذا الزيت الأكثر دفئًا نحو الجزء العلوي من الخزان ويتدفق إلى المبردات الخارجية. تنتقل الحرارة من سطح المبرد إلى الهواء المحيط. ثم يعود الزيت الأكثر برودة إلى الجزء السفلي من الخزان، ليكمل دورة الدوران. بالنسبة للمحولات ذات السعة الأعلى، تعمل المراوح المساعدة على تعزيز تدفق الهواء عبر المبردات. تحافظ عملية التبريد هذه على درجات حرارة تشغيل مقبولة وتحمي سلامة العزل طوال فترات الخدمة الطويلة.

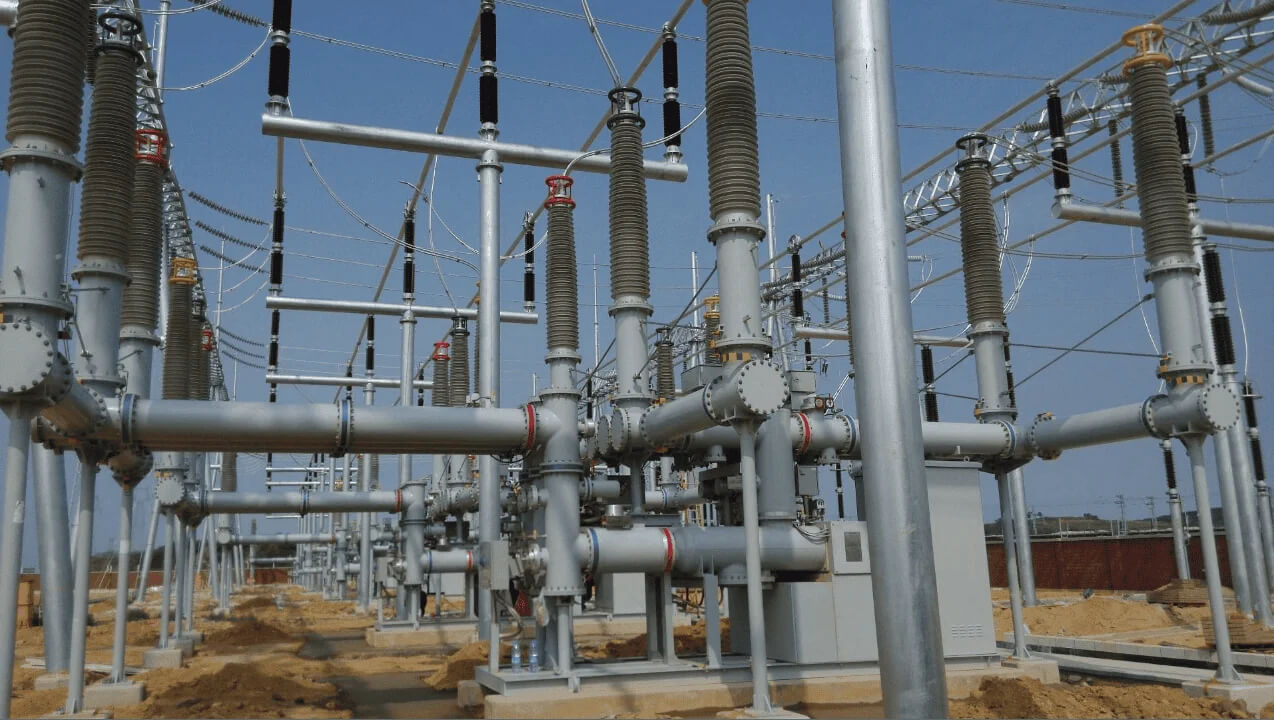

أين تُستخدم المحولات المغمورة بالزيت عادةً؟
تنتشر المحولات المغمورة بالزيت في العديد من بيئات أنظمة الطاقة. وتعتمد محطات النقل عليها لخفض الجهد عبر المسافات الطويلة. وتستخدم شبكات التوزيع وحدات أصغر حجمًا لتزويد المناطق الصناعية والتجارية بالطاقة. كما تعتمد المصانع على استقرارها لضمان استمرارية خطوط الإنتاج. وتدمجها منشآت الطاقة المتجددة لإدارة تقلبات إنتاج الطاقة. كما تستفيد مشاريع كهربة الريف من متانتها وقدرتها على تحمل الأحمال. ويُظهر هذا النطاق الواسع من التطبيقات مدى قدرة المحولات المغمورة بالزيت على التكيف مع مستويات الجهد وظروف التشغيل المختلفة.
كيف تقارن المحولات المغمورة بالزيت بالتصاميم الجافة؟
تُستخدم المحولات المغمورة بالزيت والمحولات الجافة لتلبية احتياجات مختلفة للنظام. حيث يدعم العزل الزيتي تحمل قيم جهد كهربائي أعلى وقدرة أكبر على تحمل الحمل الزائد. أما التصميمات الجافة فتعتمد على العزل الهوائي أو العزل بالراتنج، وتناسب المواقع الداخلية التي تتطلب سعة أقل. ويتيح الغمر بالزيت التخلص الفعال من الحرارة في ظل الأحمال الكهربائية الثقيلة. وتقلل التصميمات الجافة من مخاطر الحريق في الأماكن الضيقة، لكنها تواجه قيودًا حرارية عند مستويات الطاقة العالية. ويعتمد الاختيار على بيئة التركيب ومتطلبات الجهد الكهربائي وطبيعة التشغيل، وليس على التفضيل الشخصي وحده.
ما هي المعايير الفنية التي تحدد خصائص المحولات المغمورة بالزيت؟
| المعلمة | الوصف |
|---|---|
| الجهد المقنن | مستويات الجهد الأولية والثانوية |
| السعة المقدرة | قدرة تحمل الطاقة بالكيلو فولت أمبير أو ميغا فولت أمبير |
| طريقة التبريد | أنظمة ONAN أو ONAF أو OFAF |
| مستوى العزل | القوة العازلة ومقاومة النبضات |
| قيم الخسائر | خسائر التيار الخالي من الحمل وخسائر التيار تحت الحمل |
تحدد هذه المعلمات أداء المحول في ظل الضغوط الكهربائية والحرارية. وتضمن المطابقة الصحيحة بين احتياجات النظام ومواصفات المحول توفير جهد كهربائي مستقر. ويقوم المهندسون بتقييم هذه العوامل أثناء تخطيط المشروع لتجنب مخاطر الحمل الزائد وفقدان الكفاءة. ويؤثر الاختيار الدقيق للمعلمات بشكل مباشر على الموثوقية وعمر الخدمة.
ما هي العوامل التي تؤثر على موثوقية المحولات المغمورة بالزيت؟
تعتمد الموثوقية على جودة التصميم واختيار المواد والالتزام بقواعد التشغيل. فالزيت العازل عالي الجودة يقاوم الأكسدة والتلوث بالرطوبة. كما أن العزل المناسب للملفات يقلل من تراكم الإجهاد الكهربائي. ويمنع تصميم التبريد الفعال الحمل الزائد الحراري. وتساعد الفحوصات الدورية للزيت على الكشف المبكر عن الأعطال. وتؤدي أنماط الحمل المستقرة إلى إطالة العمر التشغيلي بشكل ملحوظ. وتتضافر هذه العناصر لضمان أداء متوقع للمحول على مدى عقود من التشغيل.
لماذا لا تزال شركات الكهرباء تعتمد على المحولات المغمورة بالزيت؟
تولي شركات الكهرباء الأولوية للمعدات التي توفر أداءً ثابتًا في ظل تقلبات الطلب. وتلبي المحولات المغمورة بالزيت هذا المطلب من خلال أنظمة عزل مجربة وإدارة حرارية فعالة. ويدعم تصميمها نقل الجهد العالي مع إجراءات صيانة سهلة الإدارة. ويقدّر مشغلو الشبكات سلوك التقادم الذي يمكن التنبؤ به وإجراءات الصيانة الموحدة. وتدعم هذه الموثوقية توفير الطاقة دون انقطاع عبر مناطق خدمة واسعة. ومع تزايد تعقيد الشبكة، تظل المحولات المغمورة بالزيت أصولًا موثوقة في البنية التحتية.
كيف يرتبط هذا الموضوع بتصميم المحولات على مستوى التوزيع؟
تمتد مبادئ المحولات المغمورة بالزيت مباشرةً لتشمل تطبيقات محولات التوزيع. وتستخدم وحدات التوزيع مفاهيم عزل وتبريد مماثلة عند مستويات جهد كهربائي أقل. وتربط هذه الأنظمة شبكات النقل بالمستخدمين النهائيين بكفاءة. وتوضح مناقشة مخصصة لمحولات التوزيع المغمورة بالزيت بشكل أكثر تفصيلاً كيفية تطبيق هذه المبادئ على نطاق أوسع ضمن شبكات الطاقة المحلية.
كيف ستستمر المحولات المغمورة بالزيت في دعم شبكات الطاقة؟
لا تزال المحولات المغمورة بالزيت ضرورية مع تزايد الطلب العالمي على الطاقة. فتوسيع الشبكات، والتنمية الصناعية، ودمج مصادر الطاقة المتجددة، كلها أمور تتطلب تحكمًا مستقرًا في الجهد الكهربائي. ويوفر هذا النوع من المحولات المرونة الحرارية والكهربائية اللازمة للشبكات المتطورة. كما أن التحسين المستمر للتصميم يعزز الكفاءة والتوافق البيئي. وتضمن هذه التطورات استمرار أهمية المحولات المغمورة بالزيت في مشاريع البنية التحتية للطاقة المستقبلية.
