كيف تتعامل المحولات ذات التصنيف K مع التوافقيات في مراكز بيانات الذكاء الاصطناعي؟
-
ما هو المحول الجاف وكيف تحدد معايير مثل IEC وIEEE وUL معايير السلامة والأداء والامتثال في أنظمة الطاقة العالمية

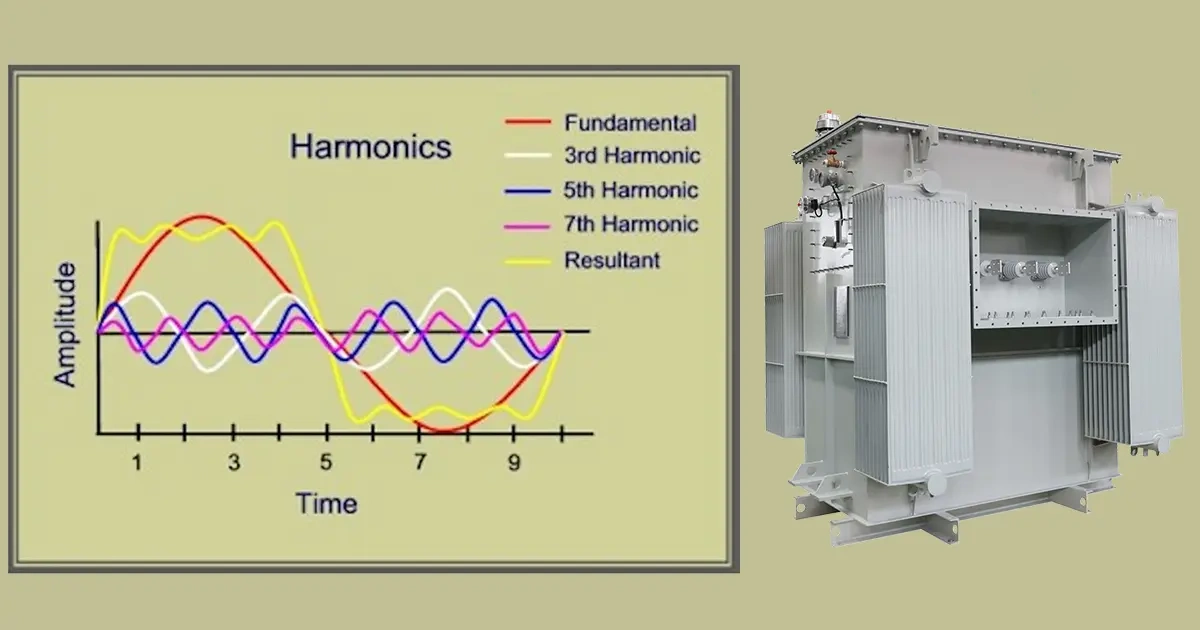

محولات مصنفة K في بيئات مراكز بيانات الذكاء الاصطناعي
تعمل المحولات المصنفة K في أنظمة كهربائية تهيمن عليها البنية التحتية الرقمية غير الخطية. وتسبب مراكز بيانات الذكاء الاصطناعي تشويهاً توافقيًا مستمرًا لأن الخوادم ووحدات معالجة الرسومات (GPU) والمقومات تستهلك تيارًا نبضيًا بدلاً من الموجات الجيبية السلسة. تفترض المحولات القياسية سلوكًا شبه خطي للحمل أثناء التصميم الحراري. وتخالف مجموعات الذكاء الاصطناعي هذا الافتراض باستمرار. ترفع التيارات التوافقية قيم RMS إلى ما يتجاوز التوقعات المحددة في اللوحة، وتدخل مكونات ذات تردد أعلى تزيد من خسائر الدوامات. تتعامل المحولات المصنفة K مع التوافقيات في مراكز بيانات الذكاء الاصطناعي من خلال تحمل الحرارة الزائدة الناتجة عن الأحمال غير الخطية، بدلاً من تقليلها، مما يمنع فشل العزل قبل الأوان. تركز فلسفة تصميمها على البقاء الحراري في ظل التشوه بدلاً من تصحيح شكل الموجة.
مصادر التوافقيات داخل البنية التحتية للحوسبة القائمة على الذكاء الاصطناعي
تعتمد منشآت الذكاء الاصطناعي الحديثة بشكل كبير على مزودات الطاقة ذات الوضع التبديلي، وجسور المقوم، ووحدات تحويل الطاقة المدمجة في الخوادم. ويستهلك كل جهاز من هذه الأجهزة التيار على شكل نبضات ضيقة متزامنة مع ذروات الجهد. ويؤدي التيار النبضي إلى ظهور ترددات توافقية بمضاعفات التردد الأساسي، بما في ذلك المكونات السائدة الثالثة والخامسة والسابعة. وتتراكم التوافقيات الثلاثية، مثل التوافقيات الثالثة والتاسعة، في الموصل المحايد بدلاً من أن تلغى بعضها بعضًا. كما تزيد حوامل وحدات معالجة الرسومات (GPU) عالية الكثافة من حدة هذا النمط غير الخطي. كما تساهم أنظمة الطاقة غير المنقطعة ومحولات البطاريات في حدوث التشويه. تؤدي الكثافة المتزايدة للحوامل إلى زيادة إجمالي التيار التوافقي بشكل متناسب، مما يخلق ضغطًا حراريًا مستمرًا على المحولات في المراحل الأولية.
لماذا تتسبب التيارات التوافقية في ارتفاع درجة الحرارة بشكل مفرط
تنشأ الإجهادات الحرارية لأن خسائر النحاس تزداد مع مربع التيار الفعال. وترفع التوافقيات من التيار الفعال حتى عندما تبدو الطاقة الحقيقية دون تغيير. كما تزيد المكونات ذات الترددات العالية من فقدان التيار الدوامي داخل اللفات والأجزاء الهيكلية. ويصبح تأثير السطح أكثر وضوحًا عند الترددات التوافقية المرتفعة، مما يؤدي إلى تركيز التيار على أسطح الموصلات. ويزداد التدفق الشارد داخل القلب وهياكل التثبيت تبعًا لذلك. وتواجه الموصلات المحايدة تيارات توافقية ثلاثية مركزة قد تتجاوز حمل موصل الطور. وتتضافر هذه الآليات لرفع درجة حرارة النقاط الساخنة في اللفات بشكل كبير. ويتسارع تقادم العزل بسرعة في ظل ارتفاع درجة الحرارة المستمر، مما يقلل من عمر المحول في تطبيقات الذكاء الاصطناعي.
الفلسفة الهيكلية لمحولات K-Rated
تركز الاستراتيجية الهندسية للمحولات من فئة K على المتانة والقدرة على تحمل الحرارة في ظل حدوث تشوهات. وتستخدم هذه المحولات تصميمات متخصصة ومتينة تشمل لفات مخصصة للأحمال الثقيلة، ومسارات تبريد محسنة، وأقطاب محايدة كبيرة الحجم لإدارة التيارات التوافقية العالية بأمان من K-4 إلى K-20 وما فوق. تتحمل أنظمة العزل المحسّنة درجات حرارة تشغيل أعلى بشكل مستمر دون تدهور سريع. تم تحسين هندسة اللفات، غالبًا باستخدام موصلات متوازية متعددة، لتقليل تأثير السطح والحد من التسخين التوافقي المفرط. يتحمل الفولاذ عالي الجودة في القلب كثافات تدفق أعلى مع مخاطر تشبع موضعية أقل. على عكس المحولات المخصصة لتخفيف التوافقيات التي تلغي التوافقيات بشكل فعال، تم تصميم الوحدات المصنفة K للتعامل مع التشويه بأمان وبشكل يمكن التنبؤ به.
تحسين إدارة الحرارة وقدرة التبريد
يصبح أداء التبريد عاملاً حاسماً في مراكز بيانات الذكاء الاصطناعي التي تعمل بشكل مستمر وبمعدلات استخدام عالية. وتتميز المحولات المصنفة K بوجود هامش حراري إضافي للتعامل مع الخسائر العالية الناتجة عن التيارات الدوامة التي تسببها التوافقيات. كما أن قنوات التهوية الإضافية، ومسارات تدفق الهواء المحسّنة، وزيادة المقطع العرضي للموصلات، كلها عوامل تقلل من ارتفاع درجة الحرارة في ظل الأحمال غير الخطية. وتستخدم بعض التصميمات المملوءة بالسوائل سوائل عازلة متطورة مثل الزيت النباتي FR3، الذي يوفر سعة حرارية محسّنة وخصائص بيئية مواتية. قد تتضمن النماذج الجافة المبردة بالهواء تهوية قسرية لتثبيت درجة الحرارة الداخلية. لا يقضي التبريد المحسّن على التوافقيات، ولكنه يضمن بقاء الحرارة الناتجة عن التشويه ضمن حدود فئة العزل أثناء ذروة أحمال عمل الذكاء الاصطناعي.
ألوان محايدة واسعة الحجم وحماية ثلاثية التوافق
تشكل التوافقيات الثلاثية مخاطر فريدة في الأنظمة ثلاثية الأطوار ذات الأربعة أسلاك التي تغذي حوامل الخوادم. حيث تتوافق تيارات التوافقيات الثالثة والتاسعة في الطور وتتراكم داخل الموصل المحايد بدلاً من أن تلغي بعضها بعضاً. وتولد أحمال خوادم الذكاء الاصطناعي مكونات ثلاثية كبيرة بسبب بنية المقوم الخاصة بها. تفترض محايدات المحولات القياسية ظروفًا جيبية متوازنة وتيارًا محايدًا محدودًا. لذلك، تشتمل المحولات المصنفة K على موصلات محايدة أكبر، تصل أحيانًا إلى 200 في المائة من سعة الطور، لمنع ارتفاع درجة الحرارة. يوفر هذا التعزيز الحماية ضد النقاط الساخنة في المحايد وانهيار العزل. يصبح تحديد الحجم المناسب للمحايد أمرًا ضروريًا عند تخطيط مجموعات الذكاء الاصطناعي الكثيفة ذات إمكانات التوسع السريع.
منطق اختيار K-13 و K-20 لمراكز البيانات
يعتمد اختيار السعة على النسبة المئوية وطيف الأحمال غير الخطية داخل المنشأة. تُستخدم محولات K-13 عادةً في قاعات البيانات المتوسطة إلى الكبيرة التي تشهد تشويشًا توافقيًا كبيرًا ناتجًا عن معدات تكنولوجيا المعلومات. أما وحدات K-20 فتستهدف عمليات نشر الذكاء الاصطناعي فائقة النطاق حيث تهيمن مجموعات وحدات معالجة الرسومات (GPU) والرفوف عالية الكثافة على الطلب الكهربائي. يقوم المهندسون بتقييم مكونات التيار التوافقي وتطبيق حسابات عامل K المرجح لتحديد التصنيف المناسب. يؤدي اختيار تصنيف أقل من المطلوب إلى مخاطر ارتفاع درجة الحرارة المزمن وتقليل العمر الافتراضي. يؤدي اختيار تصنيف مرتفع للغاية إلى زيادة النفقات الرأسمالية دون فائدة تشغيلية متناسبة. يعمل تحديد ملامح التوافقيات بدقة على مواءمة التحمل الحراري مع الكفاءة من حيث التكلفة في البنية التحتية للذكاء الاصطناعي.
مثال مبسط لمقارنة التوزيع الحراري التوافقي
لنفترض أن هناك محولًا مصممًا لتيار أساسي قدره 1000 أمبير. ولنفترض أن الحمل غير الخطي يرفع إجمالي التيار الفعال إلى 1150 أمبير بسبب المكونات التوافقيّة. وترتفع خسائر النحاس مع مربع مقدار التيار. يتوافق التسخين الأساسي مع 1000 وحدة نسبية مربعة. تنتج الظروف التوافقية 1150 وحدة مربعة، أي خسارة نحاسية أعلى بنحو 1.32 مرة. وتؤدي خسائر التيارات الدوامة الإضافية الناتجة عن المكونات ذات التردد الأعلى إلى زيادة ارتفاع درجة الحرارة بشكل أكبر. قد يتجاوز المحول القياسي درجة حرارة العزل المسموح بها في ظل هذا السيناريو. يتضمن المحول K-13 أو K-20 كتلة موصلة كافية وهامش تبريد كافٍ لتحمل الإجهاد الحراري المتزايد بأمان أثناء دورات حساب AI المستمرة.
التعايش مع التوافقيات مقابل تحسين جودة الطاقة
تحمي المحولات المصنفة K نفسها من الأضرار التوافقية، لكنها لا تحسن جودة الطاقة الإجمالية للمنشأة. فهي تتحمل التشوه بدلاً من الحد من تشوه شكل موجة الجهد في شبكة التوزيع. أما المحولات المُخفِّفة للتوافقيات فتستخدم إزاحة الطور لإلغاء رتب توافقية محددة بشكل فعال. وتركز التصميمات المصنفة K على تحمل تأثير التسخين الناتج عن التيار المشوه. ويظل تشوه الجهد عبر المنشأة دون تغيير إلى حد كبير دون حلول ترشيح إضافية. يجب على مصممي مراكز البيانات إدراك هذه الحدود بوضوح لتجنب التوقعات غير الواقعية. إذا كان تحسين جودة الطاقة على مستوى النظام مطلوبًا، فيجب تقييم المرشحات التوافقية التكميلية أو استراتيجيات التخفيف جنبًا إلى جنب مع اختيار المحولات المصنفة K.
قائمة مراجعة أساسية لتقييم مشاريع مراكز بيانات الذكاء الاصطناعي
قائمة مراجعة أساسية لتقييم مشاريع مراكز بيانات الذكاء الاصطناعي
- قياس التشوه التوافقي الكلي للتيار في ظروف الحمل القصوى للذكاء الاصطناعي
- تحديد التوافقيات السائدة، بما في ذلك المكونات الثالثة والخامسة
- حساب القيمة الفعالة الحقيقية للتيار بما في ذلك المساهمة التوافقية
- تقييم نسبة تحميل الموصل المحايد في ظل حدوث تشويه
- تحديد التوسع المتوقع في سعة الخادم غير الخطي
- تحقق من مطابقة اختيار تصنيف K، مثل K-13 أو K-20، مع الطيف المحسوب
- مراجعة فئة ارتفاع درجة حرارة المحول وهامش العزل
- تقييم طريقة التبريد، بما في ذلك تدفق الهواء أو خيارات السوائل المتطورة
- التأكد من قدرة نظام المراقبة على كشف درجات الحرارة المرتفعة
- تقييم ما إذا كان هناك حاجة إلى معدات إضافية للحد من التوافقيات
نظرة عامة مقارنة على أنواع المحولات المخصصة لأحمال الذكاء الاصطناعي
| المعلمة | محول قياسي | محول مصنف K | محول تخفيف التوافقيات |
|---|---|---|---|
| استراتيجية التوافقيات | غير مصمم للتشويه | يتحمل التسخين التوافقي | يقلل بشكل فعال التوافقيات المحددة |
| السعة المحايدة | المقاسات القياسية | سعة تصل إلى 200% | قياسي أو مقوى |
| هامش التبريد | الاسمي | تصميم حراري محسّن | يعتمد على التطبيق |
| التأثير على التشوهات الكلية في الجهد | لا يوجد تحسن | لا يوجد تحسن | يقلل التوافقيات المستهدفة |
| مدى ملاءمة مراكز بيانات الذكاء الاصطناعي | محدود | جاهز للاستخدام بكثافة عالية | يُستخدم عندما يكون التخفيف ضروريًا |
الانتقال إلى مرحلة التقييم الفني
إن فهم كيفية تعامل المحولات المصنفة K مع التوافقيات في مراكز بيانات الذكاء الاصطناعي يوفر أساسًا واضحًا للوعي. فهي تتحمل التشوه بفضل اللفات المعززة، والأقطاب المحايدة ذات المقاس الكبير، والتبريد المحسّن، ومواد القلب المطوّرة. وتتوافق التصنيفات K-13 وK-20 مع النسب المئوية النموذجية للأحمال غير الخطية في منشآت الذكاء الاصطناعي الحديثة. وتُظهر الحسابات الحرارية المبسطة نموًا أسيًا في الخسائر تحت تأثير التوافقيات. توضح المقارنة مع حلول التخفيف من التوافقيات الحدود الوظيفية. تنتقل المرحلة التالية إلى التقييم الصناعي والتقني (النظر)، حيث تدعم النمذجة التفصيلية للتوافقيات والتحقق من ارتفاع درجة الحرارة وتحليل تكلفة دورة الحياة قرارات المواصفات النهائية.
الأسئلة الشائعة
هل تقلل المحولات ذات التصنيف K من التشوه التوافقي في مراكز بيانات الذكاء الاصطناعي؟
لا تعمل المحولات المصنفة K على تقليل التشوه التوافقي في النظام الكهربائي. والغرض منها هو تحمل التسخين الإضافي الناتج عن الأحمال غير الخطية، وليس تصحيح تشوه شكل الموجة. وسيظل التشوه التوافقي الكلي للجهد في المنشأة دون تغيير إلى حد كبير في حالة عدم تركيب أي معدات ترشيح. وتتميز هذه المحولات بملفات معززة، وقدرة تبريد محسنة، وأقطاب محايدة كبيرة الحجم لتتحمل الضغط التوافقي بأمان. إذا كان المشروع يتطلب تحسين جودة الطاقة أو تقليل تشوه الجهد، فيجب تقييم المحولات المخففة للتوافقيات أو المرشحات النشطة بشكل منفصل. تعمل الوحدات المصنفة K في المقام الأول على حماية نفسها من فشل العزل المبكر.
لماذا تُعتبر تصنيفات K-13 وK-20 شائعة في مرافق الذكاء الاصطناعي؟
تتوافق تصنيفات K-13 وK-20 مع مستويات الأحمال التوافقية التي تُلاحظ بشكل متكرر في مراكز البيانات ذات الكثافة العالية للخوادم. غالبًا ما تتوافق المنشآت متوسطة الحجم ذات الأحمال غير الخطية الكبيرة ولكن الخاضعة للرقابة مع متطلبات K-13. تولد مجموعات الذكاء الاصطناعي فائقة الحجم التي تتميز بأحمال عمل مكثفة على وحدة معالجة الرسومات (GPU) محتوى تيارًا توافقيًا أعلى، مما يجعل تصنيف K-20 أكثر ملاءمة. يحسب المهندسون الأطياف التوافقية ويطبقون صيغ عامل K المرجح لمطابقة التصنيف مع التشويه المقاس. يوازن اختيار هذه التصنيفات الشائعة بين المتانة والكفاءة من حيث التكلفة. قد تؤدي التصنيفات المنخفضة إلى ارتفاع درجة الحرارة تحت الأحمال غير الخطية الثقيلة، في حين أن التصنيفات المرتفعة بشكل مفرط تزيد من التكلفة الرأسمالية دون فائدة عملية إضافية.
هل يمكن لسوائل التبريد المتطورة مثل FR3 أن تحسن مقاومة التوافقيات؟
تعمل السوائل العازلة المتطورة، مثل الزيت النباتي FR3، على تحسين الأداء الحراري في تصميمات المحولات المملوءة بالسوائل. وتساعد السعة الحرارية والموصلية الحرارية المحسّنتان على توزيع أكثر استقرارًا لدرجة الحرارة في ظل الخسائر التوافقية العالية. ورغم أن FR3 لا يقلل من التشوه التوافقي بحد ذاته، إلا أنه يساعد في إدارة الحرارة الزائدة الناتجة عن التيارات غير الخطية. وتكتسب هذه الخاصية أهمية كبيرة في بيئات الذكاء الاصطناعي عالية الكثافة التي تعمل بشكل مستمر بالقرب من السعة المقدرة. كما أن الجمع بين التعزيز الهيكلي المصنف K ووسائط التبريد المتطورة يزيد من المرونة الحرارية الإجمالية. يجب على المهندسين تقييم الطيف التوافقي بعناية، حيث أن تحسين التبريد يكمل اختيار عامل K المناسب ولكنه لا يحل محله.
