ما هي مزايا وعيوب أنواع قلب المحولات؟
-
قارن بين مزايا وعيوب الأنواع المختلفة من قلب المحولات. حقق أقصى قدر من الكفاءة في أنظمة توزيع الطاقة الصناعية.

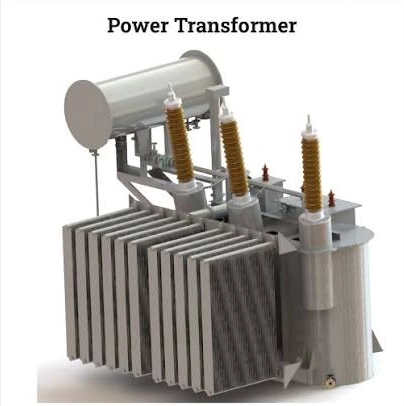

تتطلب الشبكات الكهربائية الحديثة معدات عالية الكفاءة لتقليل فقدان الطاقة أثناء التوزيع إلى أدنى حد ممكن. ويجب على المهندسين تقييم الأنواع المختلفة من نوى المحولات لتحقيق الأداء الأمثل. تعمل النوى المغناطيسية على توجيه التدفق المغناطيسي وتؤثر بشكل مباشر على كفاءة النظام. ويؤدي اختيار التصميم الخاطئ إلى توليد كميات هائلة من الحرارة وإهدار الطاقة. ويستخدم المصنعون مواد مختلفة مثل فولاذ السيليكون أو المعدن غير المتبلور. وتتميز كل مادة بخصائص مغناطيسية فريدة ومزايا هيكلية خاصة بها. يؤدي اختيار التكوين الصحيح إلى خفض تكاليف التشغيل بشكل كبير على مدى عقود. ويؤثر هذا القرار على موثوقية الشبكة في ظل ظروف الأحمال المتقلبة. تعتمد الصناعات الثقيلة على هذه الأجهزة لضمان استمرارية تشغيل المصانع. ويضمن التصميم السليم للقلب تنظيمًا مستقرًا للجهد عبر الشبكة. يجب على المشغلين الصناعيين تحليل هذه التفاصيل قبل وضع اللمسات الأخيرة على مواصفات الشراء الخاصة بهم. ويمنع التخطيط المناسب حدوث انقطاعات غير متوقعة في التيار الكهربائي خلال ساعات الذروة. وتحافظ المحطات الفرعية المصممة جيدًا على أعلى مستويات الكفاءة التشغيلية حتى في ظل الظروف الجوية الخارجية القاسية.

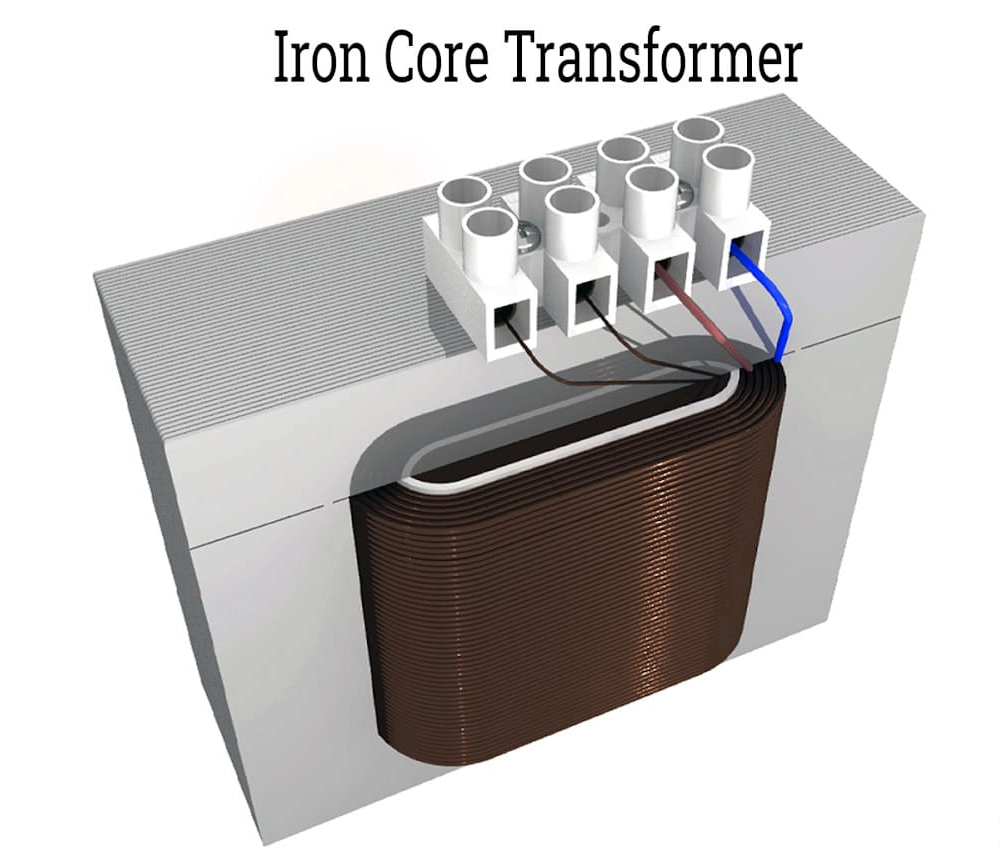

تقييم أنواع أغلفة قلب المحولات
يتميز تصميم الغلاف بدائرة مغناطيسية تحيط بالملفات النحاسية بشكل شبه كامل. ويوفر هذا الهيكل حماية ميكانيكية فائقة ضد قوى الدائرة القصيرة. وتفضل المنشآت الصناعية الثقيلة هذا التصميم المتين للتطبيقات الصعبة. على سبيل المثال، غالبًا ما يستخدم المحول المغمور بالزيت بجهد 10 كيلو فولت هذا التصميم لتحسين المتانة. حيث تحمي الصفائح الفولاذية الخارجية الملفات الداخلية الحساسة من التلف المادي. تمنع القوة الميكانيكية العالية حدوث تشوهات مادية أثناء الطفرات الكهربائية المفاجئة. ومع ذلك، فإن تصميم الغلاف هذا يجعل إصلاح اللفات أمرًا بالغ الصعوبة ومكلفًا للغاية. يتعين على الفنيين تفكيك الهيكل الفولاذي بالكامل للوصول إلى اللفات التالفة. تعوض الدعامات المادية الممتازة هذه التحديات المتعلقة بالصيانة في شبكات الطاقة الحيوية. ويشعر المشغلون بالاطمئنان بفضل هذا التصميم عالي الموثوقية. نادرًا ما تتسبب الأعطال الخارجية الشديدة في حدوث إزاحة داخلية لللفات في هذه الوحدات المتينة. ويضمن الاستثمار في التصميم من نوع الغلاف عمر خدمة استثنائي في بيئات التشغيل القاسية.

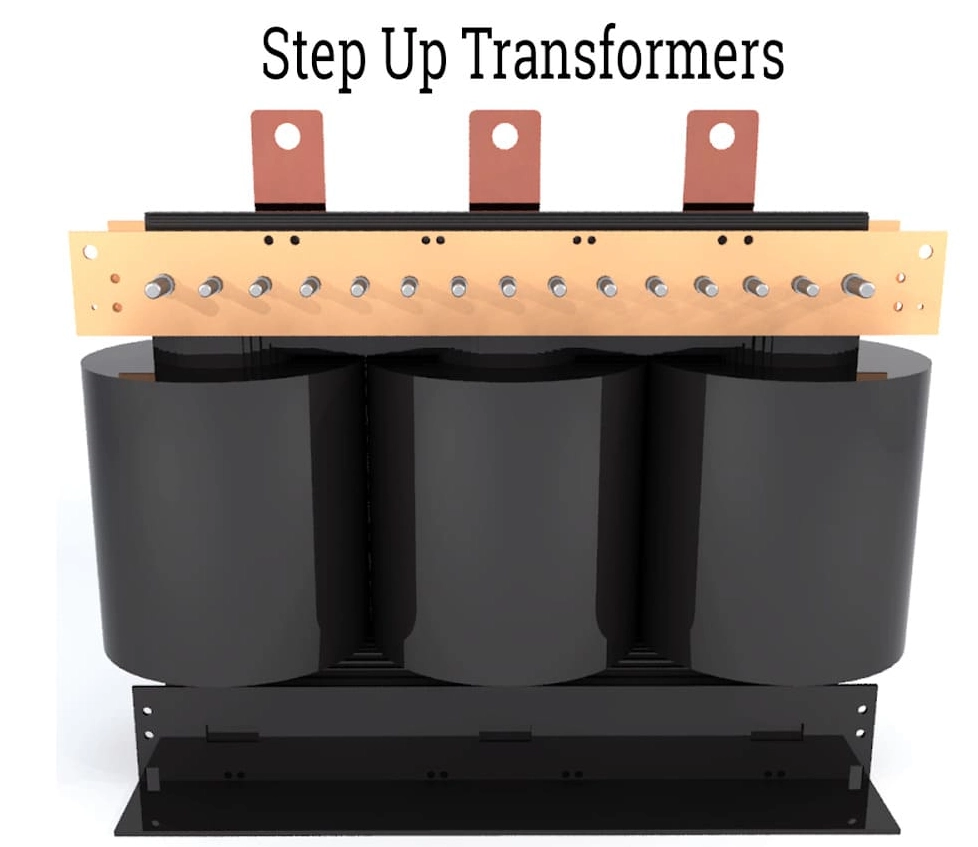

تحليل الأنواع الأساسية لنواة «ترانسفورمر»
يتميز النوع الأساسي بملفات تلتف حول الأذرع الرأسية للإطار الفولاذي. ويبسط هذا التصميم عملية التجميع أثناء التصنيع، حيث يقوم فنيو المصنع بتمرير الملفات الجاهزة بسهولة على الأذرع الأسطوانية. وتتبنى العديد من أنظمة التوزيع، بما في ذلك المحولات المغمورة بالزيت بجهد 35 كيلوفولت، هذا التصميم البسيط. وتعمل الدورة الطبيعية للزيت على تبريد هذه الملفات بفعالية كبيرة في التركيبات الخارجية. كما تتيح المسافات الواسعة بين الملفات المتحدة المركز تبديدًا ممتازًا للحرارة. وبطبيعة الحال، توفر هذه الهندسة حماية مادية أقل للملفات النحاسية. حيث تتعرض المكونات الخارجية بشكل مباشر للضغوط البيئية والاهتزازات الميكانيكية. ويختار المهندسون هذا التكوين عندما تكون الصيانة السريعة أولوية قصوى. وتوفر إجراءات التفكيك البسيطة ساعات ثمينة أثناء الإصلاحات الميدانية الطارئة. وتجعل هذه المزايا التصميم شائعًا للغاية في شبكات المرافق البلدية. ويفضل معظم مشغلي المرافق الإقليمية هذا التكوين نظرًا لتكاليف التصنيع الأولية المنخفضة. ويستفيد التخطيط البلدي الذكي من هذه الوحدات الفعالة من حيث التكلفة لبناء شبكات توزيع طاقة ميسورة التكلفة.
جدول مقارنة مؤشرات الأداء
| الهندسة الأساسية | القوة الميكانيكية | كفاءة التبريد | سهولة الإصلاح |
|---|---|---|---|
| تصميم الهيكل | مرتفع جدًا | معتدل | صعب |
| التصميم الأساسي | معتدل | ممتاز | بسيط |
شرح مؤشرات أداء البنية الأساسية
يساعد تقييم هذه المقاييس الهيكلية مسؤولي المشتريات على اختيار الأنواع المناسبة من قلب المحولات لشبكات المرافق المحددة. تتفوق هياكل «الشل» في البيئات عالية الضغط حيث تشكل القوى الفيزيائية تحديًا متكررًا لسلامة النظام. في المقابل، تُظهر هياكل «القلب» أداءً استثنائيًا في الشبكات البلدية القياسية. تعمل هذه التصاميم على تحسين تدفق الزيت الطبيعي لمنع التدهور الحراري على مدار دورات تشغيلية طويلة. ويمكن للفنيين صيانة الأنظمة من نوع «القلب» بسهولة دون الحاجة إلى أدوات خاصة أو عمليات تفكيك معقدة. وتؤدي سهولة الصيانة هذه إلى خفض نفقات العمالة الخاصة بالصيانة على المدى الطويل بشكل كبير. يجب على المنشآت الصناعية أن تزن بين المتانة المادية وتكاليف الصيانة قبل شراء المعدات. يتطلب كل تطبيق توازنًا دقيقًا بين هذه المعلمات الهندسية الحاسمة. يعتمد استقرار الشبكة بشكل كبير على اختيار الخصائص الهيكلية الصحيحة. يعتمد مديرو المشتريات على البيانات المقارنة لاتخاذ قرارات استثمارية مستنيرة على المدى الطويل. تؤكد بيانات الأداء التاريخية السلامة التشغيلية لكلا التكوينين. يضمن اختيار الإعداد الصحيح توفير طاقة موثوقة لآلاف المنازل.
قيم الخسارة الأساسية حسب نوع المادة
| تركيب المواد | خسارة بدون حمل (واط/كجم) | كثافة تدفق التشبع (تيسلا) | التكلفة النسبية للمواد |
|---|---|---|---|
| فولاذ مدلفن على البارد ذو حبيبات موجهة (CRGO) | 0.85 | 2.03 | قياسي |
| سبيكة معدنية غير متبلورة | 0.20 | 1.56 | مرتفع |
تفسير خصائص المواد وفقدان القلب
تؤثر مقاييس الخسائر بدون حمل بشكل مباشر على الميزانية التشغيلية لشبكات توزيع الطاقة الحديثة. يوفر فولاذ CRGO كثافة تدفق تشبع ممتازة للعمليات الصناعية الشاقة. وتتيح هذه الكثافة العالية تصميم معدات مدمجة توفر مساحة قيّمة في المحطات الفرعية. ومع ذلك، توفر السبائك غير المتبلورة وفورات لا مثيل لها في الطاقة من خلال تقليل خسائر الحديد المستمرة بشكل كبير. تتميز هذه المعادن غير المتبلورة ببنية ذرية عشوائية تعمل على حجب التيارات الدوامة بكفاءة عالية. وبطبيعة الحال، غالبًا ما تؤدي تكاليف التصنيع الأولية المرتفعة إلى إثناء بعض فرق المشتريات التي تراعي الميزانية. يجب على المهندسين إجراء تحليلات شاملة لتكاليف دورة الحياة لتبرير الاستثمار الإضافي. وعادةً ما تعوض وفورات الطاقة على المدى الطويل التكلفة الأولية المرتفعة في غضون بضع سنوات. ويضمن اختيار مواد أساسية متطورة أداءً عاليًا عبر الشبكة الكهربائية بأكملها. وتستخدم شركات الطاقة هذه المواد المتخصصة للوفاء بمعايير الكفاءة الوطنية الصارمة. كما أن اللوائح الحكومية تكافئ بشكل متزايد المشغلين الذين يقللون انبعاثات الكربون إلى أدنى حد من خلال بنية تحتية عالية الكفاءة. وتسهم المبادرات الخضراء الحديثة في تسريع اعتماد هذه المواد السبائكية المتطورة.

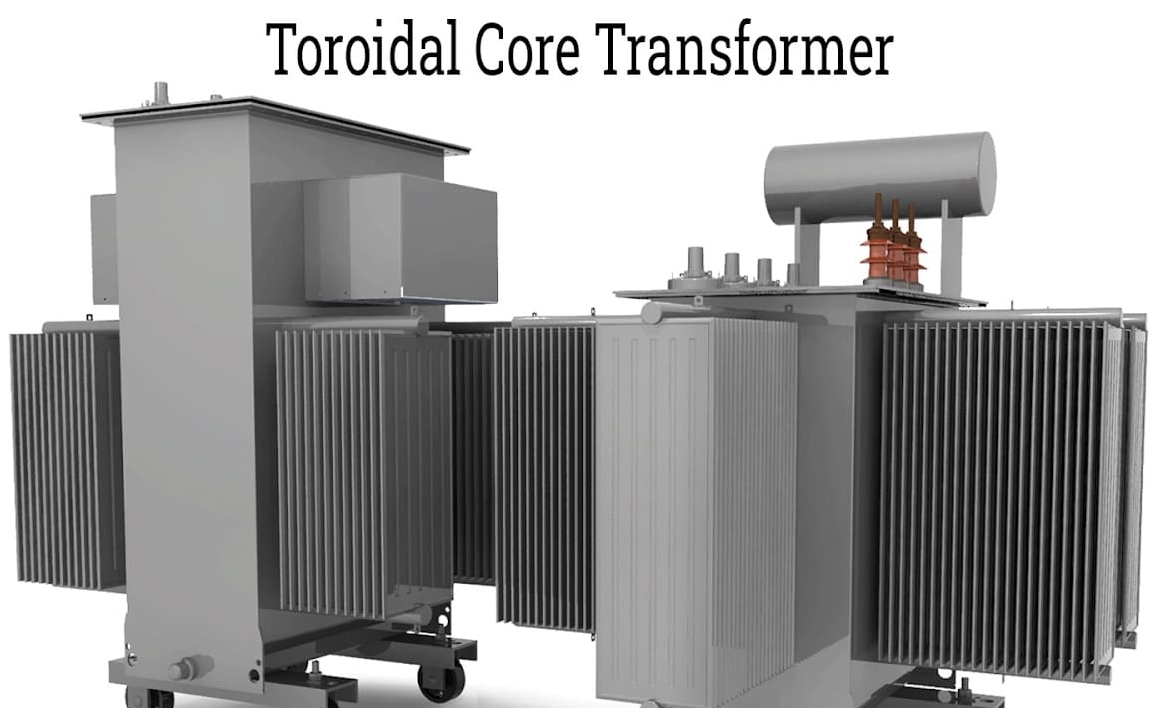

الأشكال الهندسية الأساسية المتخصصة
- الوصلات ذات النواة المائلة: شرائح مقطوعة بزاوية تعمل على تحسين تدفق التدفق المغناطيسي عند الزوايا.
- تكوينات «Step-Lap Core»: نمط تكديس طبقي يقلل من الضوضاء والتيارات المثيرة.
- النوى الملفوفة حلزونيًّا: شرائط فولاذية متصلة ملفوفة بإحكام لإزالة الفجوات الهوائية تمامًا.
تأثير التكوينات الهندسية لللب
تحدد التكوينات الهندسية المتطورة مدى كفاءة تدفق التدفق المغناطيسي عبر أنواع مختلفة من نوى المحولات. تعمل الوصلات المائلة على محاذاة اتجاه حبيبات الفولاذ مع مسار المجال المغناطيسي بشكل مثالي. ويؤدي هذا المحاذاة الدقيقة إلى تقليل تبديد الحرارة إلى أدنى حد وتحسين كفاءة نقل الطاقة بشكل عام. بالإضافة إلى ذلك، تقلل أنماط التكديس المتداخلة المتدرجة من الاهتزازات المادية داخل الغلاف المعدني الثقيل. وتساهم مستويات الاهتزاز المنخفضة في حماية المكونات المحيطة من التآكل والتلف المبكر. تعمل التصاميم الملفوفة حلزونيًا على إزالة الفجوات الهوائية تمامًا لتقليل إجمالي تيار الإثارة. تتطلب هذه الأشكال المميزة آلات تصنيع متطورة ومشغلين ماهرين في المصانع. يؤدي استخدام هذه الابتكارات الهندسية إلى زيادة تكاليف الإنتاج الأولية للوحدة. ومع ذلك، فإن مكاسب الأداء الناتجة تضمن استقرارًا تشغيليًا طويل الأمد للشبكات الصناعية. تؤدي الاستثمارات الذكية في الهندسة إلى تحقيق وفورات هائلة على مدى عدة عقود. تقلل تقنيات البناء عالية الجودة من اضطرابات شبكة الكهرباء المحلية خلال مواسم العواصف. تعمل شبكات التوزيع بشكل أكثر موثوقية عندما يعطي المشغلون الأولوية لتفاصيل التصميم الميكانيكي المتقدمة.
المعايير المرجعية للخسائر الأساسية
تفرض الهيئات التنظيمية الدولية لوائح صارمة لتوحيد أداء أنواع مختلفة من نوى المحولات. ويتعين على الشركات المصنعة اختبار جميع الهياكل المصنوعة من الفولاذ المغناطيسي في ظروف معملية دقيقة قبل توزيعها. وتقيس هذه البروتوكولات الصارمة خسائر التباطؤ والتيارات الدوامة عند مستويات تردد محددة. وتحدد منظمات مثل IEEE وIEC الحدود القصوى المقبولة لمعدات الطاقة الصناعية. ويضمن الامتثال لهذه القواعد السلامة والتوافق البيئي في شبكات الكهرباء البلدية. ويتجنب مزودو الطاقة الغرامات التنظيمية المكلفة من خلال اختيار تصاميم نوى مغناطيسية معتمدة. تتطلب عمليات الاختبار أجهزة قياس باهظة الثمن وخبراء مختبرات معايرة مدربين تدريباً عالياً. ويؤدي هذا التحقق الدقيق إلى بناء الثقة بين مصنعي المعدات الكهربائية ومشغلي مرافق الخدمات العامة. وتضمن شهادات الجودة للمشترين التشغيل الموثوق به أثناء الظروف الجوية القاسية. كما أن اتباع المعايير العالمية يحافظ على سلامة الهيكل وكفاءة الشبكة على المدى الطويل. وتفرض الحكومات المحلية إجراء هذه الاختبارات الصارمة لحماية البنية التحتية الكهربائية العامة. وتوفر المعدات المعتمدة طاقة متسقة للمستشفيات الحيوية والمناطق الصناعية.
الأسئلة الشائعة
ما هو المعدن الأكثر كفاءة المستخدم في بناء القلب؟
توفر السبائك المعدنية غير المتبلورة أعلى كفاءة في شبكات توزيع الطاقة الحديثة. تقلل هذه المواد المتطورة من خسائر عدم التحميل بنسبة تصل إلى ثمانين في المائة مقارنةً بفولاذ السيليكون القياسي. تتميز الشرائط الرقيقة غير المتبلورة ببنية ذرية عشوائية تعمل على منع المقاومة الكهربائية بفعالية. ونتيجة لذلك، يولد القلب حدًا أدنى من الحرارة خلال الفترات الطويلة التي يكون فيها الطلب على الحمل منخفضًا.
تختار شركات المرافق العامة هذا المعدن لتحقيق أهداف توفير الطاقة الصارمة على مستوى العالم. ومع ذلك، تؤدي التحديات التصنيعية إلى ارتفاع سعر الشراء الأولي لهذه الوحدات المتطورة بشكل كبير. ويجب على مشغلي الشبكات الصناعية تحليل الوفورات طويلة الأجل في تكاليف المرافق العامة قبل اختيار هذا الخيار المكلف. ويبرر هذا التخطيط المالي السعر المرتفع في المشاريع الصناعية عالية الكفاءة. كما يضمن التخطيط السليم تحقيق أقصى قدر من توفير الطاقة لشبكة الكهرباء على المدى الطويل. تقوم الشركات الذكية بدمج هذه السبائك المتطورة لتقليل إجمالي انبعاثات الكربون الخاصة بها. ويؤدي انخفاض الخسائر التشغيلية إلى تحقيق وفورات مالية كبيرة على مدى ثلاثين عامًا.
كيف يتولد الضجيج المغناطيسي في نوى المحولات؟
ينشأ الضجيج المغناطيسي نتيجة لظاهرة فيزيائية طبيعية تُعرف باسم «الانكماش المغناطيسي» داخل الصفائح الفولاذية. حيث يولد التيار المتردد مجالًا مغناطيسيًّا متغيرًا يؤدي إلى تغيير طفيف في شكل القلب الفولاذي. وتسبب هذه التغيرات الفيزيائية الدقيقة اهتزازات سريعة تنبعث منها أصوات طنين مستمرة منخفضة التردد. وتؤدي هياكل التثبيت غير المحكمة وإطارات التثبيت الضعيفة إلى تضخيم هذا الصوت بشكل كبير أثناء التشغيل. ويستخدم المهندسون آليات تثبيت ميكانيكية محكمة ووسادات تخميد متخصصة للحد من هذا الضجيج البيئي. كما أن اختيار أنماط التكديس المتداخلة يقلل من الاهتزازات الفيزيائية في مناطق المحطات الفرعية ذات الجهد العالي. ويضمن التحكم في الضوضاء الامتثال لقوانين تقسيم المناطق البلدية في الأحياء السكنية الحضرية. وتراقب شركات الكهرباء مستويات الضوضاء خلال دورات الصيانة الدورية المجدولة. وتمنع أساليب التصنيع الدقيقة الاهتزازات المفرطة في المحطات الكهربائية الفرعية الحديثة. ويتمتع السكان المحليون بأحياء أكثر هدوءًا عندما تقوم شركات المرافق بتركيب هذه الوحدات الصامتة. وتساهم التشغيلات الهادئة في تعزيز العلاقات العامة لشركات المرافق المتنامية.
لماذا يؤدي ارتفاع درجة الحرارة إلى الحد من سعة قلب المحول؟
يؤدي التوليد المفرط للحرارة إلى إتلاف مباشر للعزل الكهربائي الذي يغلف الملفات النحاسية الموصلة. وتطلق خسائر القلب طاقة حرارية مستمرة تتراكم داخل خزان الزيت الفولاذي المغلق. ويؤدي هذا الارتفاع في درجة الحرارة إلى تدهور الخصائص العازلة للزيت المعدني بسرعة كبيرة. ونتيجة لذلك، يزيد العزل المتدهور من خطر حدوث دوائر قصيرة كارثية وحرائق في المعدات. ويجب أن تنقل مسارات دوران سائل التبريد هذه الحرارة إلى ريش المبرد الخارجي بكفاءة. ويحافظ الحفاظ على درجات حرارة منخفضة في القلب على العمر التشغيلي لأصول شبكة التوزيع الحيوية. يقوم المشغلون الصناعيون بتركيب مستشعرات حرارية رقمية لمراقبة درجات حرارة الزيت الداخلية في الوقت الفعلي. تمنع المراقبة في الوقت الفعلي التوقف الطارئ المكلف عن العمل خلال ذروة الطلب على الكهرباء في فصل الصيف. يقوم مديرو الشبكات بتطبيق أنظمة تبريد آلية لحماية استثماراتهم. تضمن الإدارة الفعالة للحرارة المتانة على المدى الطويل في التطبيقات الصناعية ذات الأحمال العالية. كما تعزز التهوية المناسبة حول الوحدة عملية تبديد الحرارة في المساحات الحضرية المكتظة.
