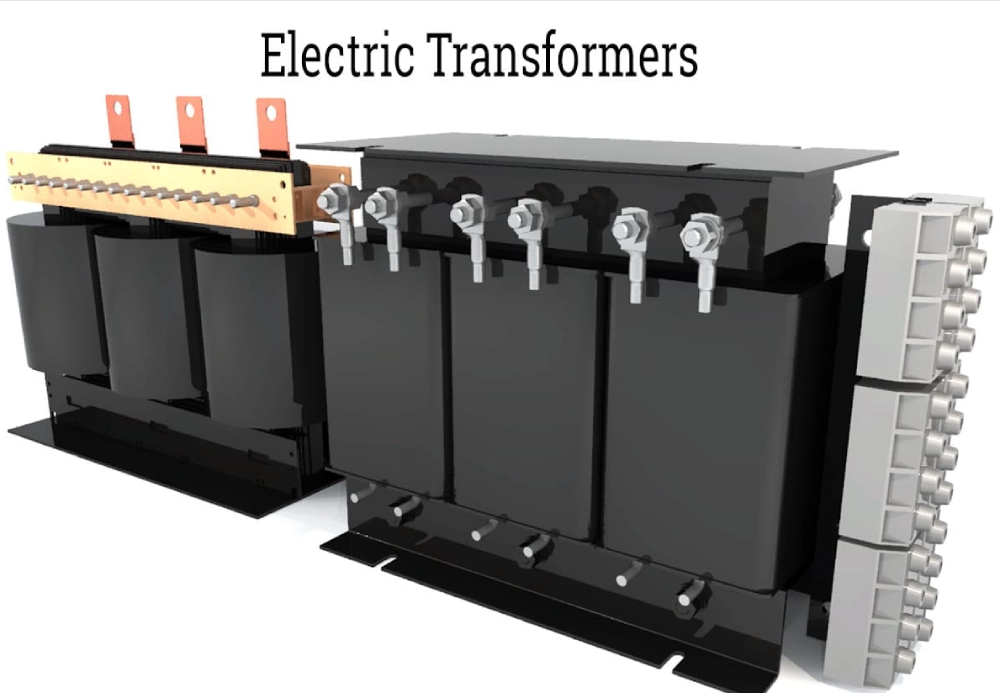

كيفية اختيار قلب الحديد للمحول؟

المواصفات الفنية لدرجات الفولاذ من أجل كفاءة الطاقة

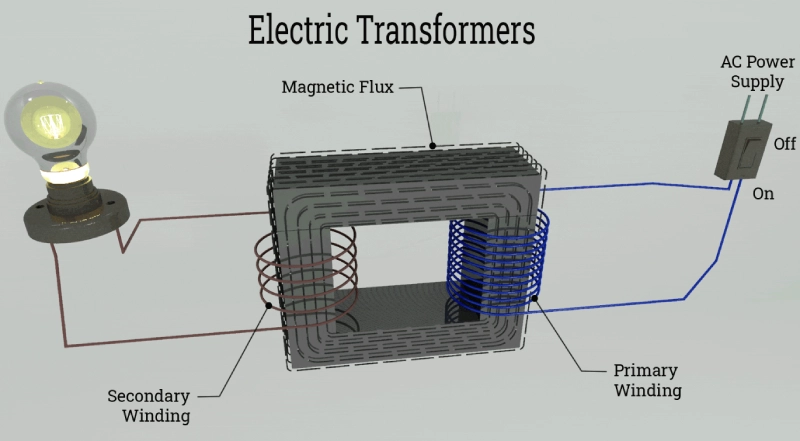

يحدد اختيار فولاذ السيليكون الحد الأقصى لكثافة التدفق المغناطيسي داخل مجموعة قلب المحول الأولي. ويوفر الفولاذ المدلفن على البارد ذو الحبيبات الموجهة نفاذية اتجاهية ممتازة لأنظمة الشبكات الصناعية شديدة المتطلبات. وتقوم المصانع الحديثة بمعالجة هذا المعدن لمحاذاة البنية البلورية بشكل مثالي على طول اتجاه الدرفلة. وتؤدي هذه المحاذاة إلى تقليل الانكماش المغناطيسي وخفض الضوضاء المسموعة أثناء تشغيل شبكات الجهد العالي. توفر الدرجات عالية الجودة، مثل فولاذ السيليكون المحفور بالليزر، طبقات أرق لتقليل التيارات الدوامة. تفضل فرق المشتريات بين الشركات (B2B) المواد التي تتوافق مع معايير اختبار الجودة IEC 60404-2 للتحقق من المطابقة للمعايير. تضمن هذه المعايير الدولية القياس الدقيق للخسائر المغناطيسية المحددة في ظل ظروف مختبرية مستقرة. ويضمن اختيار درجات الفولاذ المعتمدة أن تعمل الآلات النهائية بأقل قدر ممكن من مشاكل تبديد الحرارة.

تحليل سماكة الطبقات وعوامل الخسارة المغناطيسية

يؤثر سمك الصفائح المعدنية بشكل كبير على تولد التيارات الدوامة غير المرغوب فيها في المكونات الكهربائية. فالصفائح الأكثر سمكًا تسمح بوجود حلقات تيار دائرية أكبر، مما يؤدي إلى توليد حرارة زائدة داخل المعدن. ويؤدي تقليل سمك الطبقات إلى أجزاء من المليمتر إلى تقييد مسارات التيار الدائرية هذه بشكل فعال. يقوم المصنعون بتطبيق طبقات رقيقة من العوازل غير العضوية على جانبي كل لوح فولاذي على حدة. ويمنع هذا الحاجز المادي التوصيل الكهربائي بين الطبقات المتجاورة في الوحدة المكدسة النهائية. وتُظهر القيم التشغيلية القياسية ارتباطًا واضحًا بين سماكة الألواح وفقدان الطاقة المقاس في القلب. ويقارن الجدول الفني التالي مستويات سماكة الألواح القياسية المختلفة بمعدلات تبديد الطاقة النموذجية. ويستخدم مسؤولو المشتريات الفنية هذه المقاييس لموازنة تكاليف الشراء الأولية مقابل الخسائر التشغيلية على المدى الطويل.

غالبًا ما تؤدي الوصلات المكدسة القياسية إلى ظهور فجوات هوائية موضعية تزداد فيها المقاومة المغناطيسية بشكل ملحوظ. وتسبب هذه الفجوات الهوائية تشوهًا طفيفًا في التدفق المغناطيسي وتزيد من اهتزاز هيكل قلب المحول. وتتيح تقنيات القطع المتدرجة المتطورة انتقالات أكثر سلاسة للتدفق المغناطيسي عند الوصلات. وتقلل منهجية البناء هذه من مستويات ضوضاء التشغيل وخسائر عدم الحمل في النظام على حد سواء. ويوضح الجدول الثانوي أدناه بالتفصيل التأثير الصوتي لمختلف التصاميم الهيكلية عبر ترددات التشغيل. ويمكن لمديري المشتريات الاستفادة من هذه البيانات الهندسية لتحديد المتطلبات الدقيقة المتعلقة بالضوضاء في البيئات الحضرية الحساسة.

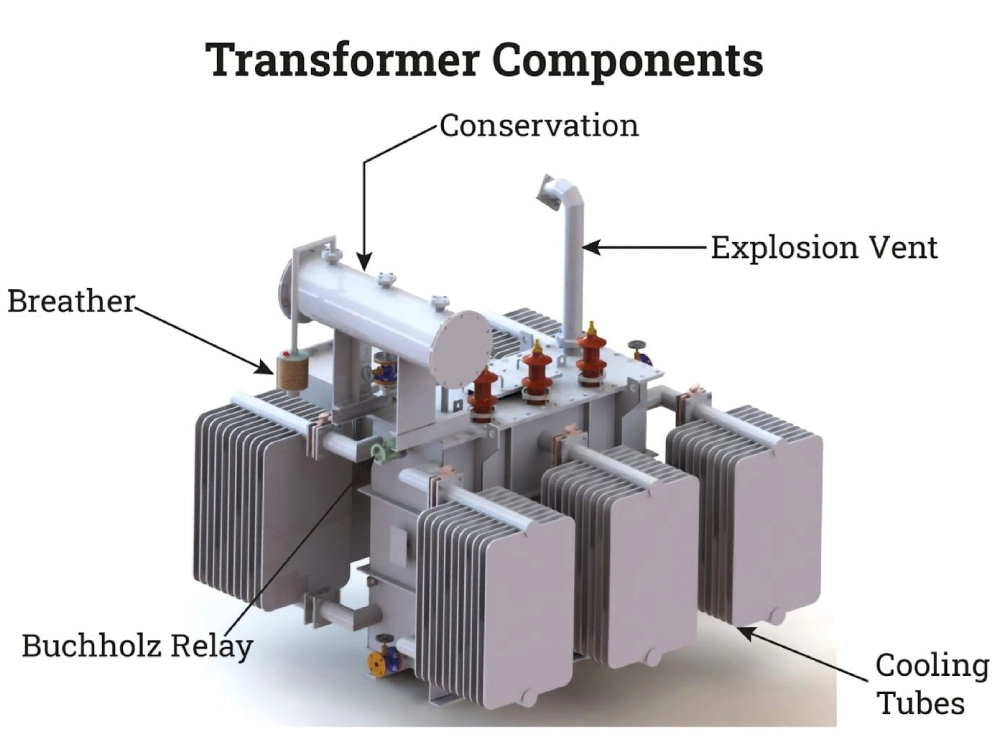

تحسين قلب الحديد في أنظمة المحولات

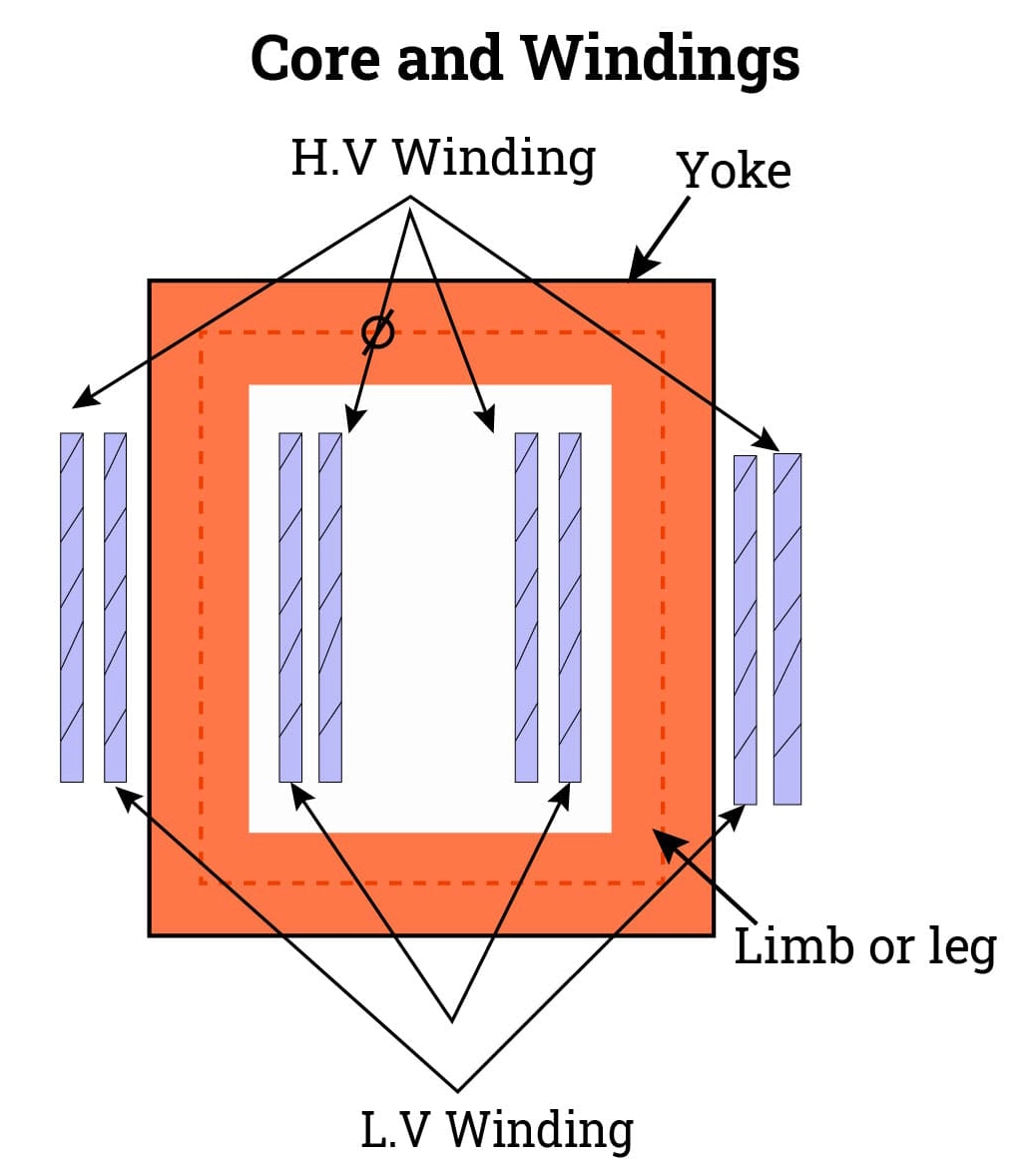

تعمل الوصلات المتداخلة المتطورة على خفض مستوى الضوضاء بشكل واضح من ثمانية وخمسين ديسيبل إلى ستة وأربعين ديسيبل. ويؤدي هذا الانخفاض الكبير في الضوضاء إلى تحسين أداء القلب الحديدي في تصميمات المحولات. كما أن خفض ضوضاء التشغيل يمنع الإجهاد الهيكلي الناجم عن الاهتزازات الدقيقة المستمرة داخل الغلاف المعدني. ويظل التحكم الصوتي أمرًا حيويًا عند استخدام الآلات في المناطق السكنية أو غرف المرافق الداخلية. بالإضافة إلى ذلك، تعمل تكوينات التداخل ذات السبع خطوات على تحسين التوزيع العام للتدفق المغناطيسي حول مناطق الوصلات. وتقلل مسارات التدفق السلسة من التسخين الموضعي، مما يمنع الشيخوخة المبكرة للمواد العازلة المحيطة. يجب على خبراء المشتريات التحقق دائمًا مما إذا كان المصنع المختار يمتلك آلات قطع التداخل المتدرجة الآلية. تضمن الآلات الدقيقة محاذاة هندسية متسقة وتفاوتات أبعاد ضيقة أثناء تجميع الكتل الهيكلية.

الخطوات الرئيسية للحصول على شهادة الجودة في عمليات الشراء المخصصة

يجب على المشترين المحترفين التحقق من معايير التصنيع قبل إتمام طلبات شراء المعدات الكهربائية الثقيلة. وتستخدم المصانع الرائدة إجراءات اختبار موحدة للتأكد من جودة كل شحنة من النوى المغناطيسية. يجب على المشترين طلب شهادات اختبار المصنع التي توضح قياسات فقدان النواة عند مستويات الحث المحددة. ويضمن التحقق من هذه المقاييس مطابقة المواد للمواصفات الفيزيائية المطلوبة في العقود. وتضمن بروتوكولات الجودة الصارمة موثوقية تشغيلية عالية في ظل الظروف البيئية والكهربائية القاسية. وتقلل عملية التحقق هذه من المخاطر عند نشر المعدات باهظة الثمن في منشآت المرافق البعيدة. وتحتوي القائمة أدناه على معايير الاختبار الأساسية التي يجب على كل مصنع إجراؤها بانتظام. ويقدم الموردون الموثوقون أدلة موثقة لكل خطوة من هذه الخطوات أثناء تفتيش المصنع.

الأسئلة الشائعة

ما الفرق المادي بين الفولاذ CRGO والفولاذ غير المتبلور؟

يتميز الفولاذ المدلفن على البارد ذو الحبيبات الموجهة ببنية بلورية منظمة للغاية داخل صفائحه المعدنية. ويتيح هذا التوجيه للحبيبات تدفق المغناطيسية بأقل مقاومة فيزيائية ممكنة. وفي المقابل، تفتقر السبائك غير المتبلورة إلى الشبكة الذرية البلورية المنظمة تمامًا. ويؤدي البناء الذري غير المنظم إلى خفض خسائر القلب بشكل كبير في ظل ظروف التشغيل القياسية. وتتميز المواد غير المتبلورة بكونها رقيقة للغاية، مما يجعل تجميعها في هيكل صلب أمراً صعباً. ويجب على المصنعين استخدام تقنيات متخصصة عند لف هذه المادة الهشة لتشكيل قلب حديدي لوحدات المحولات. ويعتمد الاختيار بين هذه المعادن على أهداف الكفاءة المرجوة والميزانية الإجمالية للمشروع.

كيف يؤثر سمك لوح التصفيح على الفقد الكلي في القلب؟

تؤدي الرقائق الأرق إلى تقييد مساحة المقطع العرضي المتاحة لحركة التيارات الدوامة غير المرغوب فيها. وتدور هذه التيارات داخل الصفائح المعدنية عندما تتناوب المجالات المغناطيسية أثناء عملية نقل الطاقة النشطة. ويؤدي تقليل سماكة الصفائح من 0.30 ملم إلى 0.23 ملم إلى كبح هذه الحلقات الكهربائية الداخلية بشكل كبير. ونتيجة لذلك، يولد قلب المحول طاقة حرارية مهدرة أقل أثناء عمليات الجهد العالي المستمرة. وتتطلب الصفائح الرقيقة عزلًا سطحيًا مناسبًا لمنع التوصيل الكهربائي بين الصفائح المكدسة المتجاورة. وتستخدم المصانع الحديثة طلاءات كيميائية متخصصة للحفاظ على مقاومة سطحية عالية تحت ضغط التثبيت الشديد. ويضمن التوازن بين سماكة الصفائح وجودة الطلاء الاستقرار الميكانيكي الأمثل والأداء الكهربائي الفائق.

ما هي معايير الاختبار التي تنظم جودة الفولاذ المغناطيسي؟

تطبق الهيئات الدولية معايير اختبار صارمة لضمان جودة موحدة في جميع منشآت تصنيع الصلب. ويحدد المعيار ASTM A343 طرق الاختبار الدقيقة لقياس الخسارة النووية في ظل ظروف معملية. ويستخدم هذا الإجراء إطار «إبستين» المتخصص لقياس الخصائص المغناطيسية لعينات الشرائط القياسية. بالإضافة إلى ذلك، يساعد المعيار IEC 60404-2 المصنعين في تقييم صفائح الفولاذ الكهربائي في جميع أنحاء العالم. تحدد هذه المعايير حدود التفاوت المقبولة للتباينات في الأبعاد، ومقاومة العزل، والنفاذية المغناطيسية. يجب على فرق المشتريات بين الشركات (B2B) أن تطلب دائمًا تقارير التحقق الكاملة قبل قبول شحنات الفولاذ بالجملة. تحمي وثائق الاختبار التي تم التحقق منها المشترين من استلام مواد دون المستوى المطلوب، مما يؤدي إلى زيادة تكاليف التشغيل.
