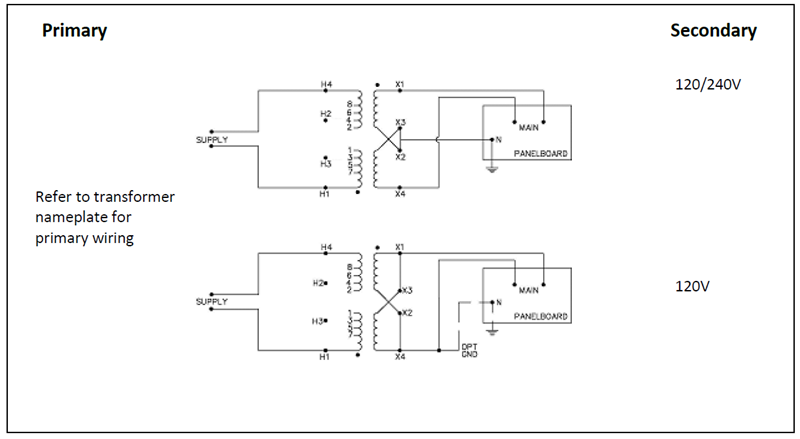

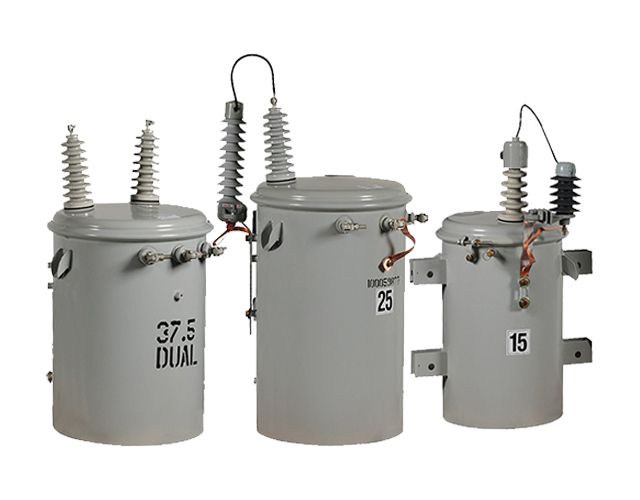

ما هو مخطط توصيل محول أحادي الطور 120-240 فولت؟
-
يدعم مخطط توصيل المحولات أحادية الطور 120/240 توزيع الجهد الكهربائي الآمن، وموازنة الأحمال، وتركيب المحولات التجارية.
يعتمد مقاولو الأعمال الكهربائية على مخطط توصيل محول أحادي الطور بجهد 120 و240 فولت أثناء تخطيط توزيع الطاقة. يوضح المخطط مسار الموصلات وموضع الأطراف وفصل الجهد بوضوح. غالبًا ما تتطلب المنشآت التجارية مخرجات بجهد 120 فولت و240 فولت في آن واحد. تعمل أنظمة الإضاءة عادةً بجهد 120 فولت. أما المعدات الثقيلة فتتطلب عادةً دوائر بجهد 240 فولت لضمان التشغيل المستقر. تقلل تخطيطات الأسلاك الدقيقة من وقت التعطل أثناء إجراءات التثبيت. كما ترجع فرق الصيانة إلى هذه المخططات أثناء عمليات استكشاف الأعطال وإصلاحها. تدعم أنظمة المحولات ذات الطور المنفصل الأحمال الكهربائية المتوازنة عبر دوائر فرعية متعددة. يمنع التعرف الصحيح على الموصلات حدوث أخطاء خطيرة في القطبية. غالبًا ما تدمج الورش الصناعية مخططات المحولات في برامج الصيانة الوقائية. غالبًا ما يضم مستشارو الكهرباء مخططات تفصيلية ضمن حزم وثائق الامتثال. تعمل رسومات المحولات الموثوقة على تحسين التنسيق بين المهندسين والكهربائيين ومديري المرافق عبر البيئات التجارية الكبيرة.
المكونات الرئيسية داخل أنظمة توزيع المحولات
يحتوي كل نظام محولات على عدة مكونات كهربائية لها مهام تشغيلية محددة. تستقبل اللفات الأولية الجهد الكهربائي الوارد من مصدر الإمداد. وتنتج اللفات الثانوية مخرجات جهد كهربائي ذات طورين للأحمال المتصلة. ويشكل الوصلة المركزية نقطة توصيل الموصل المحايد. تعمل الموصلات المحايدة على تثبيت الجهد عبر الدوائر الفرعية أثناء التشغيل. وتقوم أطراف التوصيل بتثبيت الموصلات الكهربائية الواردة والصادرة بأمان. تقوم قضبان التأريض بتوجيه تيار العطل نحو أنظمة الحماية بسرعة. تعمل قواطع الدائرة على عزل حالات الحمل الزائد قبل حدوث تلف للمعدات. كما تحمي العلب الكهربائية مجموعات المحولات من التلوث بالرطوبة والجسيمات المحمولة في الهواء. عادةً ما توفر اللفات النحاسية مقاومة أقل أثناء دورات التشغيل المستمرة. تقلل تصميمات اللفات المصنوعة من الألومنيوم من تكاليف التصنيع في بعض التطبيقات التجارية. يقوم المهندسون بتقييم فئات العزل بعناية قبل اختيار مواد المحولات. تؤثر معدلات ارتفاع درجة الحرارة بشكل كبير على موثوقية التشغيل على المدى الطويل في البيئات الصناعية.
كيف يدعم مخطط توصيل محول أحادي الطور 120/240 توزيع الجهد الكهربائي

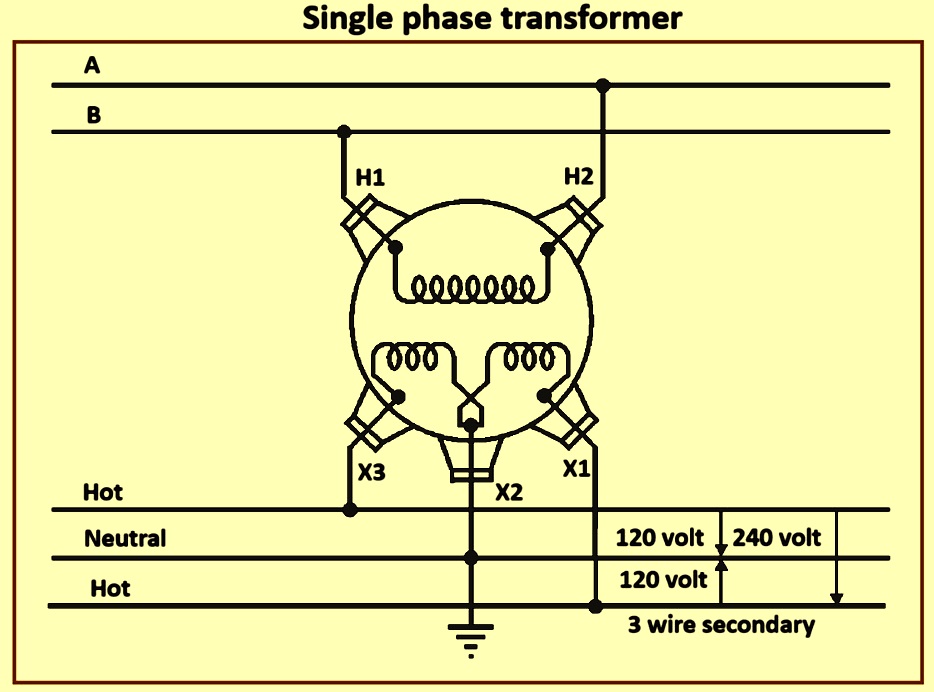

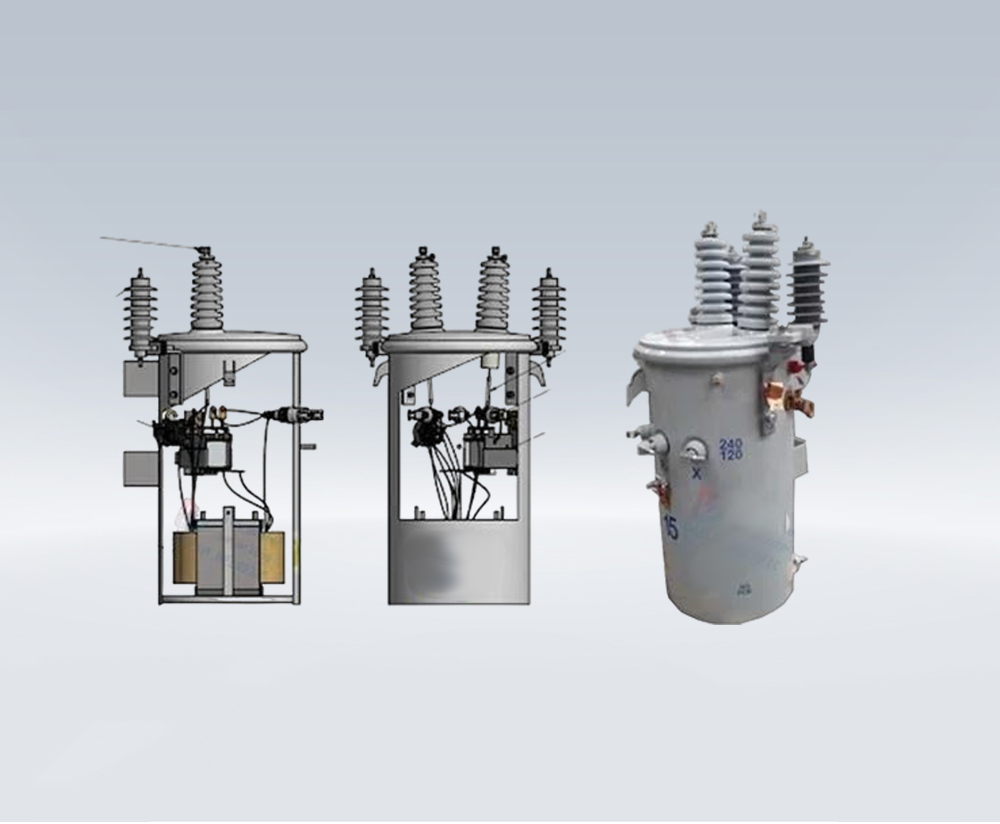

يوضح مخطط توصيل محول أحادي الطور بجهد 120/240 فولت كيفية توزيع الجهد داخل الأنظمة الكهربائية ذات الطورين المنفصلين. حيث يزود موصلان حاملان للجهد الجهد 240 فولت عبر طورين متقابلين. كما يزود كل موصل حامل للجهد الجهد 120 فولت بالنسبة للموصل المحايد. وتعمل الدوائر الفرعية المتوازنة على تقليل التيار المفرط في الموصل المحايد أثناء التشغيل. وغالبًا ما تتطلب المطابخ التجارية كلا الجهدين في آن واحد. أما أنظمة الإضاءة المكتبية فتعتمد عادةً على توزيع مستقر للجهد 120 فولت. تعمل الضواغط الصناعية عادةً على دوائر مخصصة بجهد 240 فولت لتحقيق كفاءة أعلى. يقلل توازن الجهد المناسب من تسخين المحول في ظل ظروف الطلب المستمر. يحسب المهندسون الكهربائيون أحمال التيار المتوقعة قبل تصميم تخطيطات الموصلات. يؤثر حجم الكابلات بشكل مباشر على أداء انخفاض الجهد أثناء التركيبات طويلة المسافة. تتحسن كفاءة المحول أيضًا عندما تظل الأحمال المتصلة موزعة بالتساوي. تعمل المخططات الدقيقة على تبسيط مشاريع التوسع في بيئات التصنيع والمستودعات بشكل كبير.
تسلسل توصيل الأسلاك المستخدم أثناء تركيب المحول
يتبع فنيو التركيب إجراءات منظمة أثناء عمليات توصيل المحولات. يتم أولاً توصيل موصلات الإمداد الواردة مباشرةً بالأطراف الأولية. ثم يتم توجيه الموصلات الثانوية نحو لوحات التوزيع وقواطع الحماية. تتطلب نقاط ربط السلك المحايد وضعًا دقيقًا داخل الأنظمة الكهربائية المؤرضة. ويجب أن تتوافق موصلات التأريض بدقة مع متطلبات القوانين الكهربائية المحلية. تضمن مواصفات عزم الدوران تثبيتًا آمنًا لأطراف الموصلات عبر مجموعات الأطراف. غالبًا ما تولد الوصلات غير المحكمة حرارة خطيرة أثناء التشغيل بتيار عالي. يقوم الكهربائيون بفحص سلامة العزل قبل تزويد معدات المحولات بالطاقة. تتحقق إجراءات الاختبار أيضًا من صحة القطبية عبر الموصلات ذات الطور المنفصل. تؤكد أجهزة قياس الجهد قراءات خرج مستقرة قبل بدء توصيل الحمل. غالبًا ما تتضمن المشاريع الصناعية المسح الحراري أثناء أنشطة التشغيل. يقلل التسلسل الصحيح من تأخيرات التركيب ويحسن الامتثال لمعايير السلامة الكهربائية. تدمج العديد من المنشآت أيضًا أحكام الطاقة الاحتياطية للعمليات الحرجة. لا تزال بعض محطات الطاقة الفرعية تعمل جنبًا إلى جنب مع محول مغمور بالزيت بجهد 10 كيلو فولت أثناء تخطيط التوزيع
أنواع التوصيلات الشائعة في المباني التجارية
تستخدم العقارات التجارية عدة أنظمة لتوصيل المحولات بناءً على متطلبات التشغيل. غالبًا ما تتطلب متاجر البيع بالتجزئة دوائر إضاءة متعددة بجهد 120 فولت عبر مساحات أرضية واسعة. وكثيرًا ما تدمج المستودعات معدات تعمل بجهد 240 فولت لأنظمة النقل والمحركات. وتعتمد تركيبات أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) عادةً على توصيلات مخصصة للمحولات ذات الطور المنفصل. وعادةً ما تفصل المطاعم معدات التبريد عن دوائر المقابس العامة. كما تخصص منشآت التصنيع دوائر محولات معزولة لأنظمة الأتمتة. ويقوم الكهربائيون بتصميم مخططات الدوائر الفرعية وفقًا لمستويات الطلب المتوقعة على التيار. يساعد التوزيع المتوازن للحمل على تقليل ارتفاع درجة حرارة الموصلات أثناء ذروة التشغيل. تعمل التكوينات متعددة اللوحات على تحسين مرونة الصيانة داخل المباني الصناعية الكبيرة. يقوم مهندسو المنشآت أيضًا بتوثيق تسمية الدوائر لتسريع تحديد الخدمة. يقلل التنسيق السليم للمحولات من انقطاع التيار المزعج أثناء دورات بدء تشغيل المعدات. تعمل المخططات التفصيلية على تحسين التواصل بين المقاولين والمفتشين ومشرفي الصيانة طوال مشاريع التركيب التجارية.
معايير السلامة التي تؤثر على تصميم الأسلاك الكهربائية للمحولات
تؤثر لوائح السلامة الكهربائية تأثيراً كبيراً على إجراءات تركيب المحولات في جميع أنحاء العالم. تحدد معايير NEC بوضوح متطلبات تحديد أبعاد الموصلات والتأريض. وتؤكد شهادات UL متانة العزل في ظل ظروف الإجهاد الحراري. وتدعم إجراءات OSHA أنشطة الصيانة الأكثر أماناً حول الأنظمة المزودة بالطاقة. كما تقلل تدابير الوقاية من وميض القوس الكهربائي من مخاطر الإصابة أثناء عمليات الصيانة. وتعمل إجراءات القفل على عزل الدوائر قبل بدء الصيانة الكهربائية. تعمل المرحلات الواقية على فصل الدوائر المحملة بشكل زائد أثناء ظروف التشغيل غير الطبيعية. تساعد حسابات الدائرة القصيرة المهندسين على اختيار سعات القواطع المناسبة بدقة. كما تمنع حماية الأعطال الأرضية تلف المعدات داخل المنشآت الحساسة. تتطلب حاويات المحولات تهوية كافية لتحقيق الاستقرار الحراري أثناء التشغيل. غالبًا ما يتم تركيب أجهزة استشعار للمراقبة في المواقع الصناعية لأغراض تتبع درجة الحرارة. تجمع بعض بيئات الإنتاج بين أنظمة المحولات ومحولات من النوع الجاف بقدرة 10 كيلو فولت - 35 كيلو فولت لتلبية متطلبات التوزيع الكهربائي الداخلي. تعمل ممارسات الامتثال الموثوقة على تحسين اتساق التشغيل عبر البنى التحتية الكهربائية التجارية.
الأخطاء الشائعة في مشاريع توصيل أسلاك المحولات
تؤدي العديد من أخطاء التركيب إلى مخاطر تشغيلية داخل أنظمة توزيع المحولات. غالبًا ما يتسبب انعكاس القطبية في عدم استقرار أداء المعدات وانقطاع التيار عن طريق القواطع. وقد تؤدي التوصيلات غير الصحيحة للخط المحايد إلى حالات خطيرة من عدم توازن الجهد. وكثيرًا ما ترتفع درجة حرارة الموصلات ذات المقاس غير المناسب بشكل مفرط خلال فترات الطلب الكهربائي المستمر. كما تزيد أطراف التوصيل غير المثبتة بإحكام من المقاومة عبر نقاط التوصيل بشكل كبير. ويقلل فقدان موصلات التأريض من فعالية الحماية من الأعطال خلال الظروف غير العادية. وقد يؤدي اختيار مقاس القواطع بشكل غير صحيح إلى تدفق تيار مفرط عبر الموصلات. يغفل الفنيون أحيانًا تلف العزل قبل إجراءات تنشيط النظام. يمكن أن يؤدي تلوث الرطوبة داخل العلب إلى إضعاف أداء العزل الكهربائي. تؤدي أخطاء تحديد الطور إلى تعقيد إجراءات الصيانة واستكشاف الأعطال وإصلاحها في المستقبل. تقلل التوثيق الدقيق من الارتباك أثناء عمليات ترقية المعدات وعمليات الصيانة. تساعد الفحوصات الكهربائية في تحديد عيوب الأسلاك الخفية قبل حدوث أعطال خطيرة. كما تعمل برامج الاختبار الوقائية على تحسين عمر المحولات داخل المنشآت الصناعية ذات المتطلبات العالية.
إجراءات الاختبار الكهربائي بعد الانتهاء من توصيل الأسلاك
تتأكد إجراءات الاختبار من استقرار المحولات قبل بدء التشغيل الكامل. ويقوم الكهربائيون بقياس استمرارية التيار عبر الموصلات باستخدام أجهزة اختبار معايرة. وتؤكد قراءات الجهد صحة خرج الطور المنفصل أثناء التشغيل تحت الجهد. كما يكتشف اختبار مقاومة العزل مشاكل تدهور الموصلات الخفية بسرعة. وتقيّم إجراءات محاكاة الحمل سلوك المحولات في ظل ظروف الطلب المتوقعة. وتكشف أجهزة التصوير الحراري عن ارتفاع درجة حرارة أطراف التوصيل أثناء أنشطة التشغيل الأولي. وتساعد قياسات التيار الفنيين على التحقق من توزيع التيار الكهربائي المتوازن بدقة. كما تقوم فرق الصيانة بفحص مسارات التأريض لضمان موثوقية الحماية من الأعطال. تدعم وثائق الاختبار المناسبة عمليات استكشاف الأعطال وإصلاحها وعمليات التفتيش على الامتثال في المستقبل بشكل فعال. غالبًا ما يحدد المشغلون الصناعيون فترات اختبار متكررة بعد اكتمال التثبيت. تشير قراءات الجهد المستقرة إلى توجيه الموصلات بشكل صحيح عبر أنظمة التوزيع. تقلل إجراءات التحقق الشاملة من وقت التعطل غير المتوقع عبر المنشآت التجارية بشكل كبير.
مقارنة بين التطبيقات الكهربائية بجهد 120 فولت و240 فولت
| التطبيق | الجهد الكهربائي | الميزة الرئيسية | البيئة المشتركة |
|---|---|---|---|
| الإضاءة LED | 120V | جهد تشغيل أقل | مباني المكاتب |
| معدات المكتب | 120V | توزيع الفرع المستقر | المرافق الإدارية |
| الضواغط الصناعية | 240V | كفاءة أعلى للمحرك | مصانع |
| وحدات التدفئة والتهوية وتكييف الهواء التجارية | 240V | انخفاض الطلب الحالي | المستودعات |
اختيار سعة المحولات للعمليات الصناعية
يقوم المهندسون بحساب سعة المحولات بدقة وفقًا لأنماط الطلب المتوقع على الطاقة الكهربائية. كما يساعد مخطط توصيل المحولات أحادية الطور ذات الجهد 120/240 فولت في تحديد الحجم الدقيق للمحولات خلال إجراءات التخطيط الصناعي. وتؤثر متطلبات تيار بدء التشغيل بشكل كبير على اختيار المعدات في المنشآت التجارية. غالبًا ما تتطلب الأنظمة التي تعمل بمحركات تيارًا مؤقتًا إضافيًا أثناء دورات التشغيل. عادةً ما توفر المحولات ذات اللفات النحاسية توصيلية أقوى في ظل ظروف الحمل المستمر. تحدد درجات العزل الحراري الاستقرار التشغيلي في البيئات ذات درجات الحرارة المرتفعة. تساعد أنظمة التهوية في الحفاظ على درجات حرارة تشغيل آمنة خلال فترات ذروة الطلب. تؤثر كفاءة الطاقة أيضًا على النفقات التشغيلية طويلة الأجل داخل المنشآت الصناعية.
قد تؤدي المحولات ذات الحجم الزائد إلى انخفاض الكفاءة في ظروف التشغيل ذات الأحمال الخفيفة. أما الوحدات ذات الحجم الناقص فتواجه في كثير من الأحيان مشاكل ارتفاع درجة الحرارة وتدهور العزل قبل الأوان. وتقوم فرق الصيانة بفحص مسارات التبريد بانتظام للتأكد من عدم وجود عوائق تعترض تدفق الهواء. ويساعد التخطيط الدقيق للسعة على تطوير بنية تحتية كهربائية أكثر أمانًا في جميع العقارات التجارية.
مقارنة خصائص مواد المحولات
| نوع المادة | الموصلية | الوزن | الفائدة التجارية |
|---|---|---|---|
| الملفات النحاسية | مرتفع | أثقل | مقاومة كهربائية أقل |
| ملفات الألومنيوم | معتدل | أخف وزناً | انخفاض تكلفة التصنيع |
| العزل بالإيبوكسي | مستقر | معتدل | مقاومة محسّنة للرطوبة |
| التبريد بالزيت المعدني | فعال | ثقيل | تبديد أفضل للحرارة |
يؤثر اختيار المواد تأثيراً كبيراً على متانة المحولات واتساق أدائها التشغيلي. تساعد اللفات النحاسية على خفض المقاومة في ظروف التحميل الكهربائي المستمر. وتقلل الموصلات المصنوعة من الألومنيوم من وزن التركيب في مجموعات المحولات الكبيرة الحجم. كما تؤثر مواد العزل على التحمل الحراري أثناء العمليات الصناعية الشاقة. ويحسن العزل المقاوم للرطوبة من الموثوقية في بيئات التصنيع الرطبة. وتعمل أنظمة التبريد على الحفاظ على درجات الحرارة الداخلية ضمن حدود التشغيل الآمنة بشكل مستمر. ويقوم المهندسون بتقييم تكاليف دورة الحياة قبل الموافقة على مواصفات مواد المحولات. وتساعد بيانات الأداء على المدى الطويل في اتخاذ قرارات شراء أكثر دقة في مشاريع البنية التحتية التجارية.
أفضل الممارسات لضمان موثوقية المحولات على المدى الطويل
تساعد الصيانة الوقائية في الحفاظ على الأداء المستقر للمحولات طوال فترات التشغيل الطويلة. كما يساعد مخطط توصيلات المحولات أحادية الطور 120/240 الفنيين أثناء إجراءات التحقق من الصيانة. يقوم الفنيون بفحص إحكام ربط الأطراف بانتظام خلال إجراءات الصيانة المجدولة. قد يؤدي تراكم الغبار داخل العلب إلى تقييد تدفق هواء التبريد بشكل كبير. تساعد عمليات الفحص بالتصوير الحراري في تحديد أنماط التسخين غير الطبيعية بسرعة. غالبًا ما تنفذ المنشآت الكهربائية مراقبة الاهتزاز لأنظمة المحولات الكبيرة. كما يحمي التحكم في الرطوبة مواد العزل من مشاكل التدهور المبكر. يراجع المهندسون بيانات موازنة الحمل لمنع حالات ارتفاع درجة حرارة الموصلات. تعمل التهوية المناسبة على تحسين تبريد المحولات خلال دورات التشغيل المستمرة. تدعم سجلات الصيانة جدولة الخدمة بدقة عبر شبكات البنية التحتية الصناعية. يقلل تخطيط الاستبدال من فترات التعطل غير المتوقعة أثناء انتقال المعدات القديمة. تعمل إجراءات الصيانة الموثوقة على تحسين كفاءة المحولات وسلامة التشغيل في آن واحد. كما تعمل إجراءات الفحص المنتظمة على إطالة عمر المعدات داخل المنشآت التجارية بشكل كبير.
المزايا الرئيسية لتوثيق توصيلات المحولات بدقة
تسهم الوثائق التفصيلية الخاصة بالمحولات في تحسين التنسيق الكهربائي عبر المشاريع التجارية بشكل ملحوظ. حيث يعتمد فنيو الصيانة على مخططات الأسلاك أثناء إجراءات استكشاف الأعطال وإصلاحها. كما تقلل المخططات الدقيقة من أخطاء التركيب أثناء عمليات توسيع البنية التحتية في المستقبل. وتستفيد أقسام الصيانة أيضًا من سجلات تحديد الموصلات المنظمة. ويقوم المفتشون الكهربائيون بالتحقق من متطلبات الامتثال بشكل أكثر كفاءة باستخدام المخططات المحدثة. كما تعمل أنظمة وضع العلامات على المحولات على تحسين الوضوح التشغيلي عبر التركيبات متعددة اللوحات. وتدعم الوثائق الموثوقة إجراءات الإغلاق الآمنة أثناء أنشطة الصيانة. وغالبًا ما يقوم المهندسون بأرشفة المخططات الكهربائية ضمن أنظمة إدارة المرافق الرقمية. تسهل سجلات المحولات المحدثة التنسيق مع المقاولين خلال مشاريع التحديث. كما تقلل الوثائق الواضحة من فترات التوقف التشغيلي أثناء الإصلاحات الكهربائية الطارئة. يعزز التخطيط الكهربائي الاحترافي موثوقية البنية التحتية على المدى الطويل في البيئات الصناعية والتجارية.
الأسئلة الشائعة
لماذا يستخدم المحول نقطة توصيل مركزية في أنظمة الطور المنفصل؟
يُنتج الوصلة المركزية مخرجين منفصلين للجهد من لف ثانوي واحد للمحول. ينتج عن هذا الترتيب جهد 120 فولت بين كل موصل حامل للتيار والموصل المحايد. كما يوفر جهد 240 فولت بين كلا الموصلين الحاملين للتيار في آن واحد. تستفيد المباني التجارية من هذا التكوين لأن أنواع المعدات المختلفة تتطلب جهد تشغيل مختلف. تعتمد أنظمة الإضاءة عادةً على دوائر 120 فولت. غالبًا ما تتطلب الآلات الثقيلة تشغيلًا بجهد 240 فولت لتحسين الكفاءة. كما يدعم الصنبور المركزي موازنة الحمل عبر الدوائر الفرعية. يقلل تدفق التيار المتوازن من مخاطر ارتفاع درجة الحرارة داخل لفات المحول. يقوم الكهربائيون بتوصيل الموصلات المحايدة بعناية للحفاظ على استقرار الجهد أثناء التشغيل المستمر. يؤدي التثبيت السليم للصنبور المركزي إلى تحسين موثوقية المحول بشكل كبير.
ما الذي يسبب اختلال توازن الجهد في أنظمة الأسلاك الخاصة بالمحولات؟
عادةً ما ينشأ اختلال توازن الجهد الكهربائي عن التوزيع غير المتساوي للأحمال الكهربائية عبر الدوائر ذات الطورين المنفصلين، حيث قد يحمل أحد فروع الدائرة تيارًا أعلى بكثير من الفرع الآخر.
قد يظهر تيار محايد مفرط أيضًا في ظل ظروف التشغيل غير المتوازنة. وقد تؤدي الموصلات غير المثبتة جيدًا في بعض الأحيان إلى زيادة المقاومة داخل نقاط التوصيل بشكل ملحوظ. كما قد يتسبب العزل التالف في حدوث تقلبات في الجهد الكهربائي أثناء دورات التشغيل المستمرة. وقد يؤدي اختيار حجم القواطع الكهربائية غير المناسب إلى تفاقم مشاكل توزيع الكهرباء داخل المنشآت التجارية. وغالبًا ما يستخدم فنيو الكهرباء إجراءات تحليل الأحمال لتحديد حالات عدم التوازن بدقة. كما تكشف عمليات الفحص بالتصوير الحراري عن ارتفاع درجة حرارة الموصلات أثناء عمليات الصيانة. ويؤدي التخطيط السليم لدوائر التفرع إلى تقليل الضغط على المحولات خلال فترات ذروة الطلب. يدعم التوزيع الكهربائي المتوازن بنية تحتية للطاقة التجارية أكثر أمانًا وكفاءة.
كم مرة يجب فحص المحولات التجارية؟
تتطلب المحولات التجارية عادةً إجراء عمليات فحص مرة واحدة على الأقل كل عام. وقد تتطلب المنشآت التي تعمل في ظل طلب كهربائي مكثف إجراء تقييمات ربع سنوية بدلاً من ذلك. يقوم طاقم الصيانة بفحص الأطراف وأنظمة العزل ومسارات التبريد بعناية أثناء إجراءات الصيانة الروتينية. وتساعد أجهزة التصوير الحراري في الكشف السريع عن مشاكل ارتفاع درجة الحرارة الخفية. كما تتحقق إجراءات الاختبارات الكهربائية من مقاومة العزل واستقرار الجهد. قد يؤدي تلوث الغبار داخل حاويات المحولات إلى انخفاض أداء التبريد بشكل كبير. غالبًا ما يراجع المهندسون تقارير موازنة الأحمال أثناء أنشطة تخطيط الصيانة. تتطلب البيئات الصناعية المعرضة للرطوبة عمومًا عمليات فحص أكثر تكرارًا. تدعم وثائق الصيانة الدقيقة الموثوقية على المدى الطويل عبر الأنظمة الكهربائية التجارية. تقلل عمليات الفحص المجدولة من فترات التعطل غير المتوقعة وتحسن السلامة التشغيلية داخل المنشآت الحيوية.
